S173-武汉市某九层综合楼空调工程设计 下载积分：150　资料编号： S173

作品包括:

word版设计说明书一份，共85页，约28000字

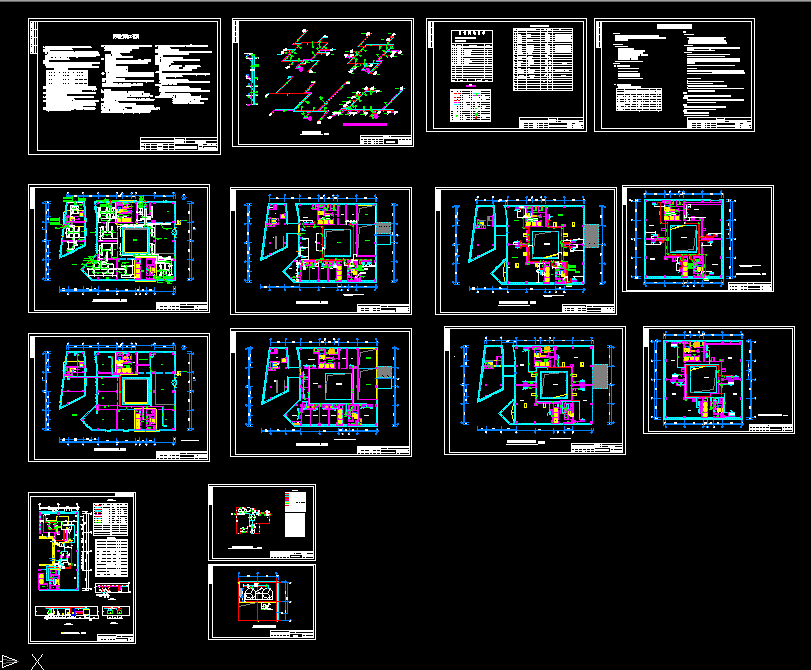

CAD版本图纸，共15张

摘 要

本设计为武汉市汇港中心空调工程设计，是一栋集商场、餐饮、办公、会议厅为一体的综合性大楼。空调冷负荷为1376556W，冷负荷指标117.51 W/㎡；总的热负荷为853760W,热负荷指标72.88W/㎡。该楼的设计高度为45.150m，建筑面积为17562㎡，空调建筑面积为11714 ㎡。

结合本建筑物的特点，采用了全空气和风机盘管加新风两种空调系统形式。一层商场采用了一次回风全空气系统，室内送风采用方形散流器平送风方式。二层及二层以上采用了风机盘管加新风的空调形式，风机盘管为卧式暗装，采用双层百叶送风口。新风从墙洞或新风竖井引入，再由新风机房的新风机组集中处理供应。冷冻水由顶层的冷冻机房供应，采用了闭式同程两管制水系统，水系统分为两个区域，即一二层为一个区域，三至九层为一个区域。本系统选取溴化锂吸收式机组一台，型号为HAU-CG(A)N450VG。冷冻水泵、冷却水泵和热水泵的选取分别满足一二分区的要求，选用二台。本工程设置了低噪声逆流式冷却塔2台，型号为MS-500。水管用泡沫橡塑保温，风管采用离心玻璃棉。工程设计中同时考虑了消声、减震的措施。

关键词：空调   风机盘管加新风系统   全空气系统   设计

 目 录

摘要 I

ABSTRACT II

第 1 章 工程概况 1

1.1 原始资料 1

1.2 计算参数 1

1.2.1 室外计算参数 1

1.2.2 室内计算参数 1

第 2 章 空调冷热负荷计算 2

2.1 冷负荷计算说明 2

2.1.1 汇港中心围护结构组成说明 2

2.2 室内冷负荷的计算方法 2

2.2.1 外墙和屋面瞬变传热引起的冷负荷 2

2.2.2 内墙,楼板等室内传热围护结构形成的瞬时冷负荷 3

2.2.3 外玻璃窗瞬变传热引起的冷负荷 3

2.2.4 透过玻璃窗的日射得热引起的冷负荷 4

2.2.5 设备散热形成的冷负荷 4

2.2.6 照明散热形成的冷负荷 4

2.2.7 人体散热形成的冷负荷 5

2.3 新风冷负荷 5

2.4 湿负荷 6

2.4.1 新风湿负荷 6

2.4.2 人体散湿量 6

2.5 热负荷计算 6

2.5.1 热负荷计算说明 6

2.5.2 围护结构的基本耗热量引起的热负荷 6

2.5.3 修正基本耗热量 7

2.6 汇港中心1001室冷热负荷计算实例 8

2.6.1 1001室冷负荷计算 8

2.6.2 1001室热负荷计算 11

2.7 汇港中心冷热负荷汇总表 12

2.8 非节能与节能围护结构能耗比较 14

第 3 章 空调系统方案的确定 18

3.1 商场办公综合建筑的空调特点 18

3.2 方案的确定 18

3.3 空调风系统的选取 19

第 4 章 空调系统设备机组的选型 21

4.1 一次回风全空气系统空调机组的选型计算 21

4.2 风机盘管加新风系统选型计算 23

4.3 新风机组选型 25

第 5 章 空调风系统设计计算 26

5.1 空调房间气流组织 26

5.2 方形散流器送风口的选择计算 26

5.3 双层百叶侧送风口的选择计算 27

5.3.1 风机盘管送风量气流组织设计计算 27

5.3.2 选择新风送风口 29

5.4 空调风系统水力校核计算 30

5.4.1 送风系统水力校核计算 30

5.4.2 新风系统水力校核计算 33

第 6 章 通风、防排烟系统的设计 36

6.1 公共卫生间的排风系统设计 37

6.2 其他各房间的排风系统设计 37

6.3 防排烟系统设计 38

第 7 章 空调水系统设计计算 39

7.1 水系统的比较、选择 39

7.2 空调水系统的布置 39

7.3 风机盘管水系统水力计算 40

7.3.1 立管水力计算 40

7.3.2 各层的冷冻水供回水管路水力计算 46

7.3.3 空调风机盘管水系统凝水管考虑 51

7.3.4 风机盘管系统的水系统 52

第 8 章 制冷机房各种设备的选择 54

8.1 制冷机组的选择 54

8.1.1 冷水机组选型 54

8.2 分水器和集水器的选择 57

8.3 膨胀水箱的选型和计算 58

8.4 水泵的选型和计算 58

8.4.1 冷冻水泵的选型和计算 58

8.4.2 热水泵的选型和计算 60

8.4.3 冷却水泵的选型和计算 62

8.4.4 水泵配管布置 63

8.5 冷却塔选型 63

第 9 章 消声减振及管道保温设计 65

9.1 概述 65

9.2 空调机组的消声处理 65

9.3 空调装置的防振 65

9.4 保温材料的选用 65

9.5 保温管道防结露 66

9.5.1 保温材料的经济厚度 66

设计感想 67

参考文献 68

谢 辞 69

第 1 章  工程概况

1.1 原始资料

本工程地处武汉市，是一栋集商场、餐饮、办公、会议厅为一体的综合性大楼。该楼的设计高度为45.150m，建筑面积为17562㎡，空调建筑面积为11714 ㎡。该建筑共9层，地上9层，无地下层。建筑顶层主要作为设备层；第一、二层层高5米，三层至七层层高4米。八到九层层高5米。一层为百货商场，二层为餐厅及办公室。三层至九层为商务办公室。

1.2 计算参数

1.2.1 室外计算参数

地点：武汉市    地理位置：北纬30o37′，东经114o08′
