S241-河南省开封市某教学楼空调系统设计 下载积分：150　资料编号： S241

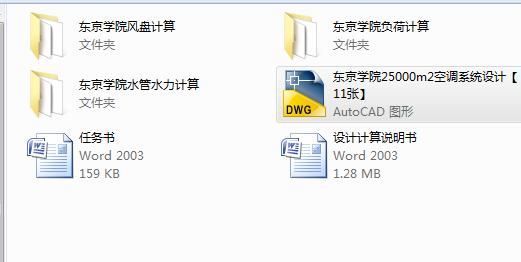

作品包括:

Word版说明书1份，54页，约19000字

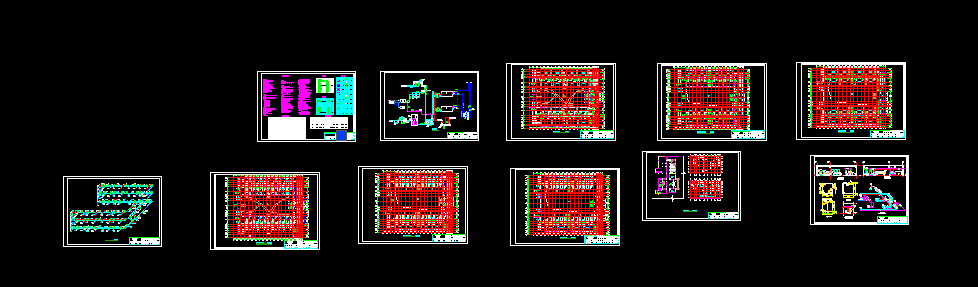

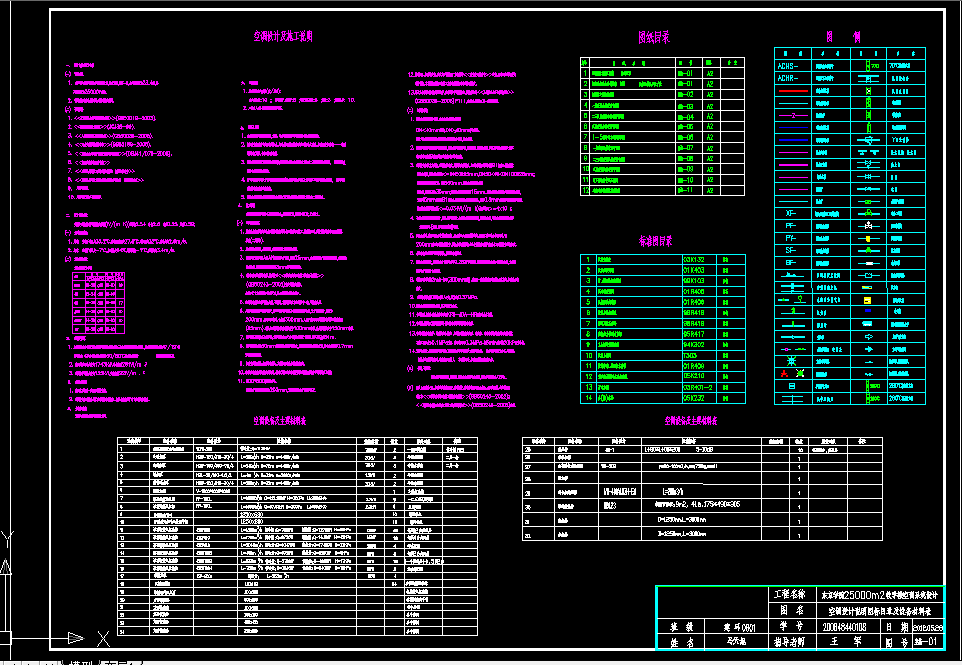

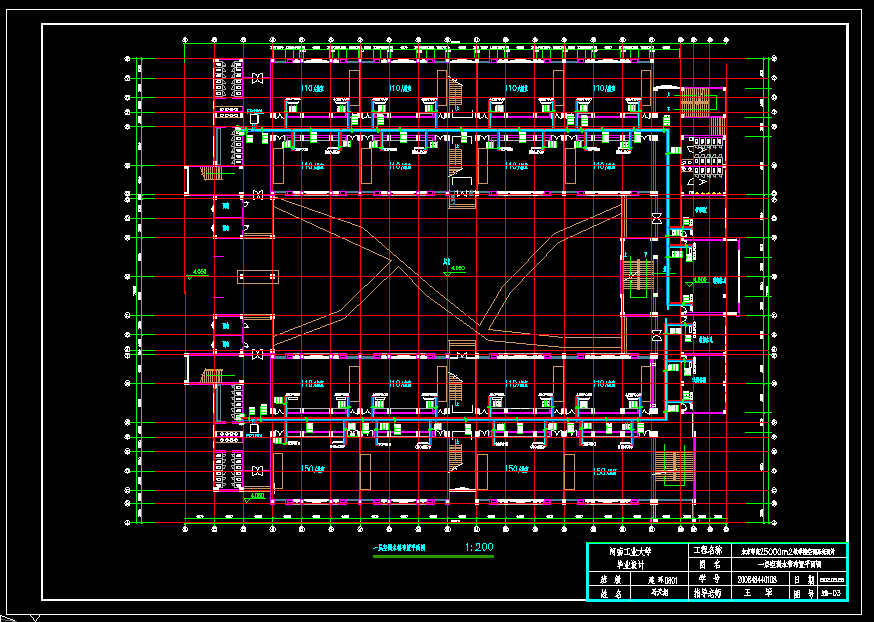

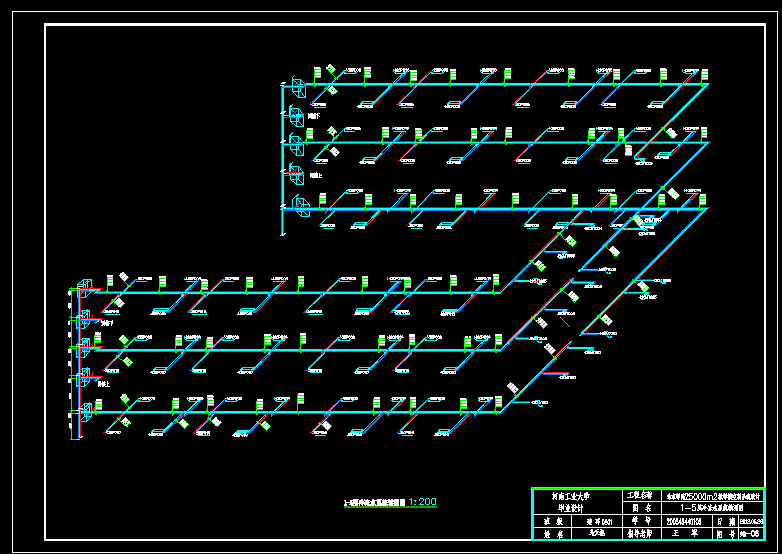

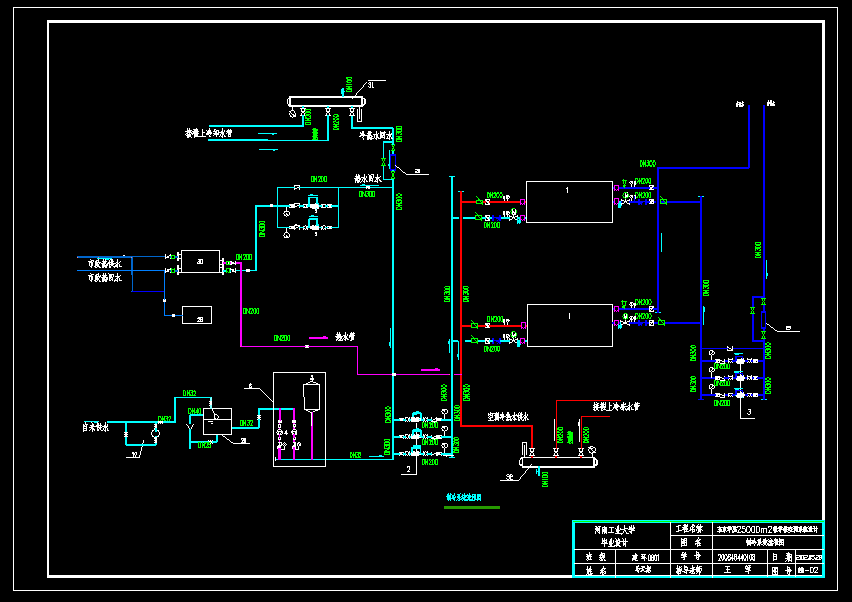

CAD版本图纸，共11张

摘要：

本设计概况是位于开封市东京25000m2教学楼空调系统设计，教学楼共五层，地下室一层，空调设计楼层为1-5层，地下室为换热站站房，教学楼为U型，首层4.5m,二层5.4m2,三-五层均4.5m,110人教室面积109m2,150人教室为138m2,少数办公室面积为50m2左右，因此采用半集中式的风机盘管加新风的送风方式，夏季制冷型采用布置在地下室的2台水冷式双螺杆冷水机组制冷，冬季采暖采用市政供热水和冷水机组50/60度热水供给使用。冬夏季均采用地源热泵形式实现热量的传递。

空调风管系统采用下送风方式，在每个教室布置两个风机盘管均匀送风，在每个楼层两侧分别布置一台新风机组，型号为FP180L和FP150L,空调水管系统在每个楼层两侧分别布置一根供水立管和回水立管。

地下室布置3台冷冻水泵和3台冷却水泵，热水泵2台，自来水泵2台，两台自来水软水处理设备，一个膨胀水箱，两台板式换热器，一个凝水箱等，通过这些设备将冷热水输送到楼上各个房间，实现冬夏季制冷和供热。

设计内容大致包括冷热负荷计算，空调系统形式确定，风系统和水系统水利计算，施工绘制图：包括风管布置图，水管布置图，水系统图，地下室设备布置图，流程图，图例设计材料等等。

关键词：教学楼  空调设计  设备布置  水力计算

目    录

一 设计任务及依据 1

1.1 工程概况 1

1.2 设计依据 1

二 负荷计算 4

2.1冷负荷计算 4

2.2湿负荷计算 7

2.3热负荷计算 8

三 冷热源方案分析及机组选择 13

3.1 冷热源选择 13

3.2 冷水机组的确定 14

四  房间的空气处理方案及送风量的确定 16

4.1确定空调系统方案的因素 16

4.2房间中的新风送风方式 17

4.3新风处理状态点的分析 17

4.4 送风量计算 17

五 末端设备选型 19

5.1 风机盘管选型 19

5.2新风机选型 21

六 空调冷冻水系统水力计算 21

6.1 计算依据 21

6.2 计算公式 21

6.3 计算结果 22

七 送、回风口选型 41

八 机房设备选择 42

8.1 冷冻水泵的选择 42

8.2 定压补水装置选择 42

8.3 软化水设备的选择 43

8.4 补水调节水箱的计算 44

8.5 冷却水系统 44

九 制冷站设计 45

9.1 机房设计 45

9.2 设备布置间距 45

十  管道保温设计 46

10.1 风管的保温设计 46

10.2  冷冻水管的保温设计 47

10.3  凝结水管的保温设计 47

十一 消声与减振设计 47

十二 水系统的水质管理 48

十三  参考文献 49

十四  致  谢 49
