S245-糖厂制糖污水处理厂设计 下载积分：150　资料编号： S245

作品包括:

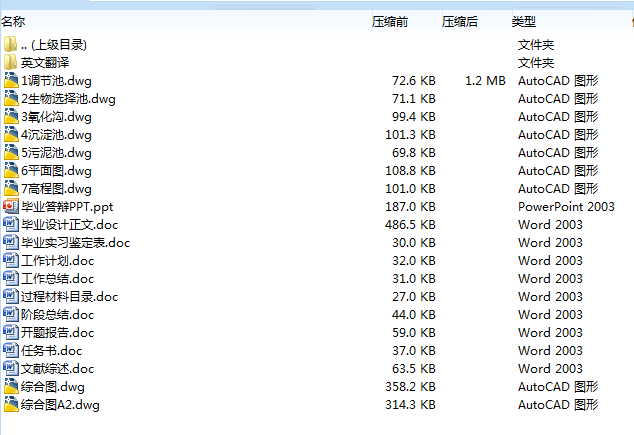

Word版说明书1份，40页，约14000字

CAD版本图纸，共7张

摘    要

本次设计的内容是糖厂废水的处理，主要的处理对象主要包括车间生产废水和部分制糖工艺冷却循环水。设计每天处理水量为14400m3/d，进水水质为COD：800 mg/L、BOD：400 mg/L，SS：100 mg/L，要求处理后的污水达到COD≤100 mg/L ，BOD≤20 mg/L， SS≤70 mg/L，符合污水综合排放标准（GB 8978-1996）中的一级标准。

依据该糖厂的水质水量特点及糖厂废水处理技术现状、排放标准，本处理工程的主体工艺确定氧化沟工艺。工艺流程为：

 从沉淀池中排出的污泥经过排泥管收集到糖厂内的锅炉沉灰池。

采用该工艺总投资为746.39万元，废水处理成本为0.354元。采用氧化沟工艺可有效地保护周边水环境，而且该工艺还有易于管理等优点。

关键词： 糖厂废水；氧化沟；污水处理

目       录

摘    要 1

ABSTRACT: 2

第一部分  设计说明书 5

1  绪论 5

2  工程概况 6

2.1 设计水量 6

2.2 设计进水水质 6

2.3 处理后排放水质 6

2.4 执行的主要设计规范和标准 7

3  工艺方案的选择 8

3.1 制糖废水处理常用的工艺 8

3.1.1 厌氧处理 8

3.1.2 好氧处理 9

3.1.3 土地处理 9

3.2 适合本设计工艺 10

4  废水处理工艺流程及其描述 11

4.1 废水简易工艺流程图 11

4.2 工艺流程的描述 11

第二部分  计算书 13

1  主要构筑物和设计参数 13

1.1 格栅 13

1.2 调节池 14

1.3 生物选择池 14

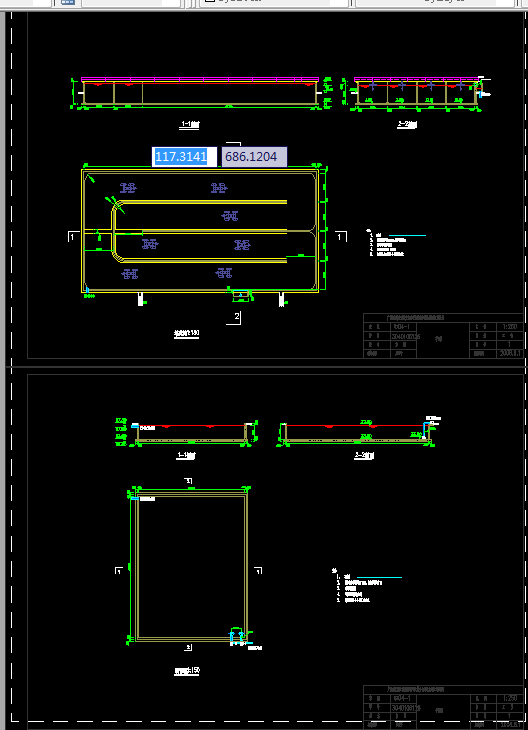

1.4 氧化沟 15

1.5 沉淀池 17

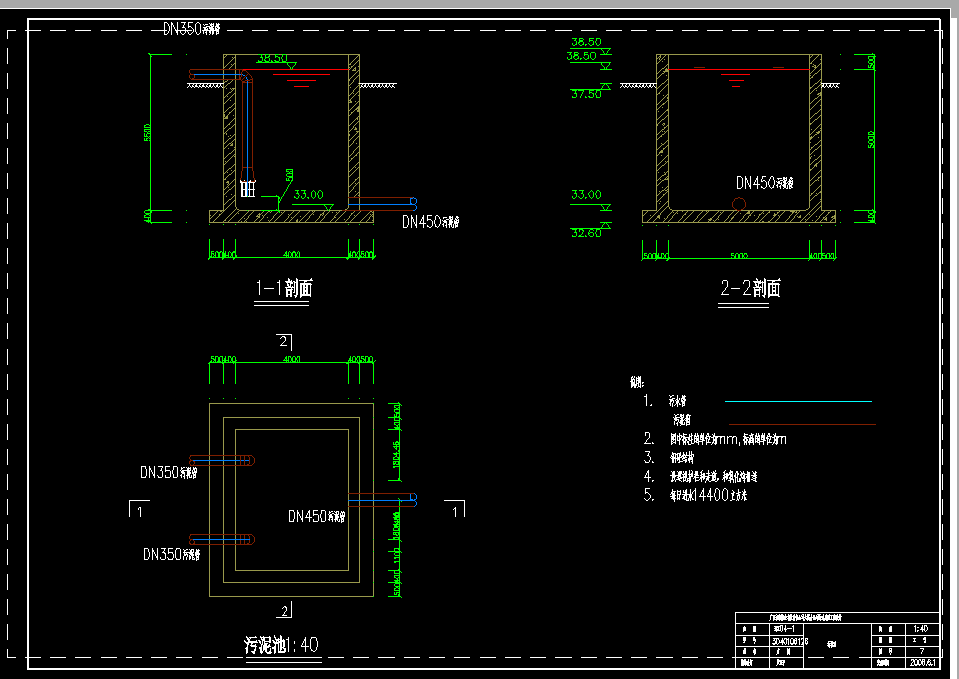

1.6 污泥池 21

2  主要设备的设计参数和选择 22

2.1 氧化沟内曝气机 22

2.2 沉淀池刮泥机 23

2.3 污水提升泵 23

2.4 污泥回流泵 23

2.5 配药设备 23

2.6 剩余污泥泵 23

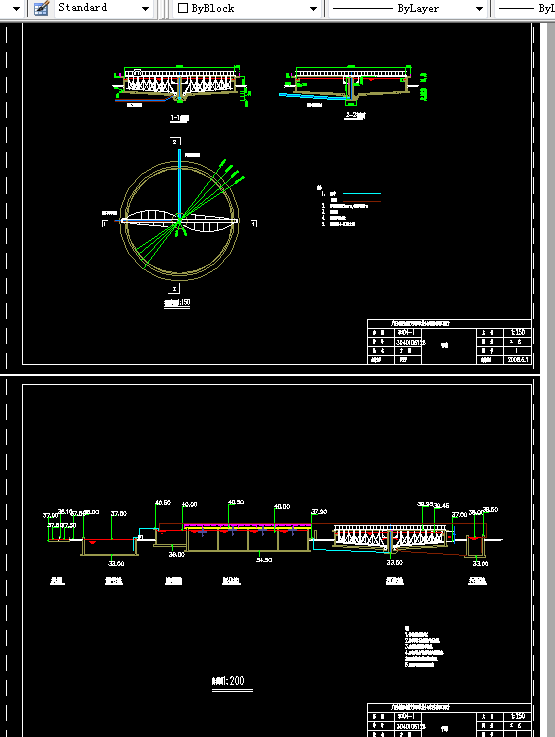

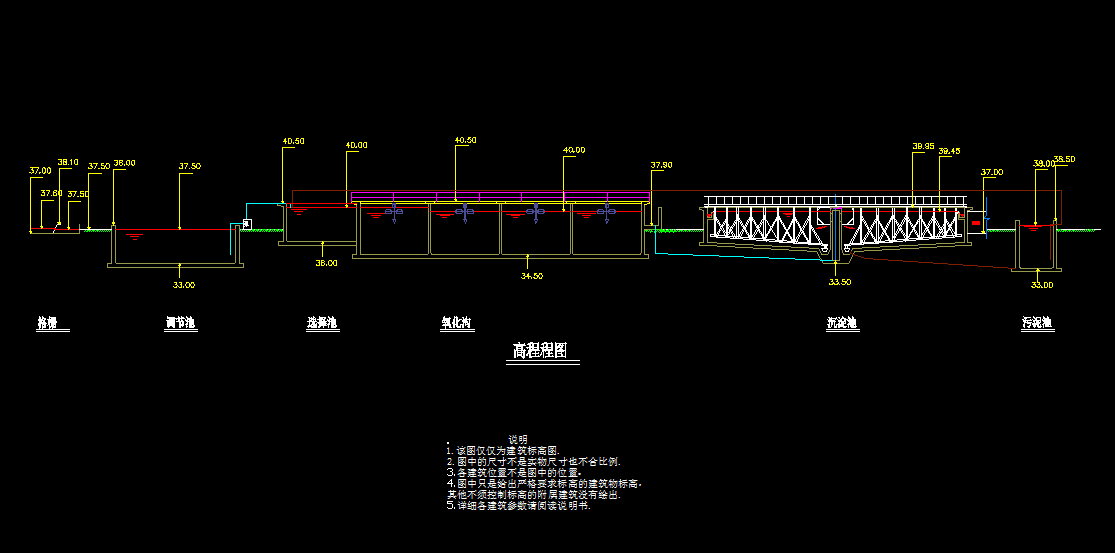

3  污水厂高程布置 24

3.1 高程计算 24

3.1.1 水头损失计算 24

3.1.2 构筑物高程 26

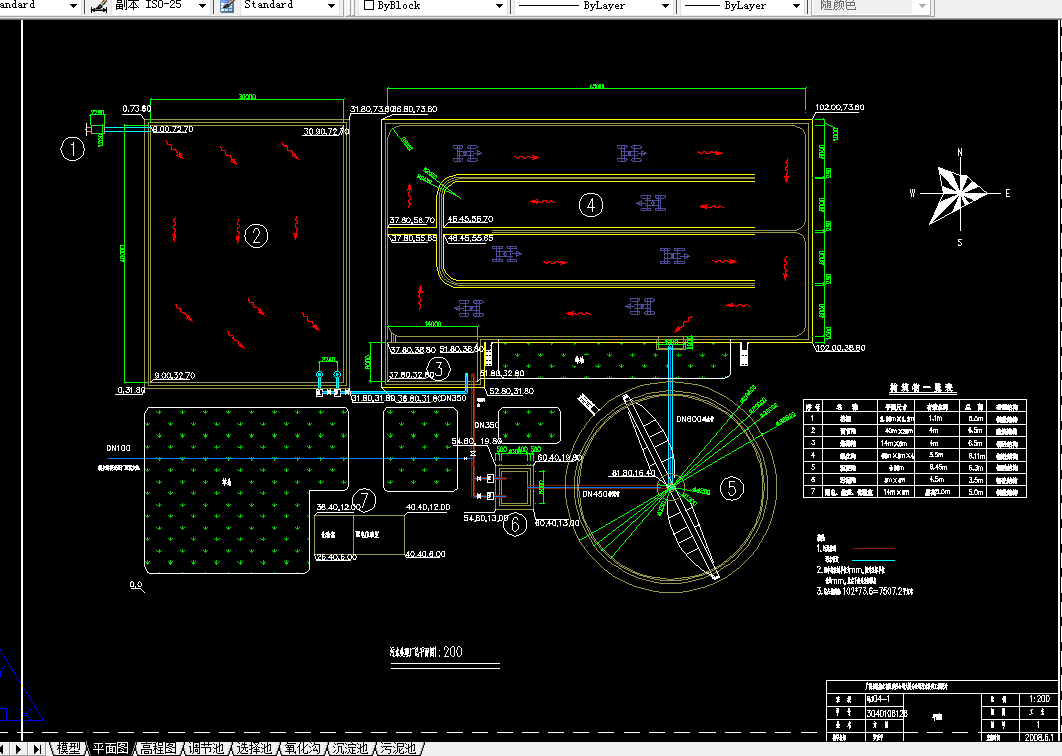

4  污水厂平面布置 28

5  供配电设计 30

6  劳动定员及人员培训 31

6.1 劳动定员 31

6.2 人员培训 31

7  投资概算 32

7.1 土建工程部分投资估算表 32

7.2 工艺设备投资估算 34

7.3 材料配件费用估算 35

7.4 安装及技术服务费用 36

7.5 税金 36

7.6 运行经济分析 36

8  结论 38

致谢： 39

参考文献： 40
