S248-锦绣城15号楼建筑给水排水工程设计 下载积分：150　资料编号： S248

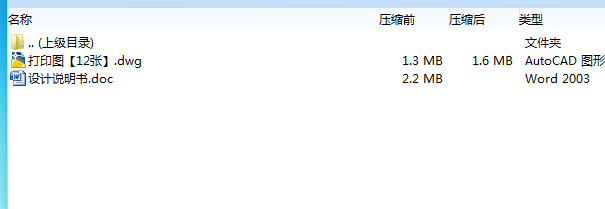

作品包括:

Word版说明书1份，52页，约14000字

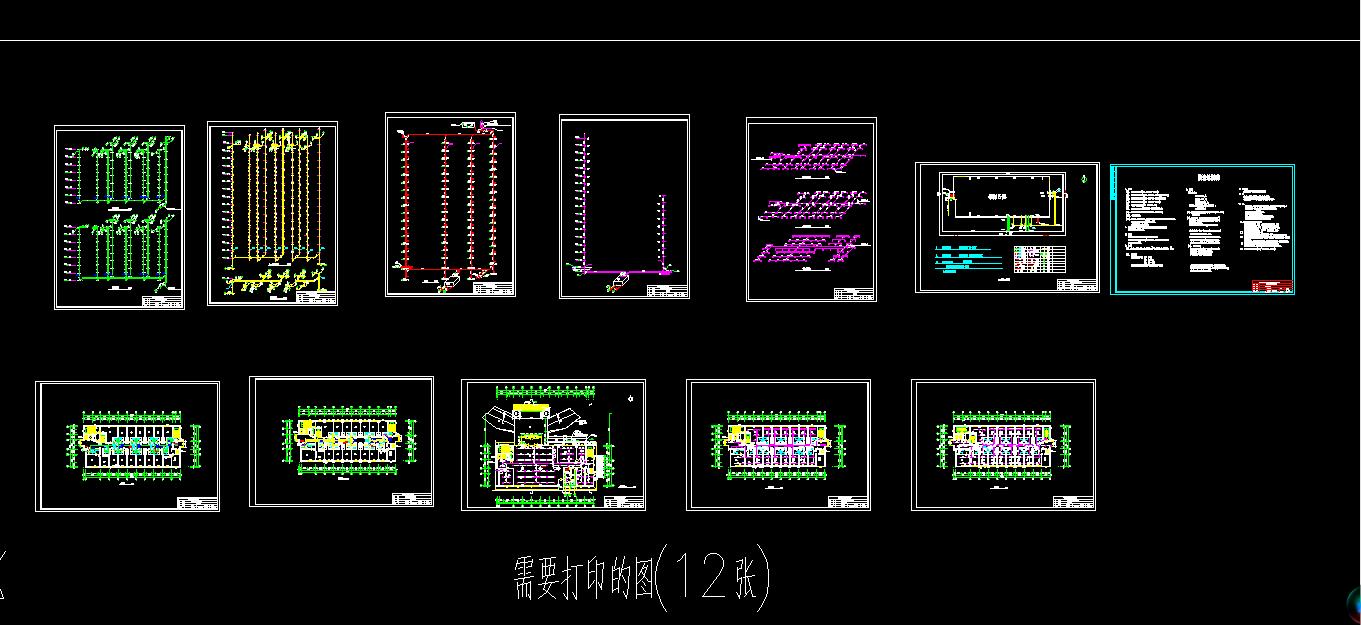

CAD版本图纸，共12张

摘 要

该设计为锦绣城15号楼建筑给水排水设计，设计内容包括给水系统设计，排水系统设计，，消防系统设计，自动喷水系统设计。由于该建筑高度60.5米，市政管网压力0.18MPa,无法满足压力要求，故采用分区供水，考虑到节能设计，采用无负压装置变频泵机组。给水分区为高、中、低区，10~17层为高区,2~9层为中区，一层为低区。中区、高区由无负压装置供水，低区利用市政管网直接供水。排水采用污废水合流的方式。该建筑物高度低于100米，消防系统不分区，，采用减压稳压消火栓。自喷系统采用中危一级标准，正常压力为0.1MPa,作用面积为160平方米。自喷系统与消火栓系统合用消防水箱。

关键词：高层建筑；给水排水；给水分区；自喷系统。

目  录

摘 要 Ⅲ

ABSTRACT Ⅳ

1 前 言 1

2 工程概况及设计说明

2.1工程概况 2

2.2设计依据 2

2.3 设计内容 2

2.4 完成工作量 2

2.5室内给水工程 2

2.6消防工程 3

2.7 室内排水工程 4

3 建筑给水系统计算

3.1给水系统方案的确定 4

3.2 生活用水量确定 4

3.2.1给水定额及时变化系数 4

3.2.2最高日用水量 5

3.2.3设计秒流量计算公式 5

3.3给水管网水力计算 6

4 建筑排水系统计算

4.1确定排水方案 22

4.2建筑排水管网水力计算 22

4.2.1建筑排水横支管计算 22

4.2.2 建筑立管及所连支管计算 28

4.3通气立管 33

5 建筑消防水系统

5.1消防给水系统方案的确定 34

5.2 室内消火栓给水系统 34

5.2.1消火栓的布置 34

5.2.2消火栓口所需的水压 34

5.2.3校核 36

5.2.4水力计算 37

5.2.5其他设施的设计 39

5.3 自动喷水灭火系统 40

5.3.1自喷系统的布置 40

5.3.2自喷系统水力计算 40

5.3.3消防水池容积的计算 43

5.4 室外消防给水系统 44

5.4.1 室外消防给水管网 44

5.4.2 室外消火栓 44

5.5 管材 44

7 结 论 45

谢 辞 46

参考文献 47
