S253-某八层住宅楼给排水工程设计 下载积分：150　资料编号： S253

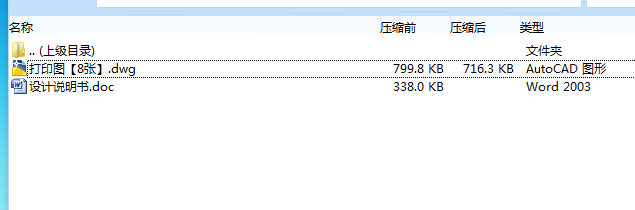

作品包括:

Word版说明书1份，14页，约5800字

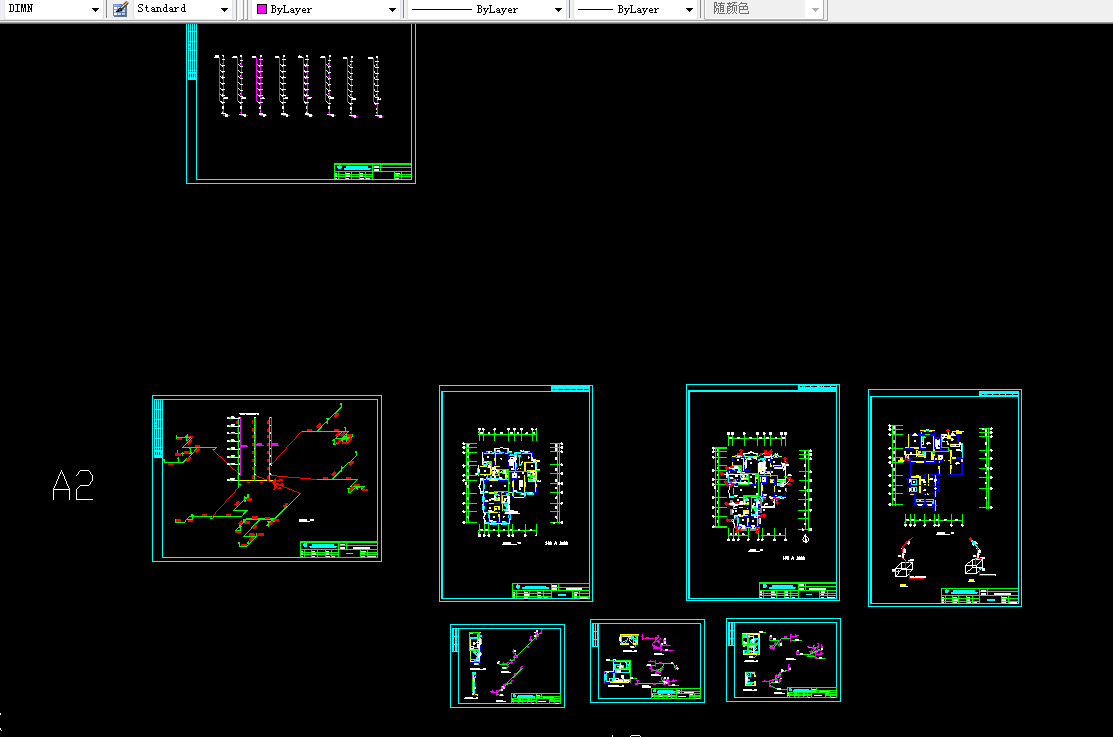

CAD版本图纸，共8张

1.工程概况

1.1设计任务

本工程为一栋八层的住宅楼，包括地下室。建筑面积：地下：480平方米，地上472.4平方米，建筑总高度27米，第一层6米，2至8层每层高3米，地下室层高4.8米。地上八层，地下一层，地下一层为储藏间，地上八层为民用住宅。设三单元，户型为两房两厅、三房两厅，一厨两卫。卫生间设有浴盆、淋浴器、坐便器、洗手盆等卫生器具。

要求设计该大楼给水排水工程，具体项目有：①室内给水工程，②室内排水工程，室外雨水排水工程。

1.2建筑设计资料

建筑设计资料包括建筑物各层平面图。

1.3城市给水排水资料

1.该楼位城区内，地形平坦。工程地质条件良好。室外地面标高-0.30m。

2.该楼的四周距墙3米处有小区给水管，管径DN150mm，管中心标高为-1.30m，该处最小水压为0.45MPa。

3.热水由每户的家用热水器供给。

4.室内污废水合流排出，该楼的四周距墙6米处有小区污水管，管径为300mm，最小埋深1.5米。
