S329-激光雕刻机结构设计 下载积分：50　资料编号： S329

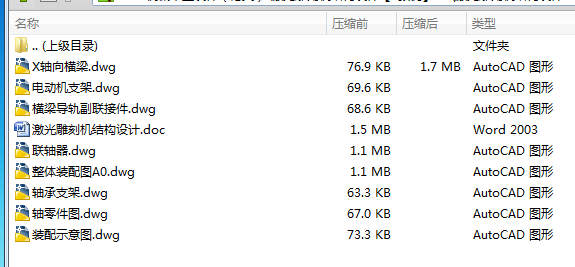

作品包括:

Word版说明书一份，共40页，约15000字

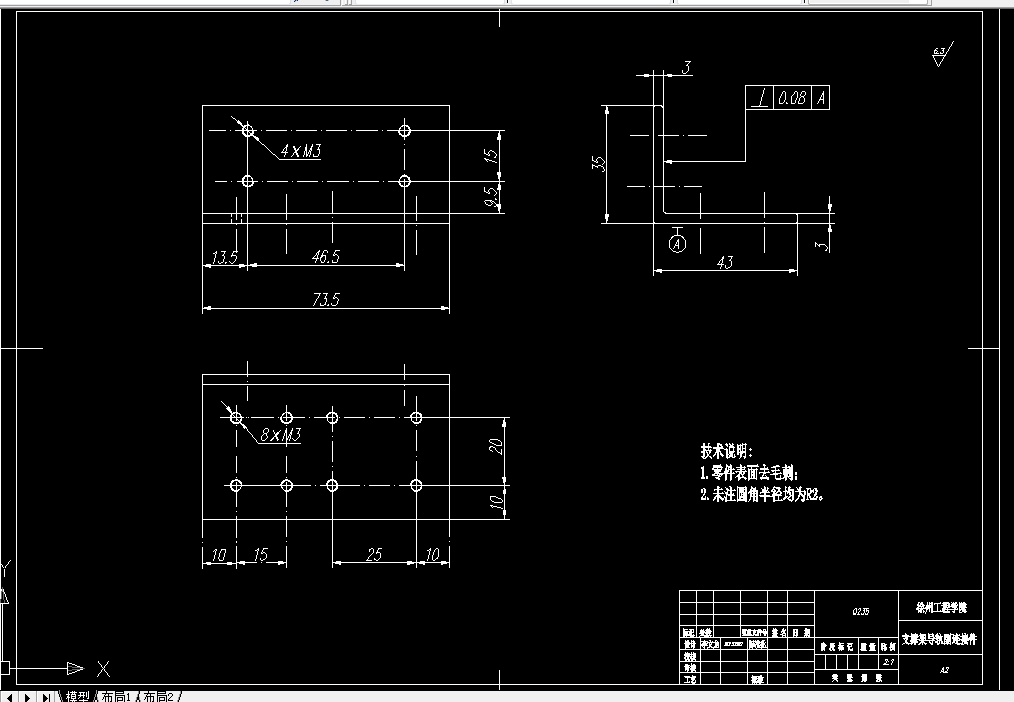

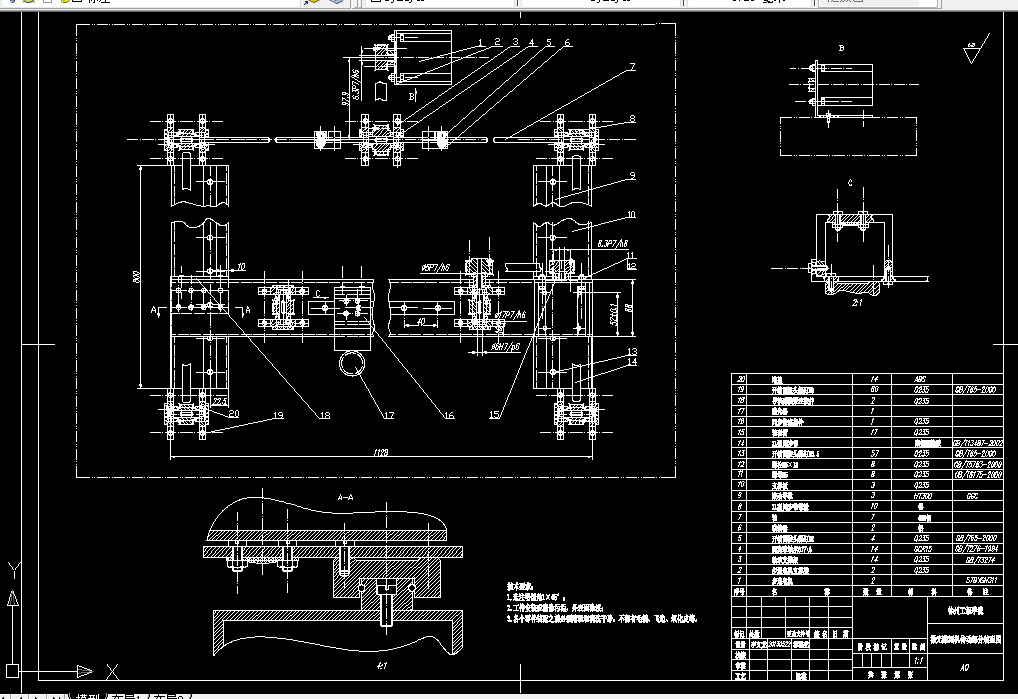

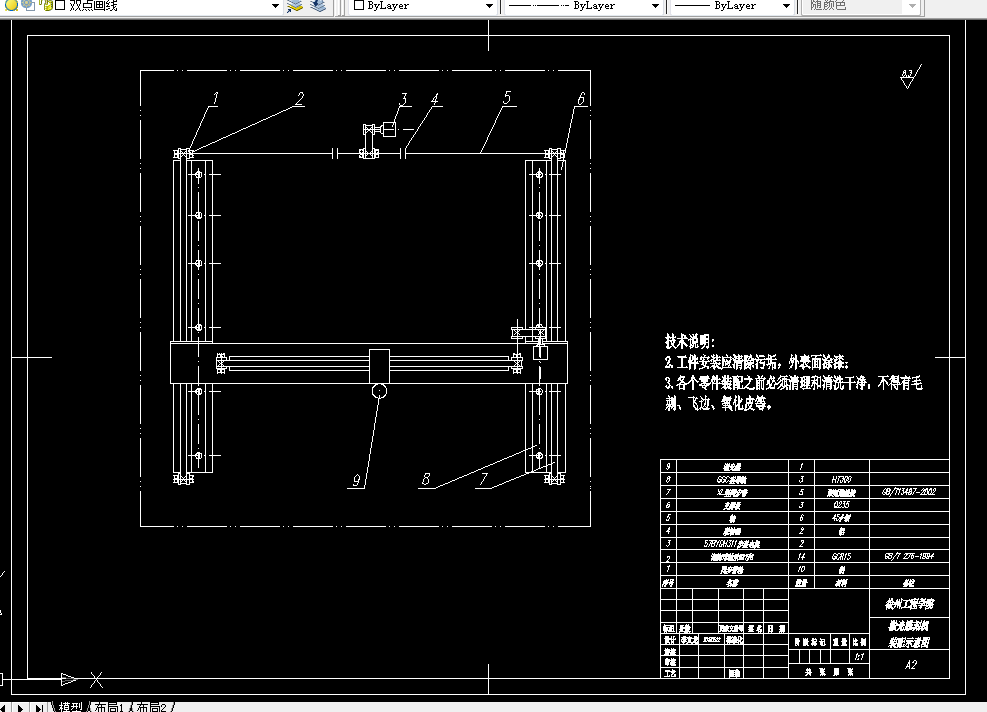

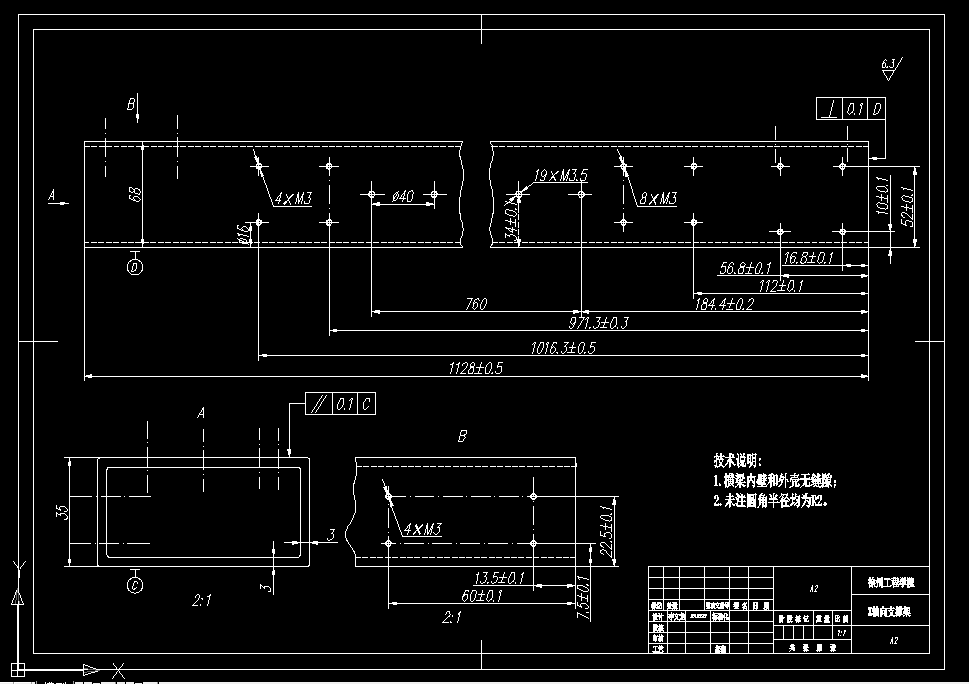

CAD版本图纸，共8张

摘要

激光雕刻加工是以数控技术为基础，以激光为加工媒介，加工材料在激光照射下瞬间熔化和气化，从而达到加工的目的。激光加工与材料表面没有接触，不受机械运动影响，表面不会变形。具有加工精度高，速度快，应用领域广泛的特点。

本文设计了一种基于同步带传动的激光雕刻机的机械结构，同步带是许多机电一体化设备的基本部件。激光雕刻机通常由导轨座、滑块、工作台、同步带，以及步进电机等部件构成。在整个设计的过程中，利用机械制图和机械设计手册，设计出激光雕刻机的整体结构。通过CAD软件绘制出相应的机械图纸。

近年来随着计算机图像处理，计算机图形等在激光领域的应用，而且由于其具有加工对象广、变形小、精度高、雕刻速度快、操作方便、自动化加工等显著优点，对提高产品质量和劳动生产率、实现加工过程自动化、消除污染、减少材料消耗等的作用愈来愈重要。因而，本文的研究有重要的应用价值。

关键词 激光雕刻机；同步带；步进电机；工作台

目       录

摘要 I

Abstract II

目       录 I

1 绪论 1

1.1 激光雕刻机研究的背景及意义 1

1.2 激光雕刻机的原理及雕刻方法 1

1.3 激光雕刻机的特点及发展现状 2

1.4激光雕刻机的内容和设计要求 2

2 激光雕刻机总体结构设计 4

2.1 激光雕刻机设计要求 4

2.2 确定总体方案 4

2.3 激光雕刻机的组成 6

3 激光雕刻机标准件选择与计算 8

3.1 X轴向机械传动部件的选择 8

3.1.1 X轴向导轨的选择 8

3.1.2 X轴向步进电机的选择 9

3.1.3 X轴向同步带及带轮的选择 11

3.2 Y轴向机械传动部件的选择 17

3.2.1 Y轴向导轨的选择 17

3.2.2 Y轴向电动机的选择 17

3.2.3 Y轴向同步带的选择 18

3.3 轴承的选择 20

3.3.1 轴承的选择 20

4 激光雕刻机非标准件结构设计 22

4.1 轴的设计 22

4.1.1 轴的简介 22

4.1.2轴的设计计算 22

4.1.3轴和轴承的配合设计 23

4.2 步进电机支撑架的设计 25

4.3 X轴向横梁与导轨副的联接设计 27

4.4 联轴器的设计 28

4.5 X轴向导轨副和同步带联接设计 29

总结与展望 31

研究工作总结 31

展望 32

致谢 33

参考文献 34
