S394-20-5t双梁桥式起重机设计 下载积分：50　资料编号： S394

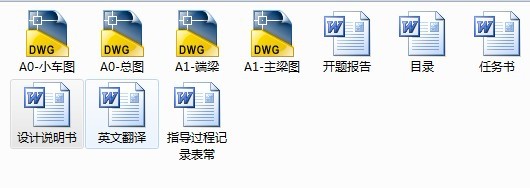

作品包括:

Word版说明书一份，共28页，约5700字

任务书一份

开题报告一份

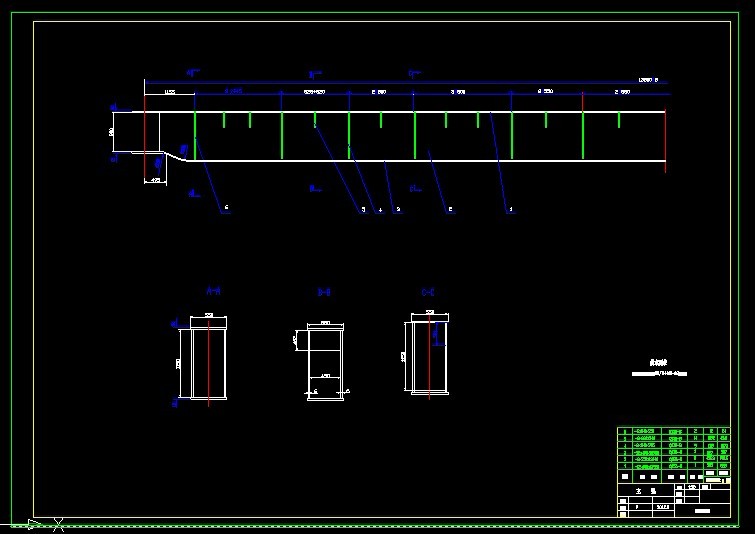

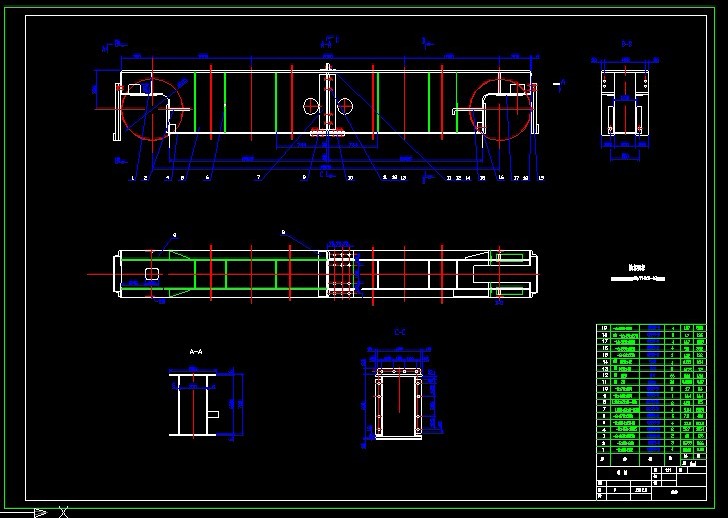

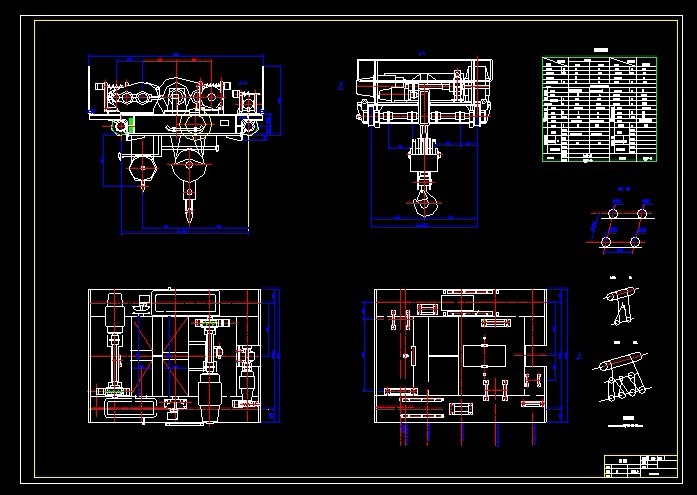

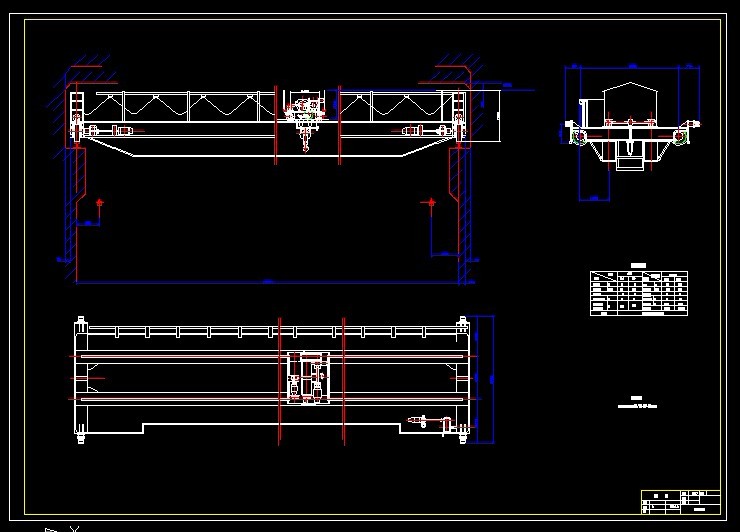

CAD版本图纸，共4张

设计参数：

起重量：   主起升20t   副起升5t     跨度13.5m

起升高度 ：主起升12m   副起升14m

速度：     主起升 7.2m/min     副起升  19.5m/min

小车44.6m/min       大车84.7m/min

工作级别 ：   主起升M5   副起升  M5   大车  M5    小车M5

车轮直径 ：    大车  600mm        小车350mm

卷筒直径 ：   主起升  500mm       副起升400mm

起升倍率：    主起升  4           副起升  2

内容摘要：桥式起重机主要由起升机构、小车运行机构、小车架和一些安全防护措施组成，桥架横跨车间两侧的轨道上，小车在桥架横梁上的轨道上沿着横梁运动，吊钩可到达车间的每一个角落，实现物体的提升和平移。桥式起重机，具有适应范围广，提升重量范围大，操作简单，安装拆卸方便等优点，广泛用于工厂生产和港口物流搬运中。机械部分主要由小车架、卷筒、吊钩、桥架横梁和操纵室等构成。

　　桥式起重机可实现升降、平移两种工作模式，本设计中根据起重量、起升速度和运行速度计算出电机功率、减速器、卷筒及各联轴器型号，并以此依据来选型，综合考虑多方面的因素，根据桥式起重机工作环境设计了起重机的安全保护措施等；同时各个系统有相应的安全保护措施来保证起重机安全可靠运行。

关键词：桥式起重机   车间   起重机   机械部分

 目录

内容摘要……………………………………………………………………………1

关 键 词……………………………………………………………………………1

Abstract……………………………………………………………………………1

Key  words…………………………………………………………………………1

绪  论………………………………………………………………………………2

1.主起升机构计算…………………………………………………………………3

1.1钢丝绳选择…………………………………………………………………3

1.2卷筒设计……………………………………………………………………3

1.3起升电机选择………………………………………………………………5

1.4减速器选择…………………………………………………………………5

1.5制动器选择…………………………………………………………………6

2. 副起升机构计算…………………………………………………………………7

2.1钢丝绳选择…………………………………………………………………7

2.2卷筒设计……………………………………………………………………8

2.3起升电机选择………………………………………………………………9

2.4减速器选择…………………………………………………………………9

2.5制动器选择…………………………………………………………………10

3．小车运行机构计算………………………………………………………………10

3.1运行阻力……………………………………………………………………11

3.2选择电动机…………………………………………………………………12

3.3确定减速器…………………………………………………………………12

4．大车运行机构计算………………………………………………………………13

4.1轮压计算……………………………………………………………………13

4.2电机选择……………………………………………………………………14

4.3确定减速器…………………………………………………………………15

5．主梁设计………………………………………………………………………… 16

5.1选择主梁……………………………………………………………………16

5.2主梁载荷计算………………………………………………………………18

5.3起升载荷及其最大弯矩计算………………………………………………18

5.4水平惯性载荷………………………………………………………………20

5.5载荷组合与主梁应力计算…………………………………………………20

5.6刚度计算……………………………………………………………………22

6.端梁计算…………………………………………………………………………23

6.1中间断面系数计算…………………………………………………………23

6.2端部支承处断面系数计算…………………………………………………24

7.整车总功率………………………………………………………………………25

   7.1整车电机功率之和…………………………………………………………25

总结语………………………………………………………………………………26

参考文献……………………………………………………………………………27

致谢…………………………………………………………………………………28
