S395-1500四连杆热锯机设计 下载积分：50　资料编号： S395

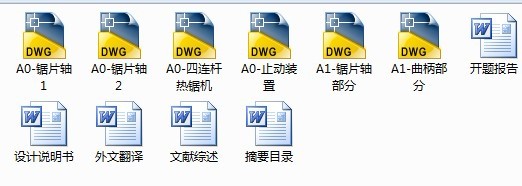

作品包括:

Word版说明书一份，共92页，约33000字

外文翻译一份

开题报告一份

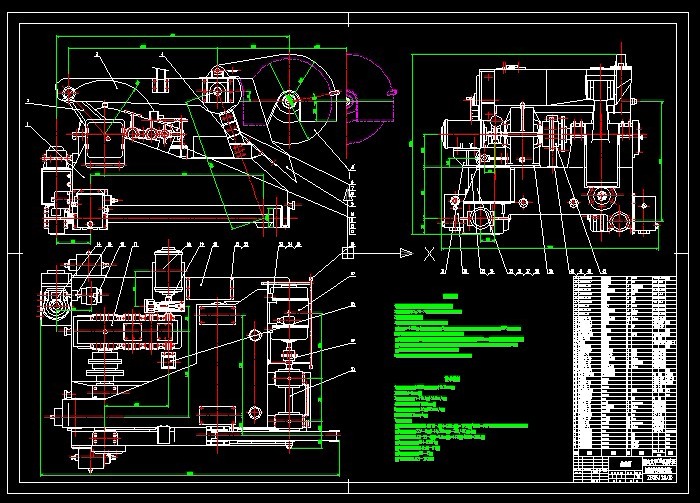

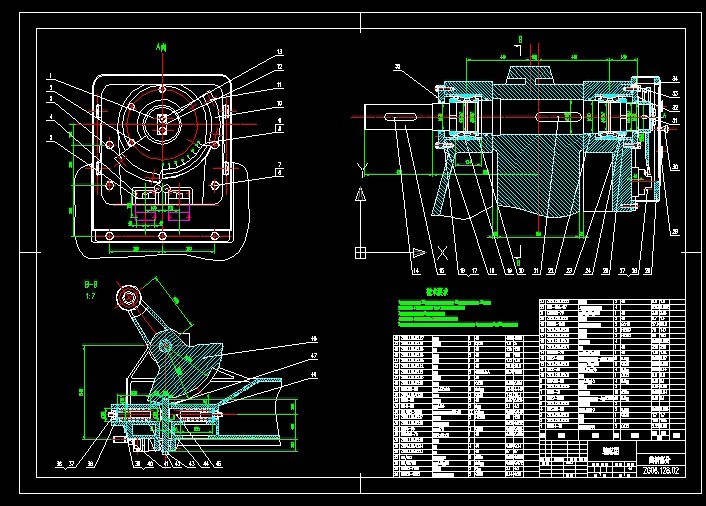

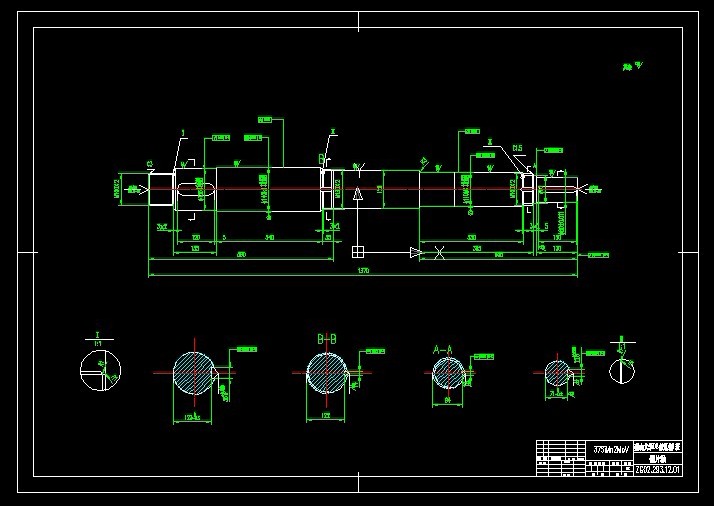

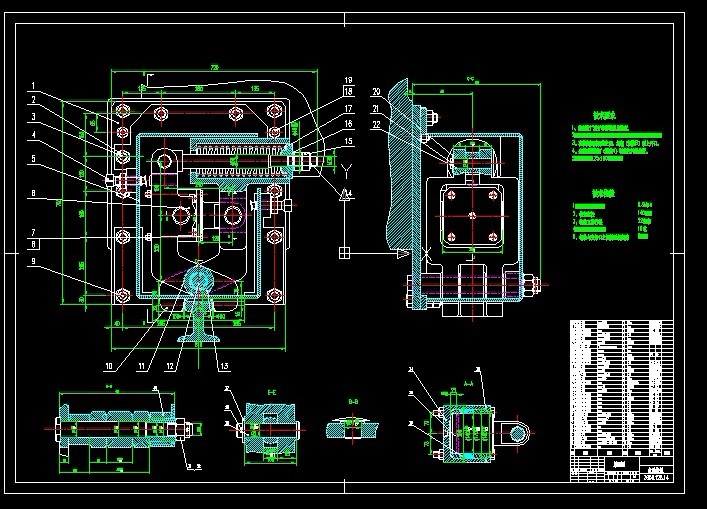

CAD版本图纸，共6张

摘要

热锯机是轧钢机械中一个不可缺少的部分。从分析不同锯切机的优缺点入手，参考借鉴了国内外的先进经验，并结合中国国情和实际的工作情况，我设计了1500四连杆热锯机。

本说明书对热锯机的作用、分类、结构、原理以及在大型冶金企业中的应用作了较为详细的阐述，对热锯机的工艺特性、结构特点作了比较全面的阐述，对热锯机的动作也有比较合理的设计安排，对热锯机的尺寸及强度作了比较精确的计算和校核，确保了热锯机的合理性及准确性。

最后翻译了轧钢专业机关的外文资料，完成了本次设计。

关键词　热锯机，移动式，四连杆

目 录

摘要 I

Abstract II

第1章 绪论 1

1.1 锯切机的分类 1

1.2 热锯机的分类及用途 1

1.3 四连杆式热锯机的结构特征 4

1.4 四连杆机构的国内外研究现状 4

1.5 选题的目的及意义 7

第2章 φ1500四连杆式热锯机的技术参数 8

第3章 φ1500四连杆式热锯机结构组成及各部分工作原理 10

3.1四连杆热锯机的结构组成 10

3.2 热锯机各部分的特点、位置及作用 10

3.2.1锯座部分 10

3.2.2 锯架部分 10

3.2.3 摇杆部分 11

3.2.4 锯片轴部分 11

3.2.5 进锯部分 11

3.2.6 安全联轴器部分 11

3.2.7 轨道部分 12

3.2.8 锯片轴承稀油润滑系统 12

3.2.9干油润滑部分 12

3.3 热锯机的安装、调整和试运行 12

3.4 热锯机的操作规程 13

3.5四连杆热锯机的结构组成 14

第4章 热锯机结构、力能参数选择与确定 15

4.1 锯切机结构参数 15

4.1.1 锯片直径D的选择 15

4.1.2 锯片距中心轨道高H 15

4.1.3 锯片厚度δ的选择 16

4.1.4 距片最大行程L 16

4.2 锯齿形状和锯片材料 16

4.2.1 锯齿齿形 16

4.2.2 锯齿热处理 18

4.2.3 锯齿冷却 18

4.3 锯切机的力能参数 18

4.3.1 锯片的圆周速度 18

4.3.2 锯片的进锯速度 19

4.3.3 锯切力的计算 19

第5章 热锯机的结构设计和运动分析 23

5.1 结构分析 23

5.2 送进机构运动分析 23

5.2.1 初步判定曲柄摇杆机构 23

5.2.2 该连杆机构运动的解析法 24

第6章 电机的选择 28

6.1 选择电机应综合考虑的问题 28

6.2 进锯电机的选择 28

6.3 锯片电机的选择 29

6.4 进锯电机容量的计算 29

6.4.1 总传动比的确定 30

6.4.2 转动惯量的计算 30

6.4.3 高速时电机功率的计算 32

6.4.4 低速时电机功率的计算 32

6.4.4.1 M等效的计算 32

6.4.4.2 Md的计算 32

6.4.4.3 M的计算 32

6.4.4.4 转换的电机功率 33

第7章 锯片轴部分的设计 34

7.1 锯片轴的结构设计 34

7.2 受力分析 35

7.2.1 XZ平面受力 35

7.2.2 YZ平面受力 36

7.2.3 弯矩 36

7.2.4 合成弯矩计算 37

7.2.5 扭矩的计算 37

7.3 轴的强度校核 38

7.3.1 轴的疲劳强度校核 38

7.3.2 锯片轴的静强度计算校核 39

7.3.3 锯片轴的弯曲刚度校核 40

第8章 轴承、键、联轴器的选择与校核 41

8.1 轴承类型的选择 41

8.2 轴承的校核 41

8.2.1 轴承寿命的计算 41

8.2.2 轴承静负荷的计算 43

8.3 键的选择及强度校核 43

8.4 联轴器的选择 44

结论 47

参考文献 48

致谢 50

附录1 开题报告 51

附录2 文献综述 62

附录3 外文翻译 73
