S476-三层液动式地下轿车库设计 下载积分：50　资料编号： S476

作品包括:

Word版说明书一份，共56页，约23000字

外文翻译一份

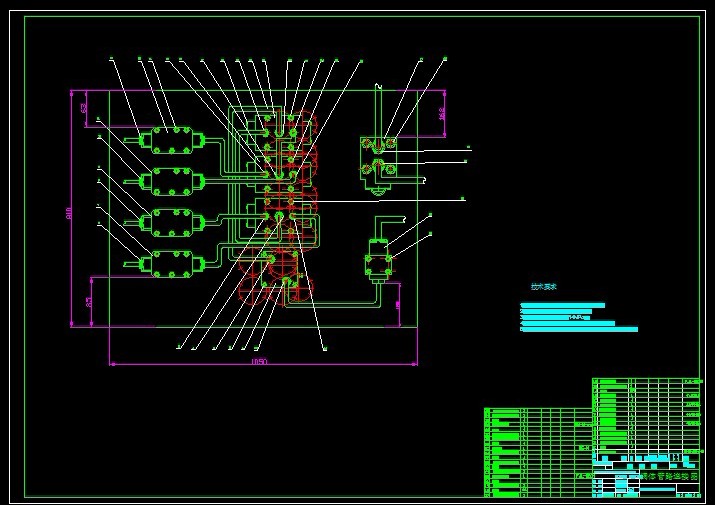

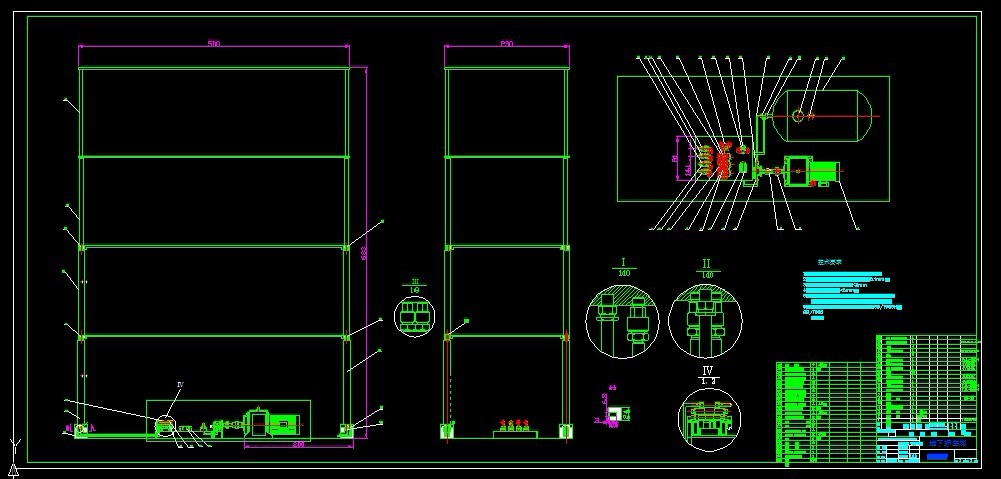

CAD版本图纸，共2张

三层地下液动式轿车库机构设计

摘  要

随着中国城市化进程的不断发展，人民生化水平的不断提高。因此，人们对车库的需求也越来越大。车库的种类繁多，样式各异。但是以建筑类居多。在城市地表空间已经没有多少可以开发的余地的情况下，我们想到了开发地下空间，在地下建造车库。

这种机械式液压系统提供动力的起降车库，很好的解决了城市停车库紧张的状况。这种设计解决了地下车库多层立体停车设备的升降和停车设备顶部与地面相平行，设备顶部可种植花草、铺设地面，保持与环境的一致性，土地有效利用问题。同时，降低了产品成本、具有保温、防盗、放火、防潮的功能，并实现了多层机械垂直升降地下车库运行的稳定性和安全性。

该设计的另一大优点还在于它能够实现三层分动，较之于三层同步运动节省了很多的能量，节省了资源。或许，这种产品在短时间之内其社会价值还难以体现，甚至有点昂贵。但当这种产品在社会上得到普遍推广的时候，其巨大的社会价值将会得以体现。该车库的传动和执行件全部采用液压元件，操作简单，使用方便。是消费者的理想选择。

关键词：机械       液压传动          车库

目  录

摘要……………………………………………………………………………………?

第一章  绪论………………………………………………………………………1

   1.1  地下液动式车库的优点 …………………………………………………1

   1.2  地下液动式车库的发展现状 ……………………………………………1

第二章  电机的选择…………………………………………………………………3

    2.1  常用交流异步电机的特性………………………………………………3

       2.1.1  常用交流异步电机的构成与原理…………………………………3

       2.1.2  三相异步电机的转矩特性与机械特性 …………………………9

2.2  三相异步电机的选择与使用……………………………………………12

   2.2.1  三相异步电机的技术数据及其选择…………………………… 12

   2.2.2  异步电动机的启动与调速分许………………………………… 16

第三章  泵的选择…………………………………………………………………20

3.1  液压泵的概述………………………………………………………… 20

   3.1.1   液压泵的工作原理………………………………………………20

   3.1.2   液压泵的主要性能参数…………………………………………21

3.2  齿轮泵……………………………………………………………………24

   3.2.1   齿轮泵的工作原理和结构……………………………………… 24

   3.2.2   液压泵的选取…………………………………………………… 25

第四章  液压阀的选择…………………………………………………………… 27

4.1  溢流阀的选择……………………………………………………………27

4.2  单向阀的选择……………………………………………………………29

   4.2.1   单向阀的作用和工作原理……………………………………… 29

   4.2.2   液控单向阀的工作原理………………………………………… 30

4.3  单向节流阀的选择………………………………………………………32

4.4  分流集流阀的选择………………………………………………………34

   4.4.1   分流集流阀的工作原理………………………………………… 35

   4.4.2   分流集流阀的选用……………………………………………… 36

4.5  换向阀……………………………………………………………………36

   4.5.1   换向阀的工作原理……………………………………………… 36

   4.5.2   换向阀的选取……………………………………………………38

第五章  液压缸的设计…………………………………………………………… 39

    5.1  液压缸的类型和工作原理………………………………………………39

   5.1.1   活塞式液压缸…………………………………………………… 40

   5.1.2   柱塞式液压缸…………………………………………………… 42

   5.1.3   伸缩式液压缸…………………………………………………… 43

   5.1.4   摆动式液压缸…………………………………………………… 44

5.2  液压缸的设计和计算……………………………………………………44

第六章  液压辅件的设计………………………………………………………… 46

6.1  油管及管接头的设计……………………………………………………46

6.2  油箱的选用………………………………………………………………47

结束语………………………………………………………………………………49

参考文献……………………………………………………………………………5
