S494-液压伺服驱动式70×1560结晶器振动装置设计 下载积分：150　资料编号： S494

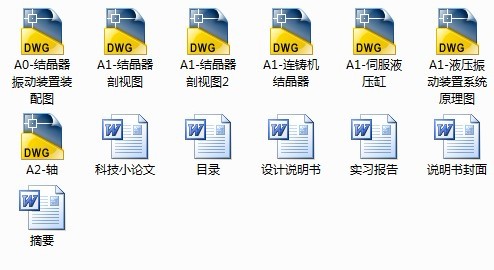

作品包括:

Word版说明书一份，共42页，约16000字

实习报告一份

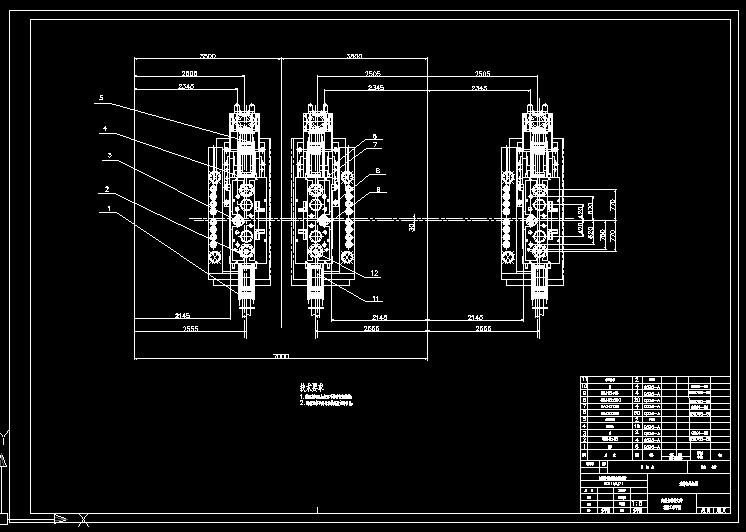

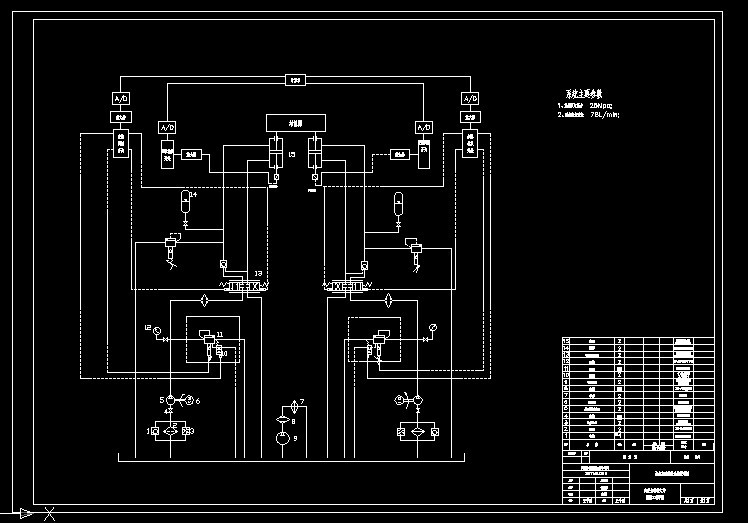

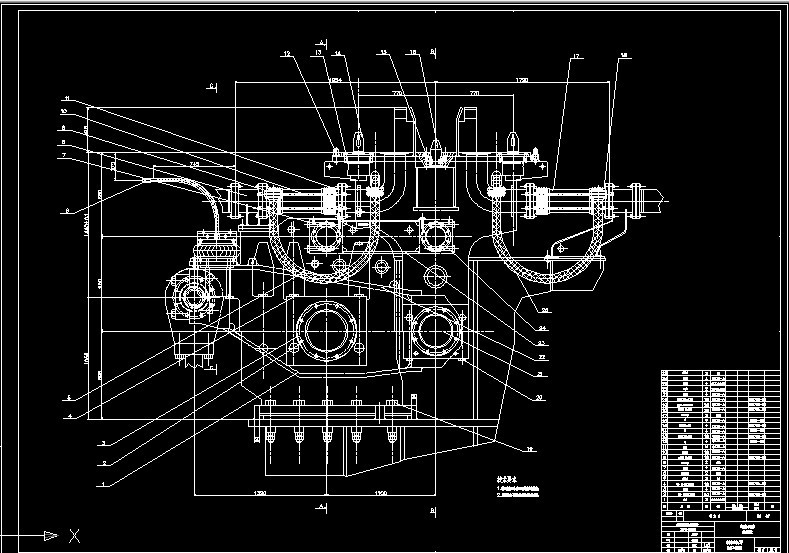

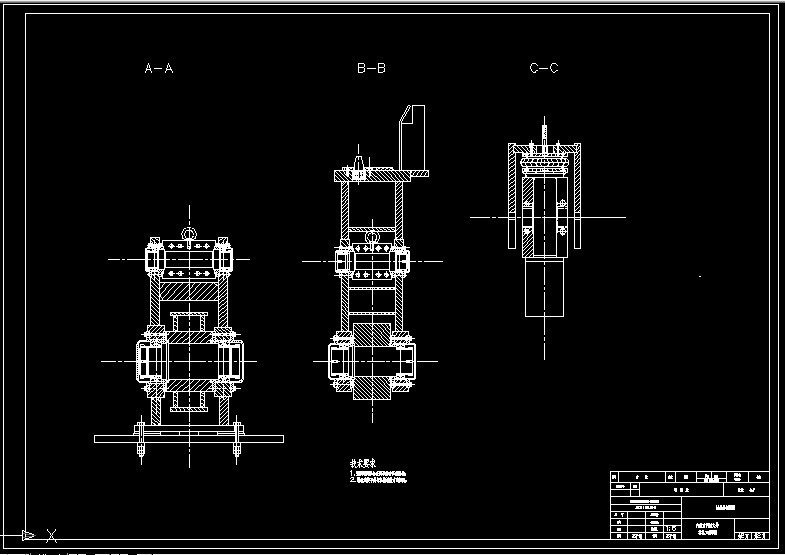

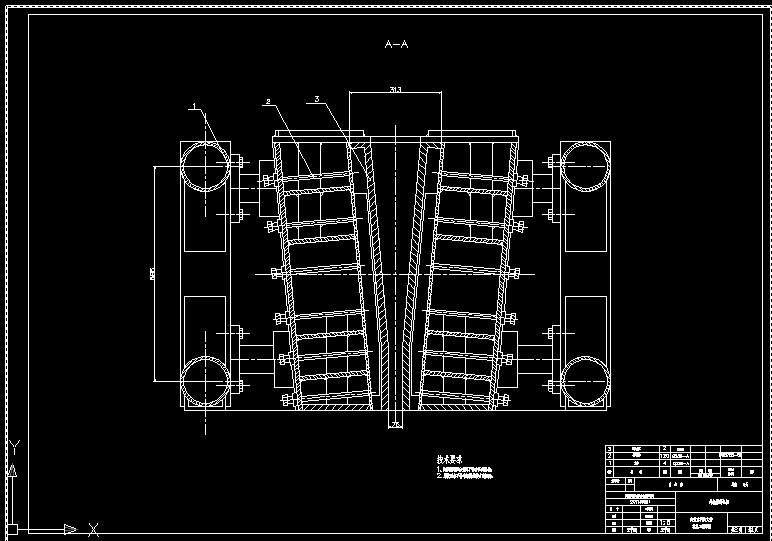

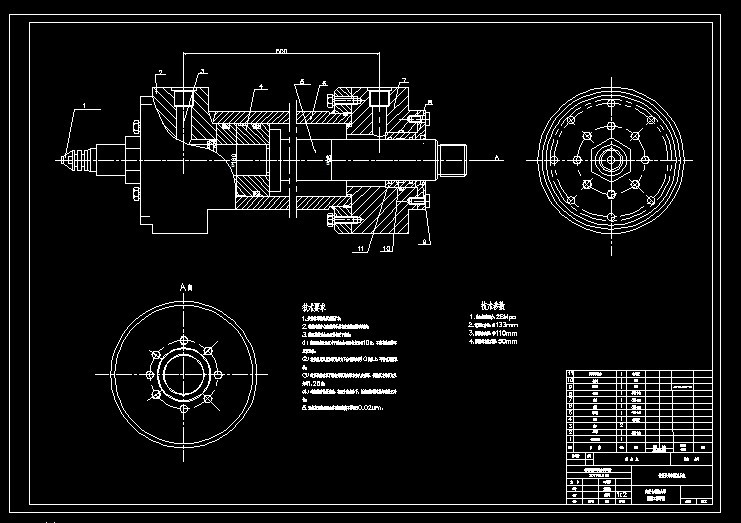

CAD版本图纸，共7张

连铸机结晶器振动装置

摘要

结晶器振动的目的是防止拉坯坯壳与结晶器粘结，同时获得良好的铸坯表面。本设计是用液压振动装置取代传统的电机驱动偏心轮结晶器振动装置，以液压缸的上下振动带动结晶器上下振动，使液压伺服驱动的结晶器振动装置与传统的振动装置相比，具有能实现各种振动曲线及实现计算机自动控制。本人设计了一套结晶器液压伺服振动系统，以电液换向阀作为系统的主要控制原件，采用计算机辅助控制，以便产生各种振动规律及精确定位和振幅控制，从而实现连铸过程的自动化。本书中计算了系统的功率及液压元件的计算选择，包括液压泵、液压缸及电液伺服阀等，还做了四连杆机构中相关轴和轴承的强度校核计算。

关键词：结晶器、振动装置、液压伺服系统

目录

摘要………................................................................................Ⅰ

Abstract……….......................................................................................Ⅱ

第一章 绪论.............................................................................................1

1.1连铸工艺设备.....................................................................................1

1.2连铸机结晶器振动概述…………………………………………….2

1.3结晶器振动的形式和特点.................................................................3

1.3.1矩形速度振动规律..........................................................................4

1.3.2梯形速度规律振动..........................................................................4

  1.3.3正弦速度规律振动......................................................................... 4

  1.3.4非正弦速度规律振动......................................................................5

  1.4结晶器振动技术发展.........................................................................5

  1.4.1结晶器振动的发展历史..................................................................5

1.4.2结晶器振动技术的现状及发展趋势………………………..……6

第二章设计方案的比较、确定及经济性分析…………….…….8

2.1设计题目、已知条件………………………………………………8

2.2方案布置设计……………………………………………….………8

2.3电液伺服系统的优点……………………………………….………9

2.4经济性评估…………………………………………………...……..9

第三章液压系统的设计计算………………………………………..11

3.1液压系统的工作原理…………………………………..…………..11

3.1.1工作原理…………………………………………………...……..11

3.1.2系统构成…………………………………………………...……..12

3.2自动控制系统的设计………………………………………..……..13

3.2.1系统总体构成及工作原理……………………………...………..13

3.2.2系统软件组成和设计………………………………...…………..14

3.2.3计算机测控系统…………………………………………...……..15

3.3结晶器液压伺服系统的设计………………………….…………...16

3.3.1结晶器振动参数的计算………………………………...………..16

3.3.2液压伺服系统的静态设计………………………….…………..19

3.3.3液压系统的验算…………………………………………….…..26

第四章振动装置主要零件的强度、刚度分析计算…………..28

4.1受力分析………………………………………………….………..28

4.2强度校核……………………………………………………….…..29

4.2.1轴Ⅰ强度校核……………………………………………..……..29

4.2.2轴Ⅱ的校核………………………………………………..……..32

4.3轴承的校核…………………………………………………….…..34

第五章设备的维护及润滑………………………………………..36

5.1结晶器振动装置的维护……………………………………….…..36

5.1.1系统概述…………………………………………………..……..36

5.1.2使用和维护常见的问题及处理……………………………..…..37

5.2结晶器的润滑……………………………………………….……..38

5.2.1结晶器润滑及铸坯振痕………………………………..………..38

5.2.2润滑油的特性……………………………………………..……..38

5.2.3润滑油的选择………………………………………………..…..38

5.3供油系统………………………………………………….………..39

5.3.1自动供油系统………………………………………..…………..39

5.3.2重力供油系统…………………………………..………………..39

5.3.2给油系统……………………………………………………..…..40

结束语…………………………………………………………….……..41

参考文献………………………………………………………………..42
