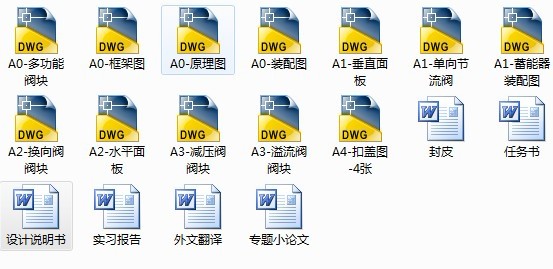

作品包括:

Word版说明书一份，共53页，约14000字

外文翻译一份

CAD版本图纸，共12张

综合液压测试装置设计

摘 要

    随着液压工业的发展，液压技术在各种机械中发挥着越来越重要的作用。由于液压系统的组成、功能日益复杂，因而发生故障的几率也随之增多。液压系统的故障具有隐蔽性、变换性和诱发因素的多元性，所以在故障诊断和排除时，不但需要有熟练的技术人员，同时还要有完善的检测设备。常常需检测多种液压元件的技术指标，才能找出故障部位和根源，达到及时修理的目的。为了适应科学的发展和企业的需求,于是我做了综合液压试验装置的设计。本设计的第一部分为液压系统的设计，第二部分为试验台的结构设计。液压系统的设计又包括主液压回路、各种阀测试液压回路的设计，以及液压元件和液压辅助元件的计算和选取。测试台的结构设计又包括垂直面板的设计、水平的面板的设计、阀台框架的设计和多功能阀块的设计。在完成液压综合试验台液压系统设计和结构设计之后，接下来就是对液压测试台的操作说明。

    综合液压试验台的测试原理是：根据各个不同的测试项目和测试原理，通过快换接头快速组装成所需的测试系统，并将所要测试的各个阀安置于多功能阀块上，即可测试检验，并将测试结果输入到计算机中，经处理、分析、比较得出结论。

关键词：液压系统，结构设计，多功能阀块。

目录

前   言 1

摘 要 3

Abstract 4

第一篇  液压系统的设计 9

第一章  工作要求及参数 9

1.1  工作要求 9

1.11  对方向阀的要求： 9

1.12  对单向阀的要求（包括液控单向阀） 9

1.13  对压力阀（溢流阀、减压阀）的要求： 9

1.14  对流量阀的要求： 9

1.15  对伺服阀、比例阀的测试要求： 9

1.2  设计参数 10

第二章 初步拟订液压方案 10

2.1  主回路方案的拟订 10

2.2  测换向阀回路方案的拟订 11

2.3  测单向阀回路方案的拟订 12

2.4  测压力阀回路的方案拟订 13

2.5  流量阀、伺服阀、比例阀测试回路的拟订 15

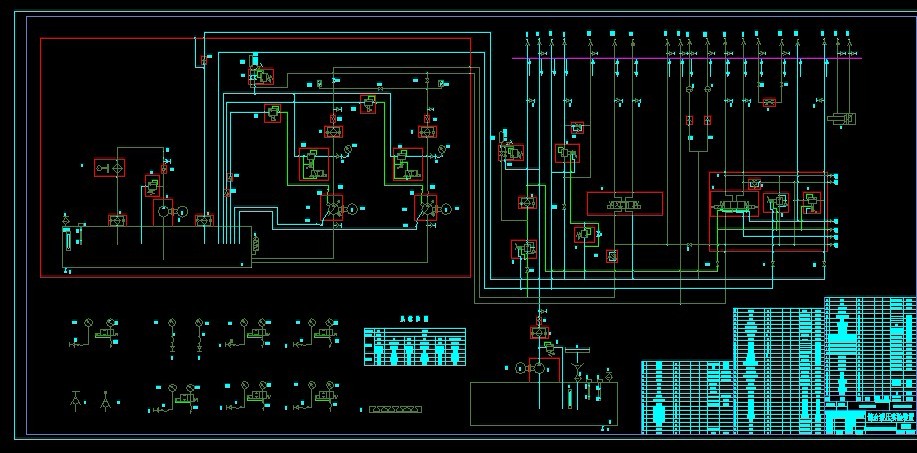

第三章  改进并确定最终方案 15

第四章  液压元件的计算和选取 18

4.1  系统工作负载的确定 18

4.2  液压泵的流量 的确定 18

4.3  确定液压泵的规格和电机的选择 18

4.4  液压元件的选择 19

4.5  液压管路的计算 23

4.5.1  主油路压油管路的计算和选用 23

4.5.1.1  两泵单独工作时的管路计算 23

4.5.1.2  两泵联合工作压油管路的计算 24

4.5.2  主回油管路的计算 24

4.5.3  吸油管路的计算 25

4.5.4  控制油路的计算 25

第五章  液压辅助装置的计算 26

5.1  压力表和橡胶软管的选用 26

5.2  各种截止阀和快换接头的选用 26

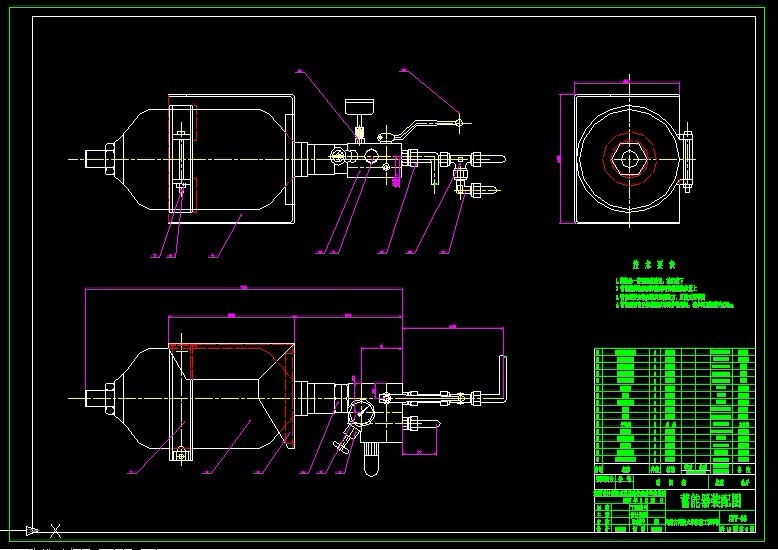

5.3  蓄能器的选用 26

5.4  滤油器的选择 26

5.5  油箱的计算和选择 27

5.5.1  油箱容量的确定 27

5.5.2  液压系统的发热计算 27

第六章  液压辅助回路的设计计算 29

6.1  冷却辅助系统的设计计算 29

6.1.1  液压元件的选取 29

6.1.2  管路计算 29

6.2  回油辅助系统设计计算 30

6.2.1  液压泵和电机的选择 30

6.2.2  阀和辅助元件的选用 31

6.2.3  油箱的计算和选择 31

第七章  液压系统的验算 32

7.1  液压系统管路压力损失的计算 32

7.2  流动类型的确定 32

7.2.1  压油管路流动类型的确定 33

7.2.2  回油管路流动类型的确定 33

7.3  沿程压力损失的计算 33

7.4  局部压力损失的计算 36

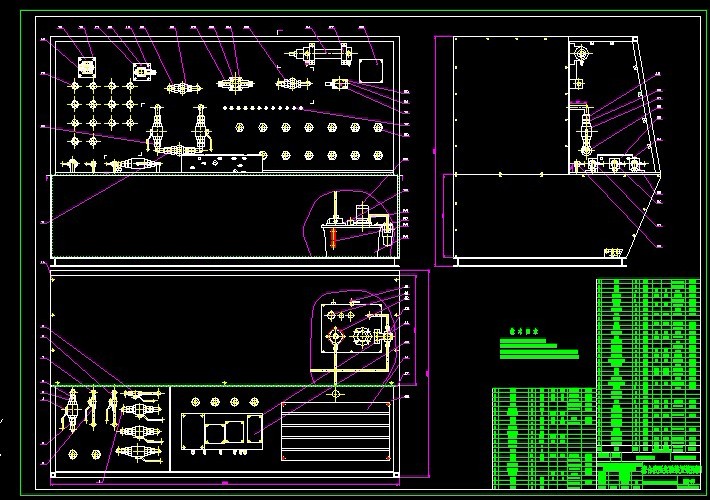

第二篇   结构设计和操作说明 39

第一章   结构设计 39

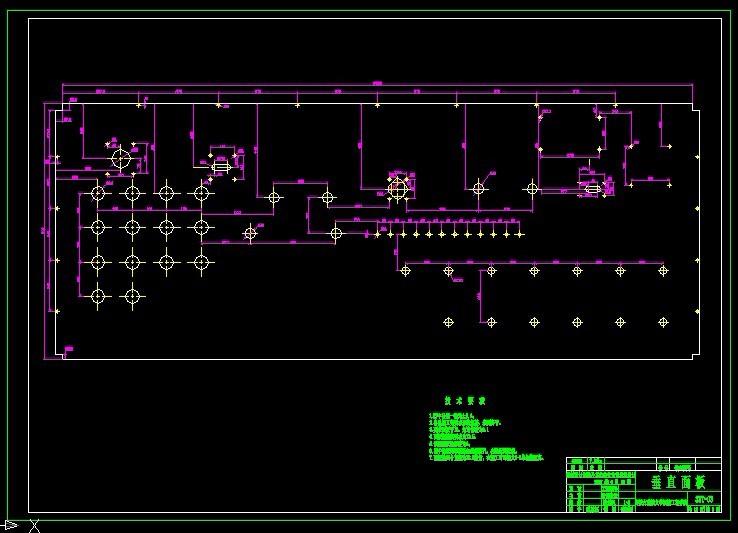

1.1  垂直面板的设计 39

1.2  水平面板的设计 39

1.3  阀台框架的设计 40

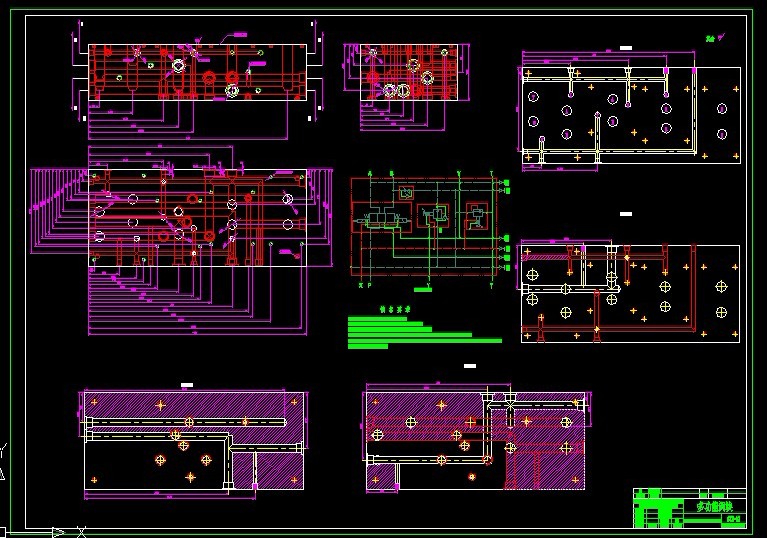

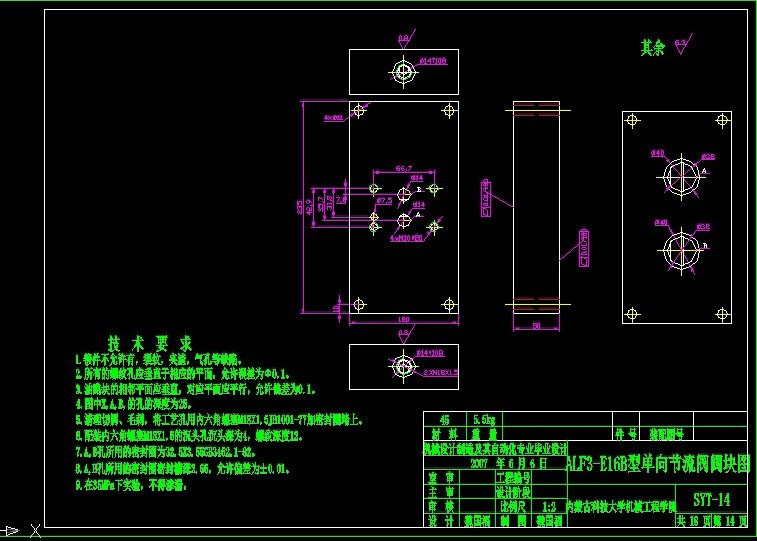

1.4  多功能阀块的设计 41

第二章   操作说明 41

2.1  方向阀/比例阀的测试 41

2.1.1  泄漏量试验 41

2.1.2  灵敏度和流量的测试 41

2.2  溢流阀的测试 42

2.2.1  测试压力调整和流量 42

2.2.2  压力调整和泄漏量的测试 43

2.3  减压阀的测试 44

2.3.1  测试压力范围和流量 44

2.3.2  测试泄漏量 45

2.4  液控单向阀的测试 45

2.4.1  密封性的测试 45

2.4.2  功能测试 46

2.5  流量控制阀的测试 47

2.6  伺服/比例阀 48

2.6.1  压力增益和零泄漏量的测试 48

2.6.2  流量、滞后、零偏电流和死区 49

结束语 51

参考文献 52
