S865-SK-125立式数控铣床传动系统关键部件设计 下载积分：150　资料编号： S865

作品包括:

说明书1份，共33页，约11000字左右

任务书一份。

开题报告一份。

外文翻译一份。

文献综述一份。

CAD版本图纸，共9张

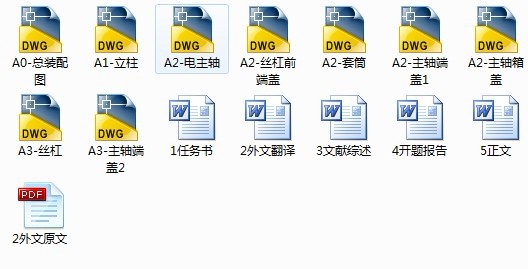

A0-总装配图.dwg

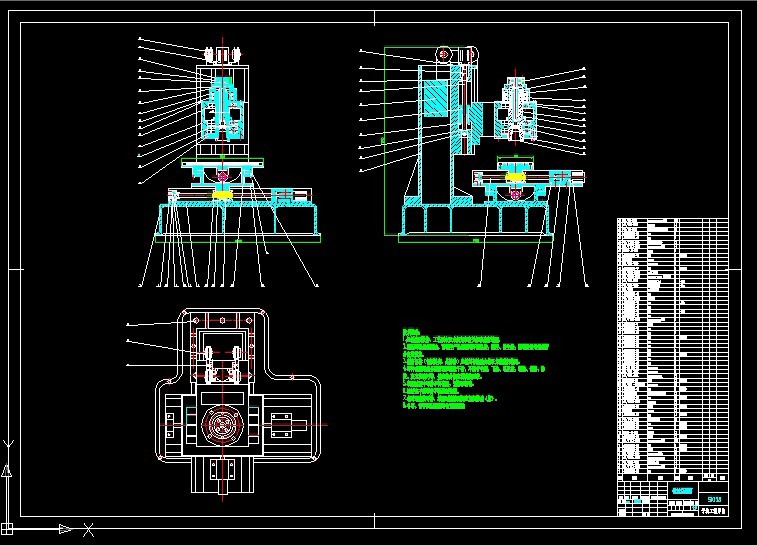

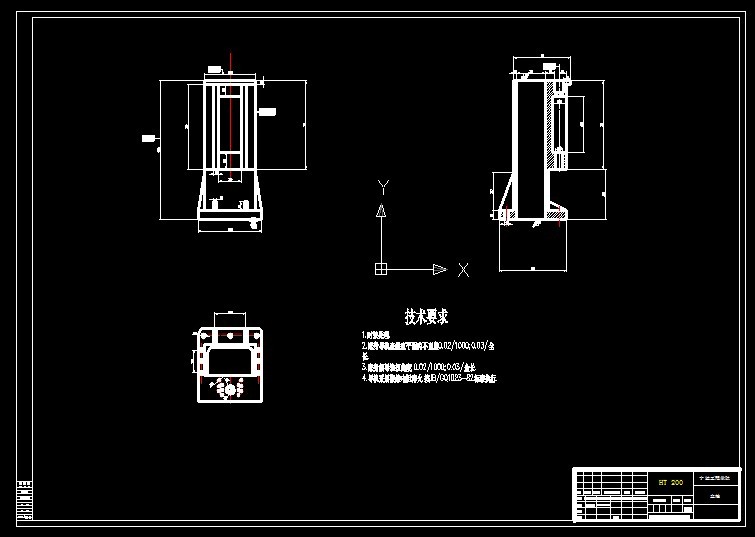

A1-立柱.dwg

A2-丝杠前端盖.dwg

A2-主轴端盖1.dwg

A2-主轴箱盖.dwg

A2-套筒.dwg

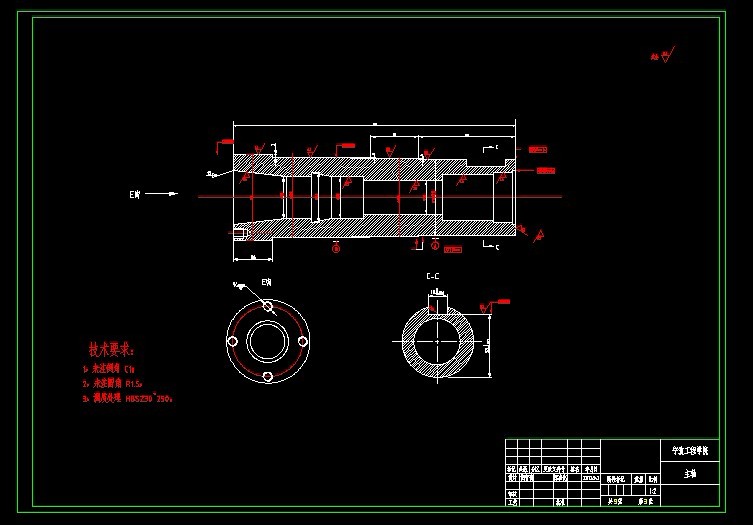

A2-电主轴.dwg

A3-丝杠.dwg

A3-主轴端盖2.dwg

SK125 数控铣床的主要部件设计

摘要：

数字控制是近代发展起来的一种自动化控制技术是用数字化信号对机床运动及其加工过程进行控制的一种方法，随着科学技术的迅猛发展，数控机床已经是一个国家机械工业水平的重要标准。

数控机床是装有程序控制系统的机床。该系统能够逻辑地处理具有使用号码，或其他符号编辑指令规定的程序。

数控机床是以数控技术为代表的新技术对传统执照产业的渗透形成的机电一体化产品，起技术规范覆盖很多领域：(1)机械制造技术 （2）信息处理，加工，传输技术;(3）自动控制技术：（4）伺服驱动技术；（5）传感技术;(6)软件技术等。计算机对传统机械业的渗透，完全改变了制造业。制造业不但成为工业化的象征，而且由于信息技术的渗透，使制造业犹如朝阳产业，具有广阔的发展天地。

数控机床就是将加工过工程所需要的各种步骤以及刀具与弓箭之间的相对位移量都是用数字化的代码来显示。通过控制介质数字信息传入专用区域通用的计算机。计算机对输入的信息处理，发出各种指令来控制机床的伺服系统或者其他执行元件，使机床自动加工出所需要的工件。

关键词：机械设计，数控三坐标铣床，主轴，数控系统。

目录

1绪论1

1.1数控铣床的现状和发展1

1.2毕业设计的目的和意义1

2 设计方案的确定2

2.1 整体方案的确定2

2.2 主轴传动方案的类型和选择2

3 轴类零件的设计和计算4

3.1主轴的材料选择4

3.2主轴主要结构参数的确定4

3.2.1 主轴最小直径的估算4

3.2.2主轴内孔直径d及拉杆直径的确定4

3.3.3主轴支承跨距L的确定5

3.3.4初选轴承 5

3.3主轴的结构设计5

3.3.1 拟定轴上零件的装配方案5

3.3.2确定轴各段的直径6

3.3.3 确定各轴段的长度6

3.3.4主轴刚度的计算7

4 轴承的设计与计算9

4.1 轴承当量动载荷的计算9

4.1.1 切削力的计算9

4.1.2 径向力的确定9

4.1.3. 计算两轴承的派生轴向力s10

4.1.4 计算两轴承的轴向载荷10

4.1.5 计算两轴承的当量动载荷P10

4.2 验算轴承的寿命11

5 碟形弹簧的设计和计算12

5.1 碟形弹簧的设计与计算12

5.2 碟形弹簧的校核13

6进给机构的设计15

6.1滚珠丝杆副设计步骤15

6.2滚珠丝杠的计算15

6.2.1丝杠导程的计算15

6.2.2滚珠丝杠精度17

6.2.3滚珠丝杠选择17

6.3滚珠丝杠支承选择18

6.4滚珠丝杠螺母副间隙消除和预紧21

7伺服电机的选择23

7.1最大的切削负载转矩计算23

7.2负载惯量计算23

7.3空载加速转矩计算24

8气体缸的选择26

致谢28

参考文献29
