S969-ZL2575型直线惯性振动筛的惯性激振器及结构设计 下载积分：50　资料编号： S969

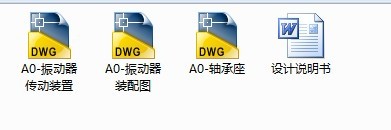

作品包括:

说明书1份，共33页，约11000字左右

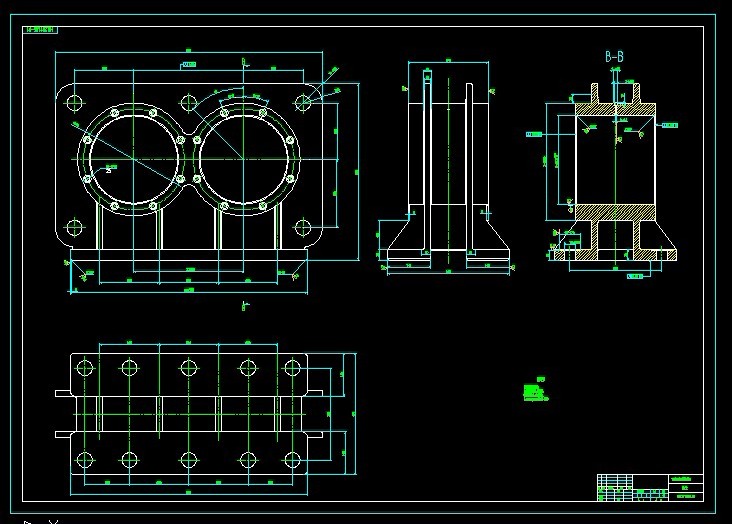

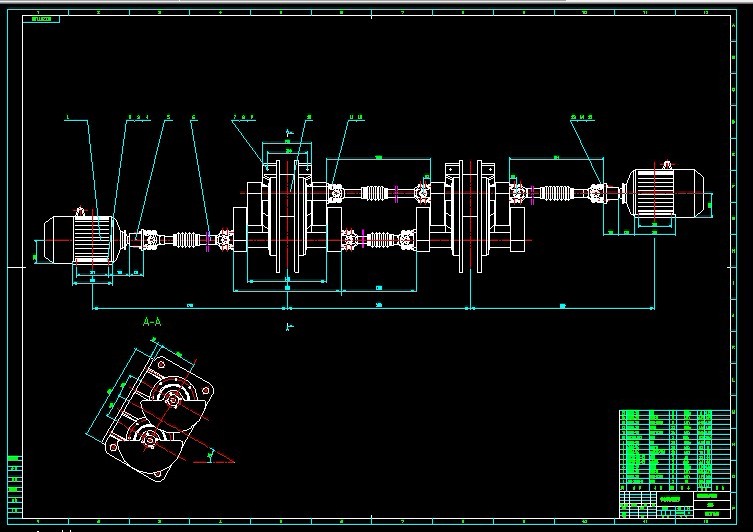

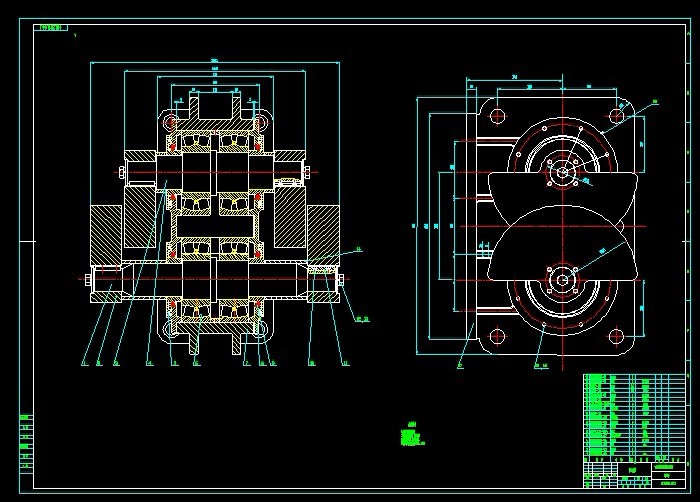

CAD版本图纸，共3张

摘要

本文主要是SZL2575型直线惯性振动筛的局部设计进行的，包括激振器的形状，支撑方案的设计等等，还包括轴，轴承，偏心块等零件的设计。采用双电机带动，另一方面采用了座式结构，淘汰了以往悬挂式的方式，使得结构更加安全，占地面积更小。

本产品的生产能力为400t\ 的大型振动筛，对于筛框的材料有比较高的要求，现采用高强度和高冲击韧性的钢材，不仅仅提高了筛框的耐用度，还减轻了整个结构的重量，对弹簧的选择等许多方面也带来了很多的方便。

设计中还包括对连接和固定件的选用，并且在一些地方用螺栓连接代替焊接，减小了焊接时应力对它的影响。还包括对产品的润滑，以及保养等日常维护措施。

关键词：振动筛 激振器 偏心块

目 录

目 录 3

1概述 1

1.1振动筛的发展史 1

1.2振动筛在国内外的发展现状 2

1.3振动筛在实际生产中的应用 2

1.4振动筛的工作原理、分类及特点 3

1.4.1振动筛的工作原理 3

1.4.2直线振动筛的工作原理 3

2总体方案的确定 5

2.1 振动筛的结构特点 5

2.1.1振动筛的结构组成 5

2.1.2直线振动筛的优点 5

2.2激振器 6

2.3支撑形式与隔振装置 7

3双轴直线惯性振动筛的设计计算 8

3.1规格及性能 8

3.2运动学参数的计算 8

3.3动力学参数 9

3.4电动机的选择 10

3.4.1 电动机功率N的计算 10

3.4.2启动转矩的校核 11

3.5偏心块的结构设计 11

3.5.1 偏心块的结构设计 11

3.5.2偏心块质量和回转半径 12

3.6 轴承的设计 12

3.6.1 轴承的受力分析 12

3.6.2 轴承的受力计算 13

3.6.3 轴承的选型计算 13

3.7 轴的强度校核 14

3.8压缩弹簧的设计 15

3.8.1 计算弹簧刚度 15

3.8.2初算弹簧所承受的载荷 16

3.8.3 弹簧材料和直径 16

3.8.4刚度和圈数 17

3.8.5工作变形和工作负荷 18

3.8.6 压并高度和压并变形 19

3.8.7 确定系统固有频率及频率比 19

3.8.8结构参数的计算 20

3.9 圆轴法兰的设计 20

4 振动筛的日常维护以及故障排除 22

4.1 振动筛的润滑 22

4.2 振动筛的检修 22

4.3 振动筛的故障分析以及排除方法 23

5.结论 25

参考文献 26

附录 27

谢词 30
