S970-2TYSA1237直线振动筛设计 下载积分：50　资料编号： S970

作品包括:

说明书1份，共44页，约15000字左右

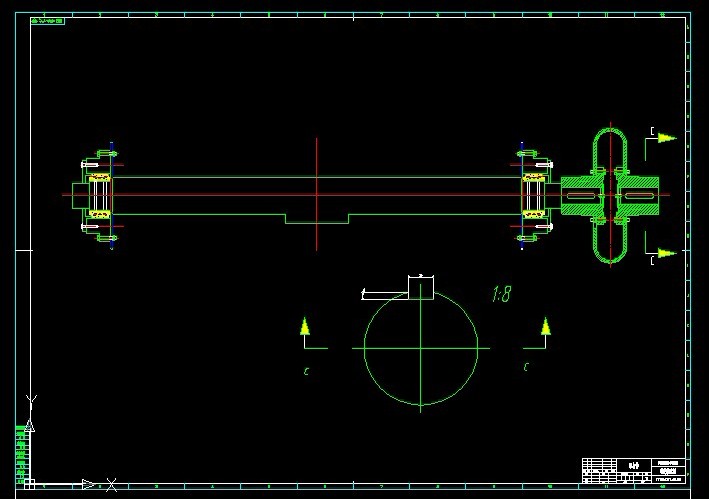

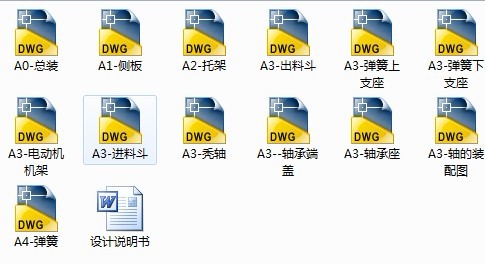

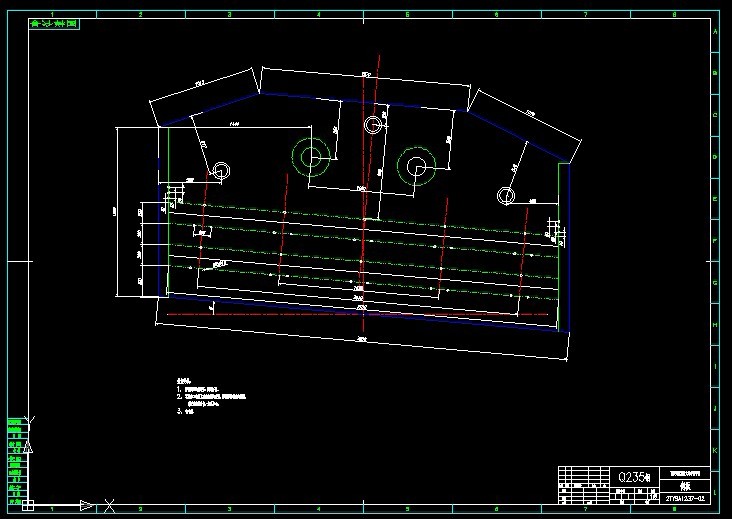

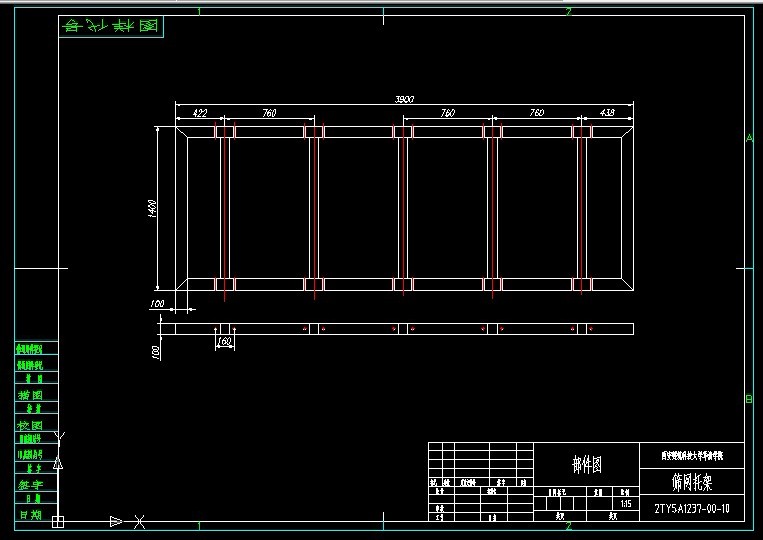

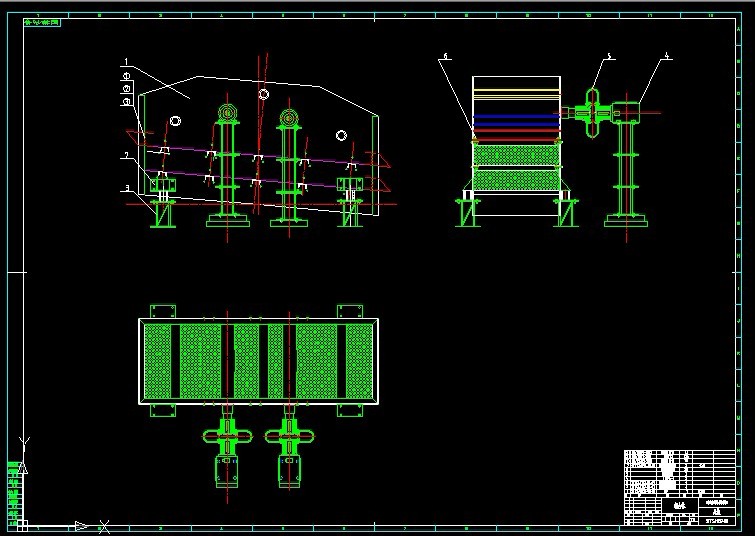

CAD版本图纸，共13张

摘要

振动筛是选煤厂用的最多的设备之一，主要用于煤的准备筛分以及最终筛分用，但是振动筛又是维修量比较大的设备。随着设计的逐渐完善，直线振动筛能够很好的解决这一问题。

本文主要介绍振动筛在选煤厂中的意义以及振动筛的发展现状，描述了本次设计2TYSA1237直线振动筛设计的计算方法依据和步骤.包括振动筛的分类与特点和设计方案的确定；对物料的运动分析，对振动筛的动力学分析及动力学参数的计算，合理设计振动筛的结构尺寸；进行了激振器的偏心轴等设计与计算，包括原始的设计参数，电动机的设计与校核；进行了主要零部件的设计与计算，弹簧的设计计算，轴的强度计算，轴承的选择与计算，然后进行了设备维修、安装、润滑及密封的设计。

关键词：2TYSA1237椭圆振动筛

目录

摘要 1

1绪论 1

1. 1 筛分的概念 1

1. 2 筛分设备的作用 1

1. 3 筛分作业的分类 2

1. 4振动筛在国内外发展的回顾 2

1. 4. 1 国内的发展回顾 2

1. 4. 2 国外的发展回顾 3

1. 5 振动筛的发展方向 4

2椭圆振动筛的总体设计 6

2. 1 2TYSA1237直线振动筛的规格及主要技术参数 6

2. 2 设计的依据及参考资料 6

2. 3 振动筛的工作原理及结构特点 6

2. 4 结构设计 7

2. 4. 1 筛框的结构 7

2. 4. 2 支撑方式与隔振装置 8

2. 4. 3 筛箱的设计 8

2.4.4电动机机架的设计 9

2. 5 2TYSA1237 振动筛的设计步骤 9

3振动筛参数的计算 11

3. 1工艺参数 11

3. 2  运动学参数的确定 11

3. 2. 1 安装倾角 的选取 11

3. 2. 2 振动方向角 的选取 12

3. 3.1 抛射强度 的选取与振动次数ｎ的计算 12

3. 3.2 参振质量 13

3. 3. 3 弹簧刚度K的计算 13

3.  3. 4 偏心轴质量和回转半径的计算 14

（1）偏心轴质量 14

3. 3. 5 筛箱重心的计算及激振器位置的选择 15

3. 4  电动机的计算选择 15

4. 1 轴承的选择和轴的校核 18

4. 1. 1 轴承的选择 18

4.1.2轴的强度校核 19

4. 2 弹簧的设计与选用 21

4. 3 筛框侧板的厚度 24

4. 4 筛框横梁 25

4. 5  紧固件 27

4. 6 键联接 29

4. 6.1 键的选择 29

4. 6.2   键联接的强度计算 29

4.7  联轴器的选择 30

4. 8  进料斗和出料斗 30

4. 8. 1进料斗 30

4. 8. 2 出料斗 31

4.  9  筛网的选择与处理量的校核 32

4. 9. 1 筛网的选择 32

4. 10  筛面张紧装置 32

4. 11弹簧支座和底架 33

4.11.1 弹簧上支座 33

4.11.2 弹簧下支座 34

5. 1 振动筛轴承的安装 35

5.1.2 轴承的安装方法 35

5.2振动筛轴承的润滑 35

5.3 维护与保养 36

5.3.1 椭圆振动筛的维护 36

5.3.2 振动筛日常保养： 36

5.3.3 振动筛的使用注意事项 37

结束语 38

参考文献 39

附录  图纸的编号 39

1. 致谢 40
