S981-液压机械变速箱闭式试验台设计 下载积分：50　资料编号： S981

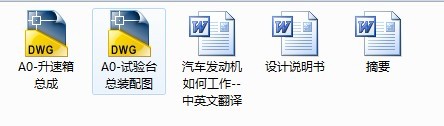

作品包括:

说明书1份，共37页，约17000字左右

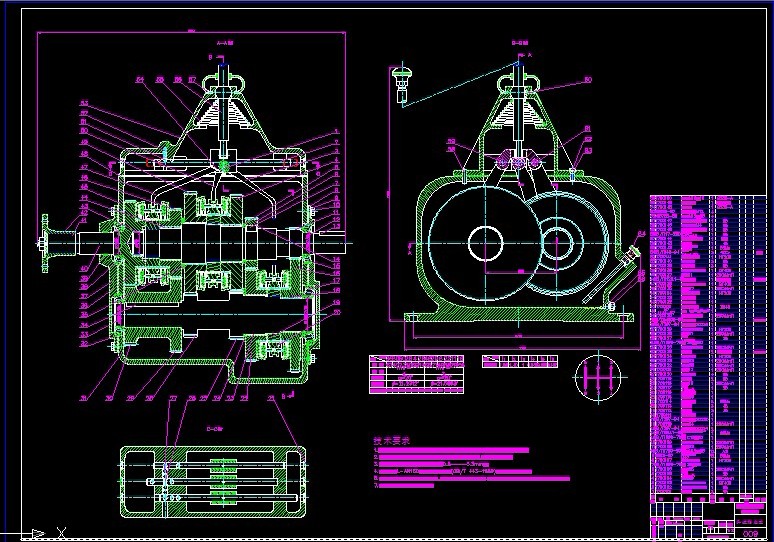

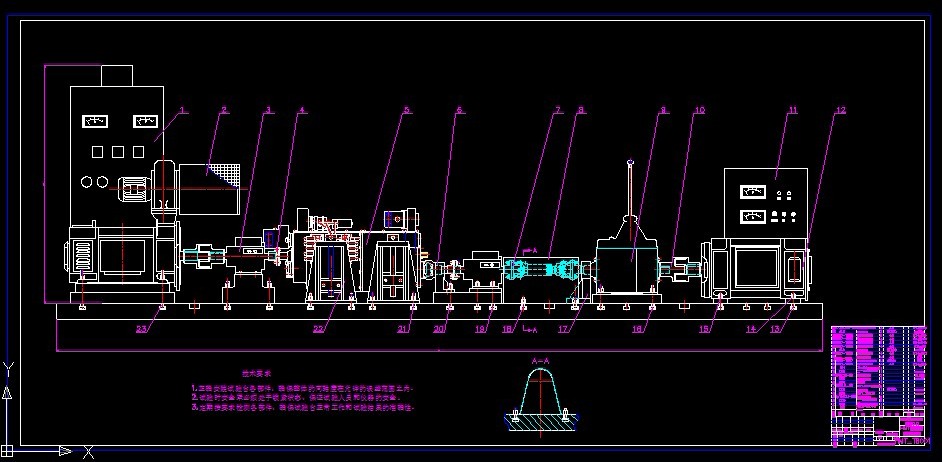

CAD版本图纸，共2张

液压机械变速箱闭式试验台设计

摘　要

随着汽车工业的迅猛发展，变速箱作为汽车的重要传动部件，其操作性、传动性与安全性日显重要，为了缩短汽车变速箱的开发周期，降低研发成本，本论文以河南科技大学研发的1302R_HMT系统为基础，对液压机械变速箱的检测项目及检测方法进行了研究，设计和研发了“汽车变速箱性能检测系统”。本论文由以下几个部分组成：

1．系统的组成

试验台由直流电动机提供动力，利用快速安装机构定位、安装被测试的HMT；选NJ型转矩传感器作为力矩检测装置，选用直流发电机为加载装置，然后根据HMT的动力输出与加载装置的工作需求设计升速箱。

2．信号采集与处理

利用本校车动学院开发的PCM3132数据采集系统采集HMT的输入、输出转矩、转矩、油压、流量、温度等参数，为试验提供参考数据。通过A/D转换，由计算机屏幕显示。

根据以上分析，综合现有控制方案的特点的基础上给出了一种新型的变速箱试验台控制方案——直流电封闭机械传动试验台，并深入分析了其组成和工作原理，给出了硬件结构图和工作原理图，在此基础上根据模拟加载技术的要求提出了实现模拟加载功能的技术方案，对其中的一些关键环节进行了技术分析。该试验台实用性强，具有很高的推广价值。

关键词：功率封闭，电加载，变速箱，能量反馈

目 录

摘要 ┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅Ⅰ—Ⅰ

Abstract ┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅Ⅱ—Ⅱ

前言 ┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅3

第一章 概  述┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅4

§1.1 设计（或研究）的依据或意义┅┅┅┅┅┅┅┅┅┅4

§1.2 国内外同类设计（或同类研究）的概况 ┅┅┅┅4

§1.3 课题设计（或研究）的内容  ┅┅┅┅┅┅┅┅┅┅5

第二章 液压机械无级变速箱的结构原理及功用  ┅┅┅6

§2.1 液压机械变速箱的传动原理及其功用………………6

§2.2 液压机械变速箱的结构原理图…………………………7

第三章 变速箱试验台设计方案研究  ┅┅┅┅┅┅┅┅8

§3.1  试验台方案的确定 ………………………………………8

§3.2  试验台的组成及其基本功能  ………………………10

§3.3  试验台工作原理与HMT性能参数的测定 ………11

§3.4  动力输入(电动机) 的计算与选择…………………12

§3.5  联轴器的计算与设计  …………………………………15

§3.6  变速箱快速安装机构设计 ……………………………18

§3.7  传动机构的计算与设计…………………………………19

§3.8  加载装置（发电机）的计算与选择 ………………20

§3.9  试验台所用传感器的选择………………………………20

第四章 升速箱的计算与设计┅┅┅┅┅┅┅┅┅┅┅┅23

§4.1 升速箱的概述…………………………………………………23

§4.2 齿轮组的设计与校核 ………………………………………24

§4.3 轴的设计与校核  ……………………………………………29

§4.4 轴承的计算与选择……………………………………………29

§4.5 键的计算与选择  ……………………………………………30

§4.6 同步器的设计 …………………………………………………31

设计总结┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅33

§1.1  本次设计主要工作  ………………………………………33

§1.2  本次设计创新点………………………………………………33

参考文献 ┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅34

致谢 ┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅35

附录 ┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅36
