T001-合肥某20层综合楼中央空调系统设计 下载积分：150　资料编号： T001

作品包括:

WORD版本说明书1份,共151页，约62000字

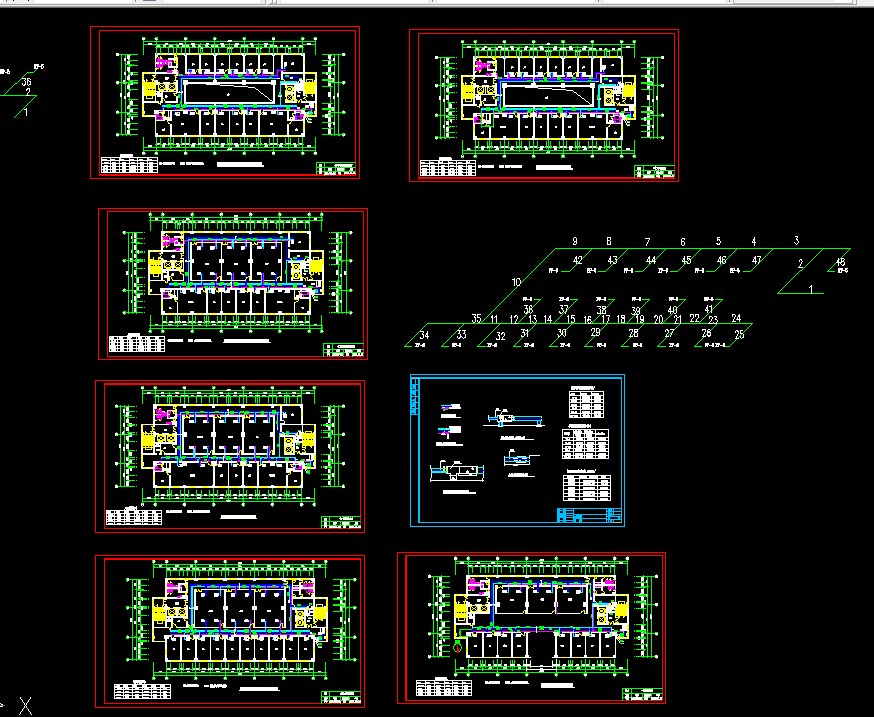

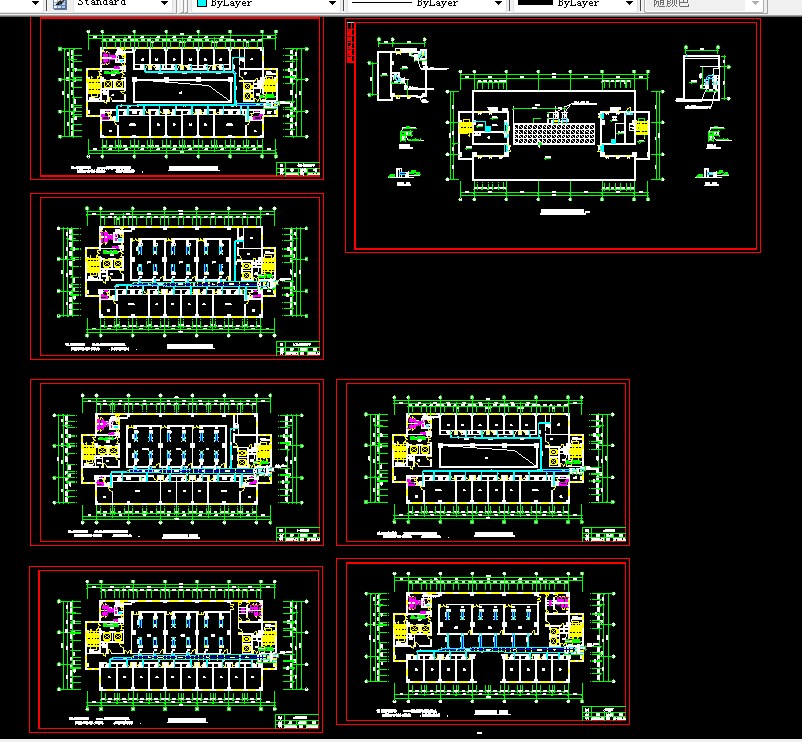

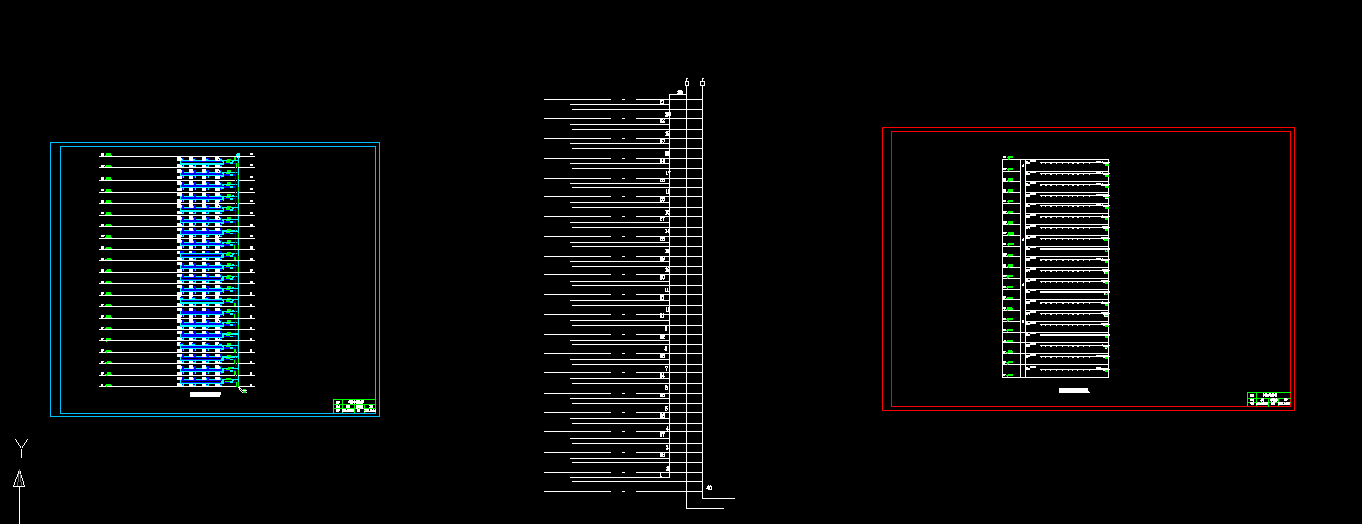

CAD版本图纸,共17张

目录

设计摘要 ……………………………………………………………………1

第1章   工程概况 …………………………………………………………2-4

第2章   空调冷热负荷计算 ………………………………………………4-102

2.1      空调房间的冷负荷  ………………………………………4

2.2      空调房间冷湿负荷计算步骤  ……………………………4-5

2.3      窗户  ………………………………………………………5

2.4      室内热源散热引起的冷负荷………………………………6

2.5      人体散热形成的冷负荷……………………………………6

2.6      空调湿负荷的计算…………………………………………6-7

2.7      新风负荷……………………………………………………7

2.8      各层房间冷热负荷汇总表…………………………………7-102

第3章   设备的选择 ………………………………………………………102-110

3.1 空调系统方案的确定  ……………………………………102-103

3.2 风机盘管系统的选择  ……………………………………104

3.3 风机盘管系统的计算  ……………………………………105-109

3.4 独立新风系统的选择  ……………………………………110

第4章   空调水系统 ………………………………………………………111-127

4.1 空调水系统的分类及其形式………………………………111-113

4.1.1 空调冷冻水系统 ………………………………………111-112

4.1.2 空调冷却水系统 ………………………………………112

4.1.3 空调冷凝水系统 ………………………………………113

4.2 水力计算……………………………………………………114-127

4.2.1 水系统的水力计算的方法和步骤 ……………………114-116

4.2.2 冷冻水的水力计算 ……………………………………116-125

4.2.3 冷冻水系统立管的水力计算 …………………………126-127

第5章   空调风系统 ………………………………………………………128-141

5.1 送风系统的选择与计算……………………………………128-137

5.2 回风系统的选择……………………………………………137

5.3 独立新风系统的设计………………………………………138-141

5.3.1 新风系统的布置 ………………………………………138

5.3.2 新风机组的确定及送风口布置 ………………………139

5.3.3 新风管的布置及附件 …………………………………140-141

第6章   制冷机房各种设备的选择 ………………………………………141-147

6.1 制冷机组的选择……………………………………………141

6.2 冷却塔的选择………………………………………………142-144

6.3 冷却水泵的选择……………………………………………144-145

6.4 系统补水设备………………………………………………146-147

6.4.1 冷却水补充水量的计算 ………………………………146

6.4.2 补水水泵扬程的计算 …………………………………147

第7章   制热设备的选择 …………………………………………………147-148

7.1 锅炉型号的选择 ……………………………………………147

7.2 空调水系统定压罐 …………………………………………147

7.3 锅炉水系统定压水箱 ………………………………………148

第8章   管道的减震保温设计………………………………………………148-150

8.1 风管的保温设计 ……………………………………………148

8.2 冷冻水管的保温设计 ………………………………………149

8.3 冷凝水管的保温设计 ………………………………………149

8.4 管道的减震设计 ……………………………………………150

参考文献  ……………………………………………………………………151

设计摘要

本设计是合肥某综合楼中央空调系统，拟为之设计合理的中央空调系统，为室内工作人员提供舒适的工作环境。

设计内容包括：空调冷热负荷的计算，空调系统的确定，冷热源的选择，空调末端处理设备的选型，风系统的设计与计算，水系统的设计布置与计算，风管系统与水管系统的保温与防振。

本设计依据有关规范考虑节能和舒适性的要求，设计的空调系统采用风机盘管加新风系统。

关键字：办公楼；中央空调；风机盘管和新风系统；
