作品描述

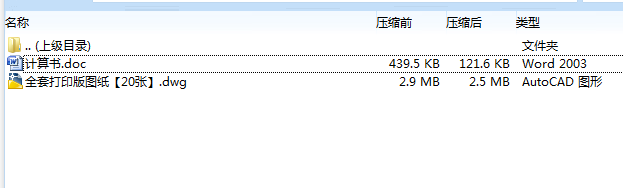

作品包括:

WORD版本说明书1份,共36页，约11000字

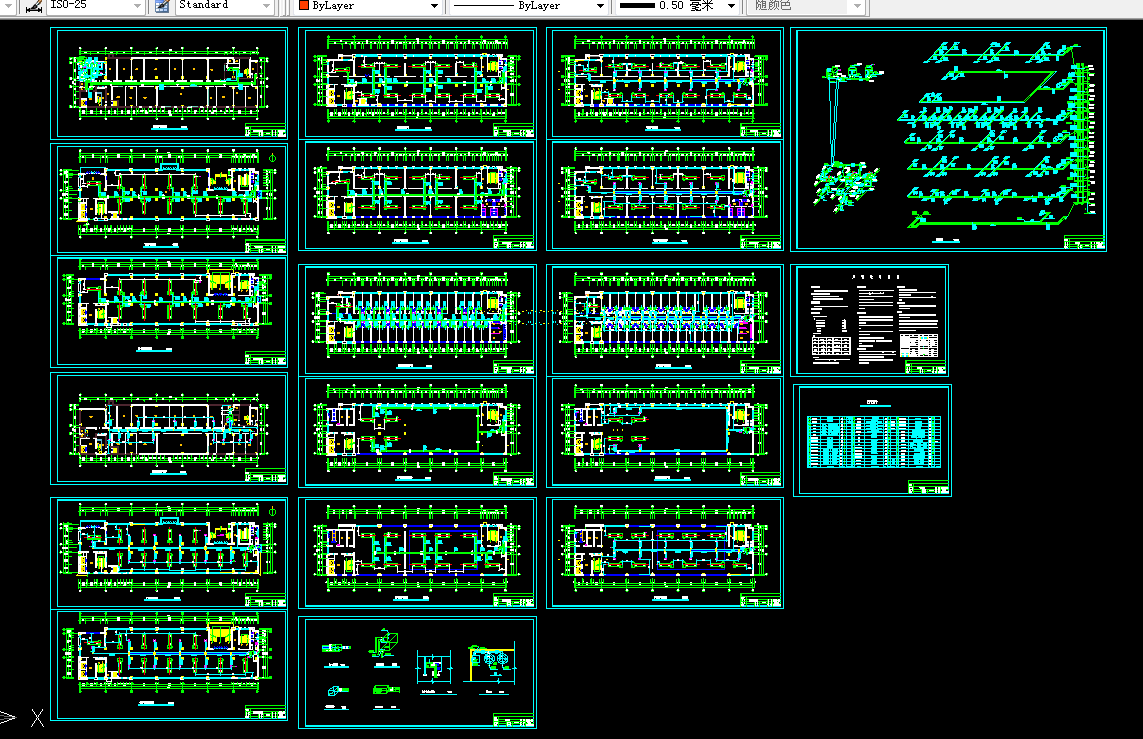

CAD版本图纸，共20张

摘要

本次设计的是福州市XX培训中心空调系统，总建筑面积为15670m2。建筑主体高度为53.7 m，地上有十二层，一层到三层是餐厅，四层是包间，五层到八层是办公室，九层到十一层是客房，十二层为健身中心，地下一层为制冷机房和厨房。考虑到建筑本身的特点，全楼采用风机盘管加新风系统，每层设置一个新风机组，卫生间采用单独设置的排风系统，冷水机组放置在地下一层的机房内。该系统具有投资低，调节灵活，运行管理方便等优点.该设计详细介绍了系统方案的确定，和该系统冷负荷计算，新风量的计算，气流组织的校核和湿量的计算，设备的选型，风系统的水力计算及冷水机房的设计和系统的布置，本设计还对相应的消声，减振作了简明介绍。

根据计算结果，对性能和经济进行比较和分析，对设备的选择、材料的选用，确保了设备在容量、减震、消声等方面满足人们的要求,并使系统达到了经济、节能的目的，按照国家相关政策做到了环境保护。

关键词空调；风机盘管；新风机组；通风；节能。

摘要 I

Abstract II

第1章绪论 1

第2章设计参数 2

2.1 地点 2

2.2 室外气象参数 2

2.3 室内空气计算参数 2

2.4 围护结构参数 2

第3章工程概述和空调设计特点 5

3.1 工程概述 5

3.2 设计特点 5

3.2.1 空调系统的选择 5

3.2.2 冷热源的选择 7

第4章空调系统冷、热、湿负荷的计算 8

4.1 冷、热、湿负荷的概念 8

4.2 主要计算公式 8

4.2.1 冷负荷 8

4.2.2 热负荷 11

4.2.3 湿负荷 12

第5章新风负荷计算 13

5.1 概念 13

5.2 计算公式 13

第6章送风量及新风量的计算 15

6.1 送风量的计算 15

6.2 新风量的计算 15

6.3 确定焓湿图 16

6.4 举例计算 17

第7章气流组织计算 18

7.1 布置原则 18

7.2 气流组织分布 18

7.3 散流器的选择计算 18

第8章空调系统的设计计算及设备选择 19

8.1 风系统的设计计算 19

8.1.1 风道布置原则 19

8.1.2 风管设计 19

8.1.3 风管水力计算 19

8.2 水系统的设计计算 21

8.2.1 水系统的设计选择 21

8.2.2 系统水管水力计算 21

8.2.3 冷凝水的排出 23

8.2.4 水系统的水质处理 23

8.3 设备的选择计算 24

8.3.1 空调机组的选择计算 24

8.3.2 风机盘管选择计算 27

8.3.3 新风机组选择计算 27

参考文献 28

致谢 29

附录 30

第1章绪论

建筑是人们生活与工作的场所。现代人类大约有五分之四的时间在建筑中度过。人们已逐渐认识到，建筑环境对人类的寿命、工作效率、产品质量起着极为重要的作用。伴随着社会生产力的发展，在生产过程所要求的空气状态及人类自身工作和居住所要求的空气状态不断提高的条件下产生了空调，并得到了很大的发展。因此随着人民生活的提高，空调的普及率也就日益增高。所以对于大型公共、民用建筑及一些特殊场所来说，空调是不可缺少的。

但值得注意的是空调在使用过程中耗能量较大，同时，除了空调所具有对生产和人民生活的正面作用外，根据目前的研究表明，它还存在一定的负面作用，例如“病态建筑综合症”等。因此在考虑室内气流组织及冷热源、水泵的合理选用就显得格外重要。为避免实际工程中普遍存在的大流量、小温差现象，本设计对于整个水系统进行了详尽的水力计算，在作出一系列分析后结合泵的性能曲线和不同数量的泵联合工作后稳定状态的管路特性曲线对泵的型号作选择，既保证了冷冻水循环泵不会应流量过大，电机超载而烧毁，又同时保证了实际工作点能维持较高的效率。同时在选择能源上，系统冷源考虑为冰蓄冷系统，热源为燃油锅炉。在设计过程中，根据阅读的大量书籍、论文、规范对计算方法进行合理的选择，以确保设计能符合工程中的各类规范。

本次设计的任务是福州市XX培训中心的空调设计，具体设计的步骤有：冷热湿负荷的计算，空调系统的选择，空气的处理过程，水力计算，设备的选型与布置，气流组织计算与分析，制冷机房设计等。

第2章设计参数

2.1 地点

福建省福州市（北纬26°05′，东经119°17′；海拔84.0 ）

2.2 室外气象参数

1.夏季[1]：

空调计算干球温度：36.0℃；

空调计算湿球温度：28.1℃；

空调计算日均温度：30.7℃；

通风计算干球温度：33.2℃；

平均风速：3.4m/s；

大气压力：99.743kPa；
