T129-沈阳市某五层商务会馆空调系统设计 下载积分：150　资料编号： T129

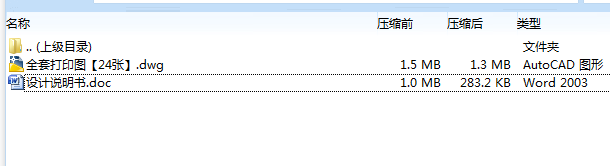

作品包括:

WORD版本说明书1份,共48页，约16000字

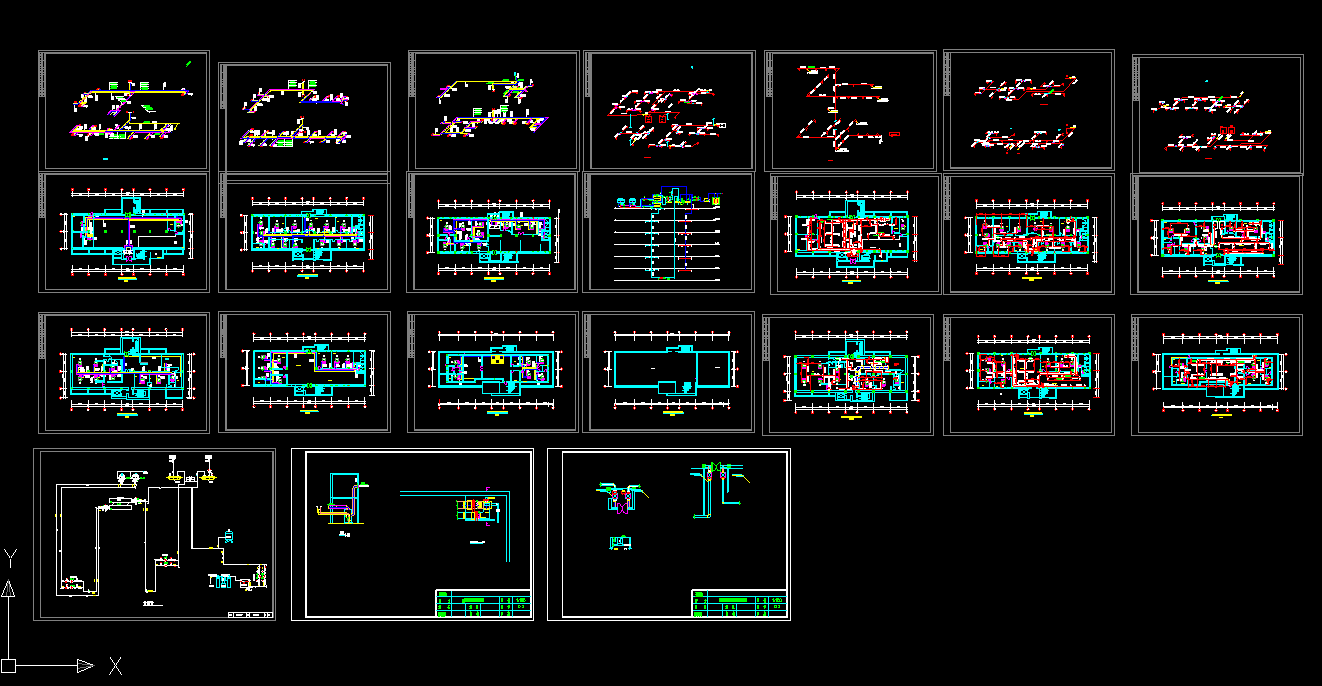

CAD版本图纸，共24张

1  原始资料（本设计选取地点为沈阳市）

1.1  工程名称及概况

   沈阳中日友好商务会馆

   建筑面积：3392.8㎡,层高4.2m,有一到五层楼,加一个地下层.

1.2  气象资料：

1. 冬季室外参数：室外计算干球温度tg=－22℃, 室外计算相对湿度Ф=64%

2. 夏季室外参数：室外计算干球温度tg=31.40C,室外计算相对湿度Ф=64%

3. 冬季室内参数建议值：tg=18~220C,Ф=40~60%,v≯0.2m/s

4. 夏季室内参数建议值：tg=24~280C,Ф=40~65%,v≯0.3m/s

1.3  动力资料：

1. 冷源：冷水机组进水温度70c,回水温度120c,温差?t=50c

2. 热源：0.3Mpa饱和蒸汽，(由锅炉房供给)

3. 水源：城市自来水。

4. 电源：220/380v

1.4  土建资料：

1.4.1 外墙体：根据建筑条件图，按《空调负荷专刊》7号型墙计算

             δ=370mm，无保温层

1.4.2内墙体：δ=240mm红砖抹灰

1.4.3 屋面：  根据建筑条件图，（见《空调冷负荷专刊》6号Ⅱ型结构）δ=180mm，保温层材料为水泥膨胀珍珠岩,保温厚度为100㎜

1.4.4 地面：  ［采用大理石铺地（非保温地面）］

1.4.5 门窗：  由施工图上给出（由指导教师给出）

1.4.6层高： 4.2m

2  负荷计算

本次设计采用面积指标法算负荷。在每层中挑选朝向和房间功能有特点的4个房间计算冷负荷和热负荷，然后计算这些房间的冷负荷面积指标和热负荷面积指标，得到的即为本建筑的冷负荷面积指标和热负荷面积指标，然后的计算个房间的冷负荷和热负荷。

2.1  夏季空调冷负荷逐时计算：

以1房间为例现分项逐次计算.考虑到节能以及此建筑的功能,1房间夏季设温度为27℃,室内相对湿度

2.1.1  外墙冷负荷

    由《空调负荷专刊》P49中查得墙体属于7号II型墙，外墙传热系数为K=1.16W/m2℃.由表3-3（外墙冷负荷计算温度t1表）查的不同朝向的t1值,并由表3-4（地点修正值）查得沈阳市的地点修正值，得到修正后的温度t1，。按各朝向外墙面积计算出外墙逐时冷负荷，
