T156-某五层框架综合办公楼设计8800平米 下载积分：150　资料编号： T156

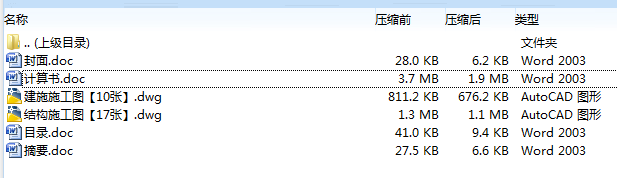

作品包括:

WORD版本说明书1份,共88页，约19000字

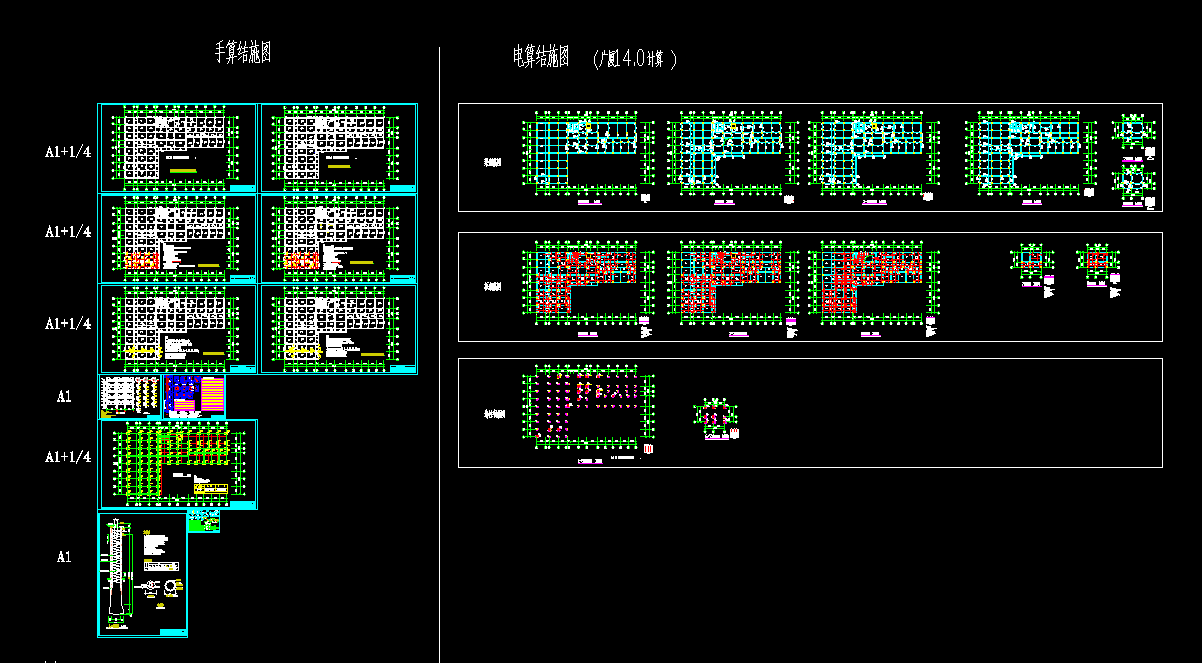

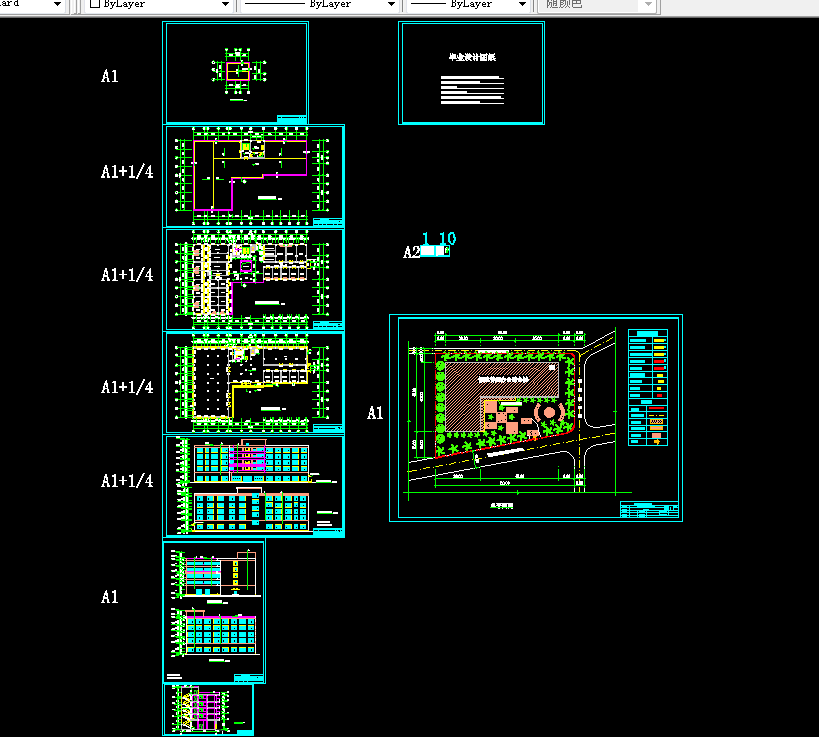

CAD版本图纸，共27张

摘  要

   本次毕业设计是设计某市风景区水库旁拟建管委会办公综合楼设计。设计的内容为建筑设计部分和结构设计部分。毕业设计是土木工程专业的必修课程，我的设计是某市风景区水库旁拟建管委会办公综合楼，设计采用钢筋混凝土现浇框架结构，建筑层数为五层，建筑总高度24.4m。根据设计要求，设防烈度为7度，抗震等级为三级，设计中要考虑抗震设计。设计包括结构部分、基础等。根据任务书定出平面布置。本方案主体结构为双向承重框架，横向框架等跨。在进行荷载计算和构件截面估算后，选取了一榀框架进行计算，计算内容包括框架梁柱截面尺寸的选取及线刚度的计算；恒载、活载、地震作用下梁端、柱端弯矩、剪力的计算；框架内力组合；框架梁柱配筋计算；楼梯配筋计算及基础配筋计算。框架受力钢筋主要采用Ⅱ级钢筋，箍筋主要采用Ⅰ级钢筋.基础采用钢筋混凝土柱下独立基础。整个方案设计基本符合设计和结构要求，具有一定的合理性。

通过对某市风景区水库旁拟建管委会办公综合楼楼层平面图、剖面图、构造图的绘制和结构的设计，熟悉了设计的全过程，掌握了结构设计计算的基本方法，圆满地完成了毕业设计任务。同时，对这些年所学的专业知识和基本概念有了更深的理解，从而提高了分析和解决实际问题的能力。

关键词：

框架结构   板的设计   荷载计算   内力计算   内力组合    配筋设计     基础设计

目      录

摘  要……………………………………………………………………………………  (I)

第一章  工程概况…………………………………………………………………… (1)

（一）、 设计技术条件…………………………………………………………………  (1)

（二）、 建筑资料………………………………………………………………………  (1)

第二章  结构平面布置……………………………………………………………  (3)

第三章  梁板尺寸初选……………………………………………………………  (5)

（一）、  屋面梁尺寸初选……………………………………………………………  (5)

（二）、  标准层梁尺寸初选…………………………………………………………  (5)

（三）、  板厚的选取…………………………………………………………………… (5)

第四章  柱截面初选……………………………………………………………… （6）

第五章  板的设计…………………………………………………………………… （7）

（一）、 荷载计算…………………………………………………………………………(7)

（二）、 屋面板内力计算……………………………………………………………… (9)

（三）、  标准层楼板内力计算…………………………………………………………(14)

第六章  楼梯设计……………………………………………………………………（18）

（一）、设计示意图及基本资料……………………………………………………… (18)

（二）、荷载计算过程…………………………………………………………………… (19)

（三）、正截面承载能力计算………………………………………………………… (20)

（四）、斜截面承载能力验算………………………………………………………… (21)

（五）、裂缝宽度验算…………………………………………………………………… (21)

（六）、平台板设计……………………………………………………………………… (22)

（七）、平台梁设计……………………………………………………………………… (23)

（八）、施工配筋图……………………………………………………………………… (24)

第七章  地震荷载作用下B轴横向框架内力计算…………………… （25）

（一）、抗震要求………………………………………………………………………… (25)

（二）、水平地震作用计算……………………………………………………………… (25)

（三）、结构基本自振周期计算…………………………………………………………(27)

（四）、横向地震作用计算………………………………………………………………(28)

（五）、抗震变形验算…………………………………………………………………… (29)

（六）、地震作用下框架的内力分析……………………………………………… (31)

（七）、地震作用下第B横向框架梁柱内力图……………………………………(32)

第八章  竖向荷载作用下B轴横向框架内力分析……………………（35）

（一）、竖向荷载作用下内力计算分析荷载………………………………………(35)

（二）、竖向荷载作用下内力分析……………………………………………………(38)

第九章  内力组合…………………………………………………………………（59）

（一）、框架梁内力………………………………………………………………………(59)

（二）、框架内力柱内力…………………………………………………………………(62)

第十章  框架梁柱配筋计算……………………………………………………（65）

（一）、横向框架梁的配筋……………………………………………………………(65)

（二）、轴压比验算………………………………………………………………………(71)

（三）、框架柱的配筋……………………………………………………………………(71)

第十一章  框架节点设计…………………………………………………………（77）

（一）、《混凝土结构设计规范》（GB50010-2002）规定…………………………(77)

（二）、三、四级抗震等级的框架节点核心区可不进行计算……………………(78)

第十二章  基础设计……………………………………………………………… （79）

（一）、基础梁设计………………………………………………………………………(79)

（二）、基础设计…………………………………………………………………………(81)

第十三章  手算与电算结果比较…………………………………………… （85）

结论……………………………………………………………………………………… （87）

参考文献…………………………………………………………………………………（88）

第一章  工程概况

（一）、 设计技术条件

本工程为某市风景区水库旁拟建管委会办公综合楼。

本工程为钢筋混凝土框架结构，共建五层，首层层高为5.4m，二层以上层高为3.6m，建筑总高度24.4 m.柱、梁、板采用现场浇筑。基础采用桩基础，抗震等级为三级。

（1）地质资料

场地范围内土质构成，自地表向下依次为：

A层：杂填土，厚度0.7m，地基承载力标准值fk=80kpa

B层：亚粘土，厚度0.5~1.0m，地基承载力标准值fk=150kpa

C层：粘土，厚度5~7m，硬塑状，地基承载力标准值fk=240kpa

（2）水文资料

拟建场地地势平坦，自然地表标高24.50m，实测最高地下水位21.00m，水质无腐蚀性。

（3）气象资料

东南风向，基本风压值为0.35kn/m2，基本雪压So=0.60kn/m2，

（4）地震资料

抗震设防烈度为7度，Ⅱ类场地。

（二）、 建筑资料：

（1） 墙厚：外墙、楼梯间墙为180mm实心砖墙，其余为120mm实心砖墙。

（2） 屋面做法（自上而下）

40mm厚水泥砂浆坐砌珍珠岩隔热板

8mm两毡三油防水层

20mm厚1:3水泥砂浆找坡

25mm厚水泥砂浆找平层

100mm厚钢筋混凝土板

13mm厚板底抹灰

（3） 楼面做法（自上而下）

耐磨砖贴面

20mm水泥砂浆面层

100mm/120mm厚钢筋混凝土板

13mm厚板底抹灰

（4） 卫生间、阳台、厕房做法（自上而下）

10mm防滑砖贴面

20mm厚水泥砂浆面层

100mm厚钢筋混凝土板

13mm厚板底抹灰

（5） 本工程混凝土强度等级为C25，钢筋采用HPB235级钢筋。
