T164-大连市某五层框架住宅楼设计【三单元三户型】 下载积分：200　资料编号： T164

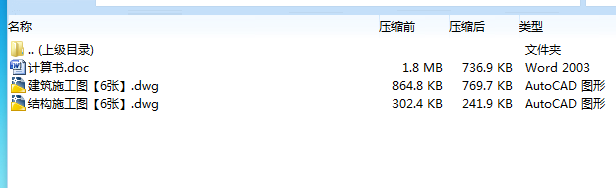

作品包括:

WORD版本说明书1份,共82页，约16000字

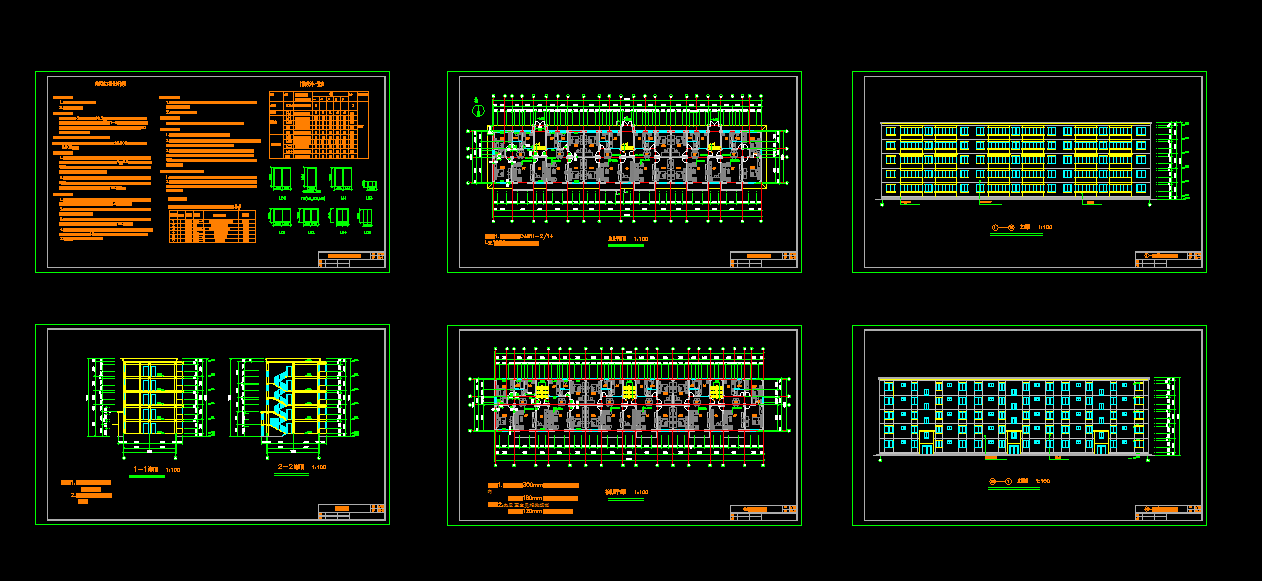

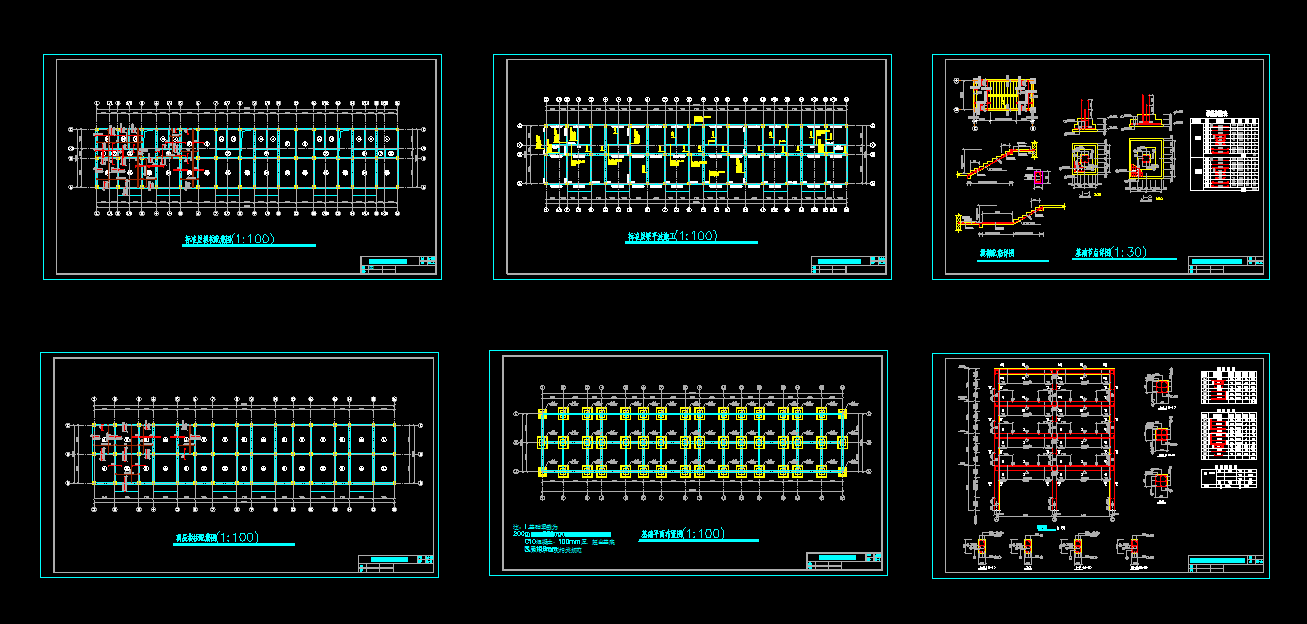

CAD版本图纸，共12张

摘要

本设计题为“大连市清水园住宅楼”。设计共五层，三个单元，一梯两户，A户三室两厅二卫118.04m2 ，B户两室两厅一卫94.88m2，C户三室两厅一卫110.54m2，总建筑面积约为3414.15m2。各层建筑层高为3.0m，总建筑标高为16.2m。结构形式采用现浇钢筋混凝土全框架结构,体型简洁，有利于抗震。抗震设防烈度为7度，场地土类别为Ⅱ类，耐火等级为二级。

设计内容包括建筑设计，结构设计，施工图绘制以及外文参考文献翻译等四个主要部分。结构计算部分选取一榀框架进行手算，包括荷载、内力和配筋计算。对整个结构则采用pkpm软件进行配筋计算。设计全部按国家标准，符合经济、实用、美观、安全的原则。

在王吉忠老师的指导下，我顺利地完成了本次毕业设计。本设计从资料准备到设计计算的整个过程中，我参阅了不少设计参考资料及建筑规范，并且和同学一起研究讨论，解决了在设计中遇到的很多问题。通过本次毕业设计，我提高了自学能力，对土木工程专业的知识内在联系有了进一步的了解，并为今后的学习和工作奠定了一定的基础。这是一次难得的学习机会。

关键词：建筑；框架结构；设计简介

目    录

摘要 I

Abstract II

1  建筑设计说明书 2

1.1设计依据 2

1.2设计思路 2

1.3平立面布置 2

1.3.1总平面布局 4

1.3.2立面设计 4

1.4楼梯间设计 4

1.5地面、屋面、顶棚及墙面做法 5

1.5.1地面、屋面 5

1.5.2顶棚 8

1.5.3墙面 8

1.6其它节点细部构造做法 9

1.6.1排水构造 9

1.6.2窗台及门窗过梁 10

1.7保温及防潮、防水 10

1.8其它 11

2  结构设计说明书 12

2.1结构类型及布置 12

2.2材料 12

2.3框架设计 12

2.3.1屋面荷载 13

2.3.2标准层荷载 15

2.3.3 底层楼板荷载 16

2.3.4 地震作用 16

2.3.5 风荷载计算 20

2.4内力计算及内力组合 21

2.4.1竖向荷载作用下的内力计算 21

2.4.2水平荷载作用下内力计算 34

2.4.3恒载、活载及水平荷载作用下的内力图 36

2.4.4内力塑性调幅及内力组合 49

2.5构件设计 60

2.5.1延性框架设计的要点 60

2.5.2框架梁设计 61

2.5.3框架柱设计 64

2.6楼板配筋计算 69

2.6.1荷载设计值荷载计算： 69

2.6.2计算跨度 69

2.6.3弯矩计算 69

2.6.4截面设计 70

2.7楼梯计算 70

2.7.1梯段板设计 71

2.7.2平台板设计 71

2.7.3平台梁设计 72

2.8基础设计 72

2.8.1承载力设计值 73

2.8.2 按轴压初步估计基底尺寸 73

2.8.3基地压力计算 73

2.8.4 基础高度计算 74

2.8.5 配筋计算 75

参考文献 77

致    谢 78

1  建筑设计说明书

1.1设计依据

1、总平面布置图

2、相关规范

3、设计条件

(1)本工程总建筑面积3400m2，三个单元，一梯两户，标准层大套A户型面积约为120m2(三室两厅，二卫一厨)，C户型面积约为110m2(三室两厅，一卫一厨)，小套约为90m2(两室两厅，一卫一厨)。

(2)本工程结构型式采用现浇钢筋混凝土全框架结构，层数5层。

(3)抗震设防烈度7度，设计基本地震加速度值为0.10g，设计地震分组为第一组。

(4)本工程地质条件：该场地地层简单，土层承载力设计值为： 。

(5)大连市冻融深度700mm，地下水位在地表以下2.5米处。

(6)大连市基本风压0.65kN/m2(标准值)，基本雪压0.4 kN/m2 。

(7)场地类别属于Ⅱ类。

(8)耐火等级二级。

(9)地面粗糙度为B类。

1.2设计思路

1、真正的五明设计，光线充沛，通风自如流畅。

2、4.5米大开间客厅，宽敞明亮，大家风范。

3、客厅直接与阳台相连，采光极佳，视觉通透。

4、卧室宽敞，家具布局随心所欲。

5、A户型主卧室自带卫生间，更加人性化。

6、全部明卫设计，满足更高的通风采光要求。

1.3平立面布置

本设计共5层，三个单元，一梯两户，A户118.04m2 ，B户94.88m2，C户110.54 m2，总建筑面积3414.15m2。单元布置图如图1.1。

各层建筑层高为5m，总建筑标高为16.2m。
