T207-双盘摩擦压力机的设计 下载积分：50　资料编号： T207

作品包括:

word说明书一份,29页,约12000字左右

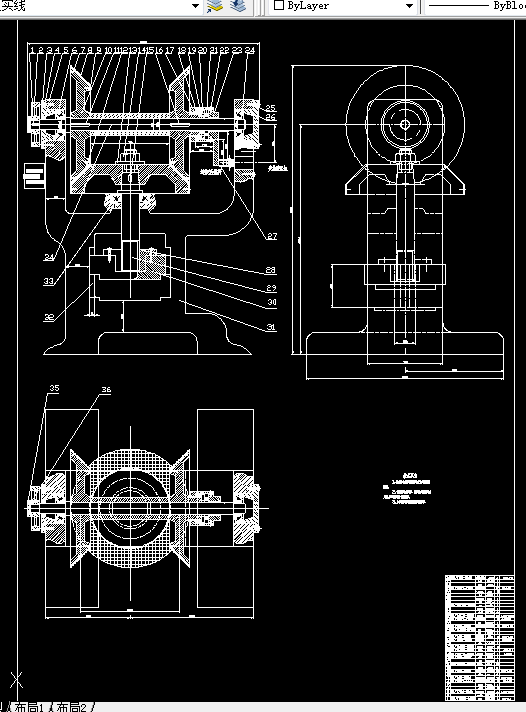

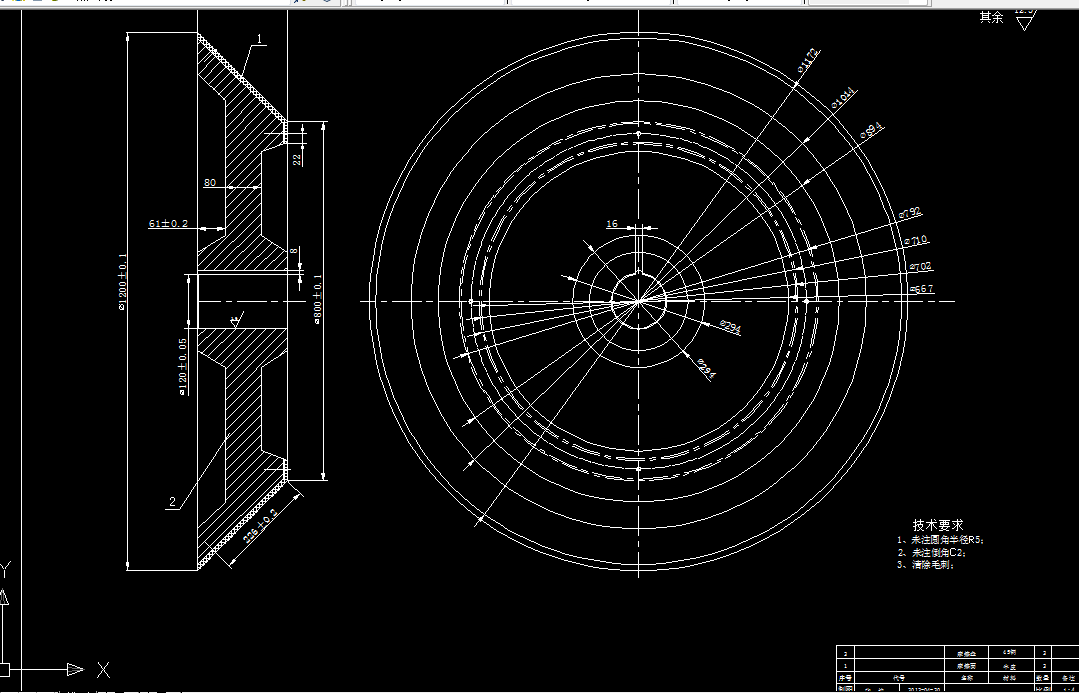

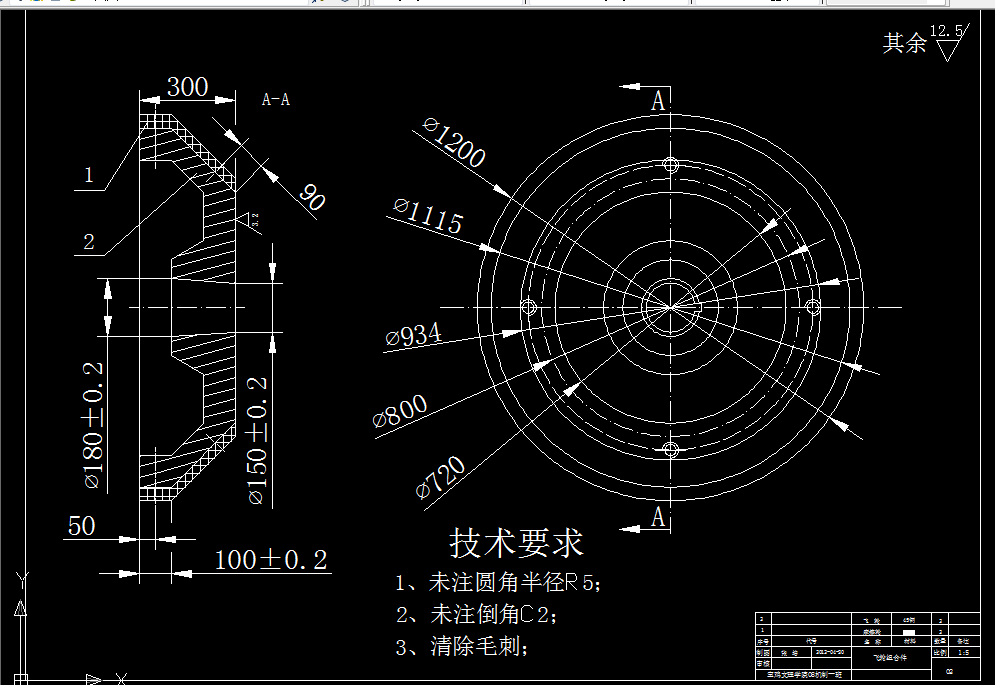

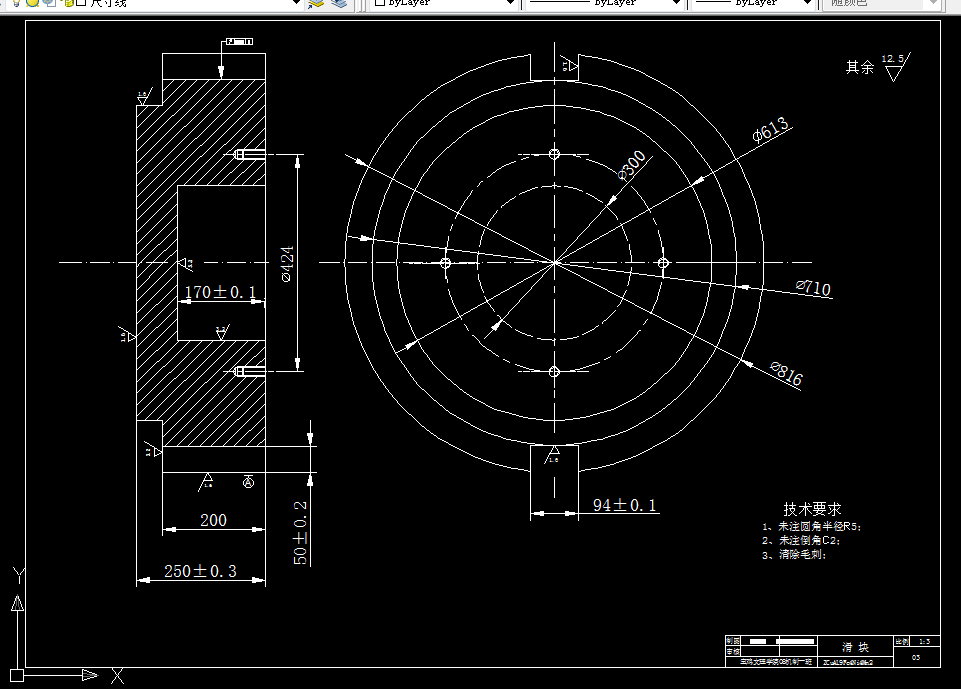

CAD版本图纸，共8张

双盘摩擦压力机的设计

摘要：双盘摩擦压力主要特征是飞轮由摩擦机构传动，机器的传动链由一级皮带传动、正交圆盘摩擦传动和螺旋滑块机构组成。双盘摩擦压力机具有结构简单、能量大、噪音低、寿命长、安全可靠、使用维修方便等特点，适用于有色及黑色金属的模锻、挤压、切边、弯曲、校正及耐火材料等制品的压制成型等工作，广泛应用于航空、汽车、拖拉机、工具制造、纺织机械以及不锈钢锅复合底压力焊接等领域。21世纪的制造业随着科技、经济的高速发展，正从以机器为特征的传统技术时代，向着信息为特征的技术时代发展，即用信息技术改造和提升传统产业。近年来，压力机市场一直保持增长的速度快速发展，压力机制造企业的所有制成分也发生了巨大变化，除了国有企业外，集体、合资、独资和私营也得到了快速发展。

关键词：双盘摩擦压力机；设计；校核

目  录

绪论 1

1. 设计双盘摩擦压力机 1

1.1双盘摩擦压力机的结构特征和工作原理 1

1.1主要零部件特点及其作用 2

2. V带设计及相关计算 3

2.1传动的总体分析 3

2.2电动机的选择 3

2.3 V带的选择 4

3.  V带轮的设计 6

3.1对带轮材料的要求 8

3.2常用材料 8

3.3带传动的张紧 8

4.  摩擦副选择 9

4.1 摩擦副传动原理及优点 9

4.2 摩擦轮传动形式 9

4.3 摩擦副材料及润滑 9

4.4 摩擦轮的尺寸初定 10

4.5 飞轮的尺寸初定 10

5.  螺旋副设计 10

5.1 螺旋传动的类型选择 10

5.2 滑动螺旋的和材料 10

5.3 滑动螺旋的设计计算 11

6.  轴的选择 16

6.1 轴的最小直径的初步确定 16

6.2 轴的结构设计 17

6.3 轴的材料选择 17

6.4 轴的相关计算 18

7.  轴承的润滑 23

7.1 圆锥滚子轴承的润滑.........................................23

7.2 推力球轴承的滑.............................................23

8.  液压控制系统的设计 24

设计总结 26

参考文献 28

 谢辞...............................................................29
