T212-小功率机械摩擦式无级变速器结构设计P=1.5 下载积分：50　资料编号： T212

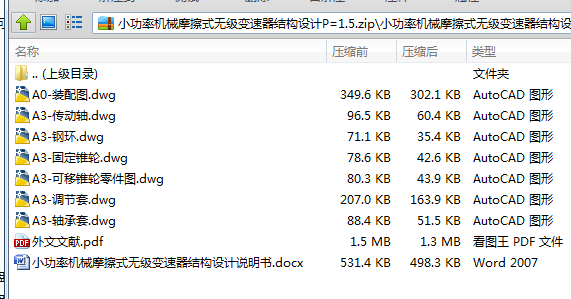

作品包括:

word说明书一份,38页,约17000字左右

任务书一份

外文翻译一份

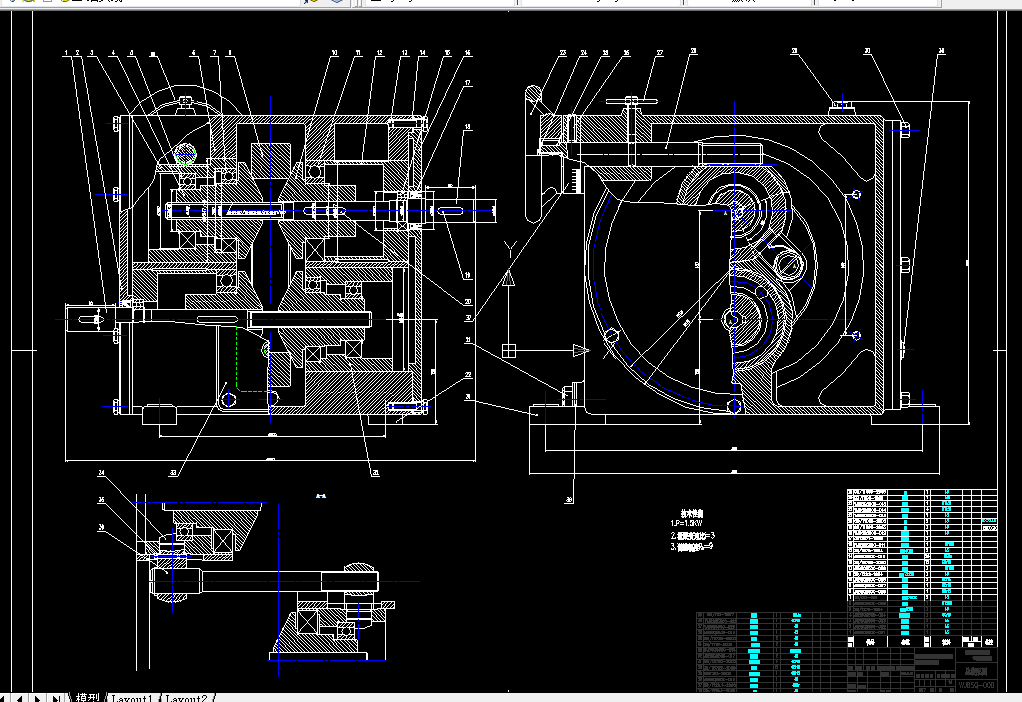

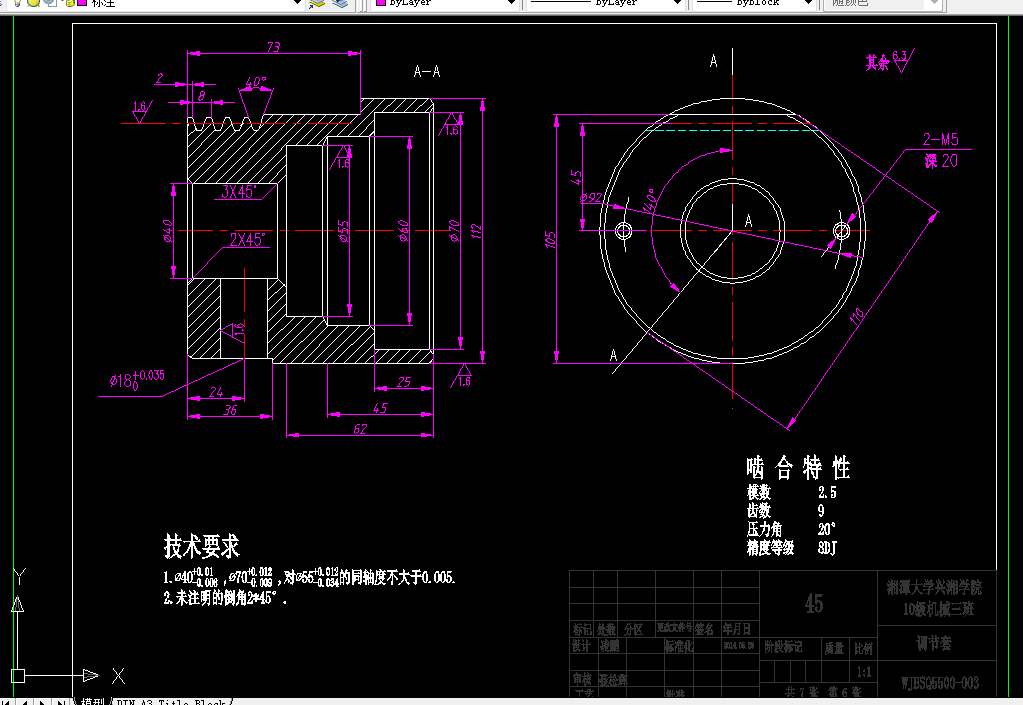

CAD版本图纸，共7张

一、主要内容及基本要求

      1、设计一种以钢环作为中间元件的机械摩擦式无级变速器；

      2、输入功率P=1.5kw，输入转速n=1400rpm，调速范围R=9；

      3、完成装配图A0#1张，零件图总量不少于A0#1张；

      4、设计计算说明书一份；

      5、英文文献翻译一份，不少于3000Words。

摩擦式机械无级变速器结构设计

摘要

在某种控制的作用下，使机器的输出轴转速可在两个极值范围内连续变化的无级变速器传动随着机械、材质及加工工艺的高速发展和其需求量日益增多而得到广泛应用和发展。无级变速器的主动和从动两根轴通过传递转矩的中间介质（机械构件、流体、电磁流等）把两根轴直接或间接地联系起来并传递动力。当对主、从动轴的联系关系进行控制时，则两轴间的传动比发生变化（在两极值范围内连续而任意地变化）。用机械构件作为中间介质的为机械无级变速器，其包括摩擦式和脉动式。无级变速器与定传动比传动及有级变速传动（它只有有限的几种传动比）相比，其优点是能够根据工作需要在一定范围内连续变换速度，以适应输出转速和外界负载变化的要求，摩擦式机械无级变速器依靠传动元件之间的摩擦进行传动，钢材材质、加工工艺水平和润滑油料品质等因素是摩擦式机械式无级变速器不断发展的重要保证。本文通过查阅相关的诸多文献和书籍手册等进行钢环式无级变速器原理及其结构、变速原理的传动结构的实现的研究，并对摩擦式机械无级变速器进行结构设计，可直接作为设计文件或指导文件进行生产加工。

关键词：无级变速器；摩擦式；传动；润滑；

目  录

摘要 7

Abstract: 8

第一章  绪论 9

§1.2  机械无级变速器的特征和应用 10

§1.3机械无级变速器的选用和润滑密封 12

§1.4 本文的主要内容及要求 14

第二章 摩擦无级变速器的机械特性加压装置和调速机构 15

§2.1  机械特性 15

§2.2  调速操纵机构 16

§2.3  加压装置 17

第三章 摩擦式无级变速器设计说明和计算过程 18

§3.1  摩擦机械无级变速器的工作原理 18

§3.2  摩擦无级变速器的特点 19

§3.3  锥轮的设计与计算 19

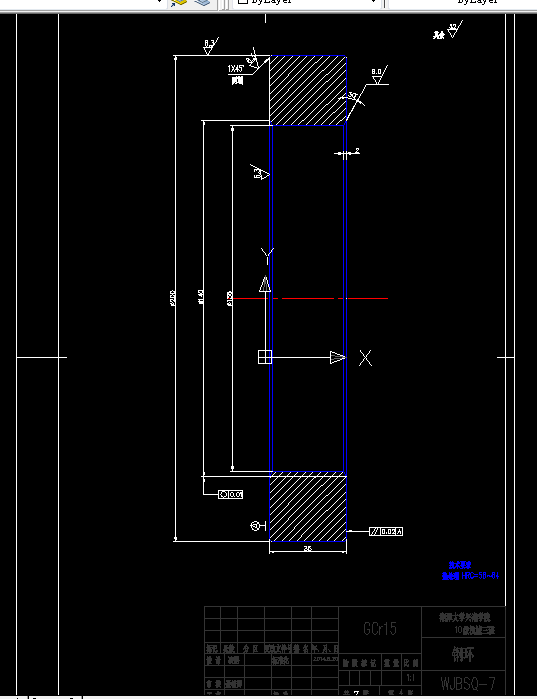

§3.4  钢环的设计与计算 23

1、钢环尺寸和参数的确定 23

2、强度验算 25

§3.5  轴系的设计 26

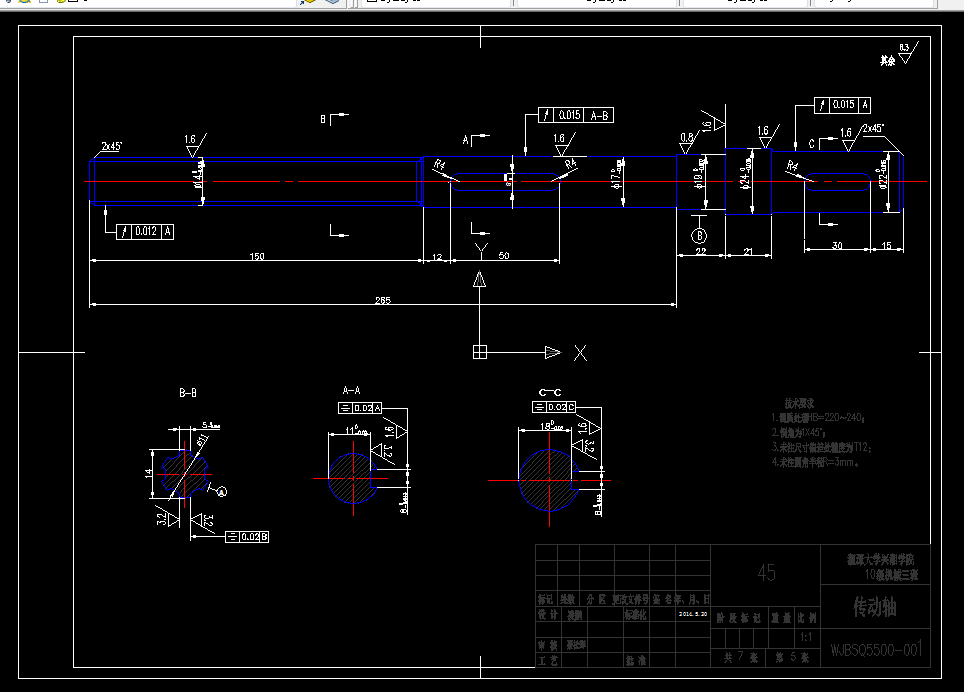

§3.6  轴的结构设计 27

第四章   主要零件的校核 29

§4.1 ．输出，输入轴的校核 29

§4.2 . 轴承的校核 30

总 结  31

致 谢  32

参考文献资料 33
