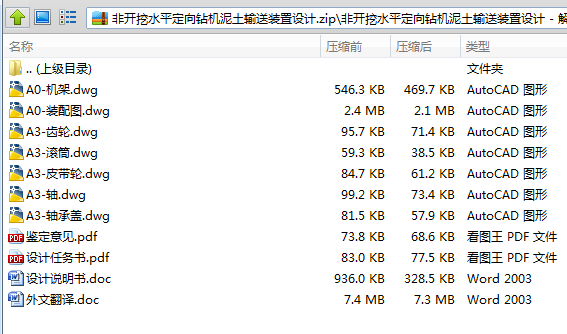

作品包括:

word说明书一份,36页,约11000字左右

任务书一份

外文翻译一份

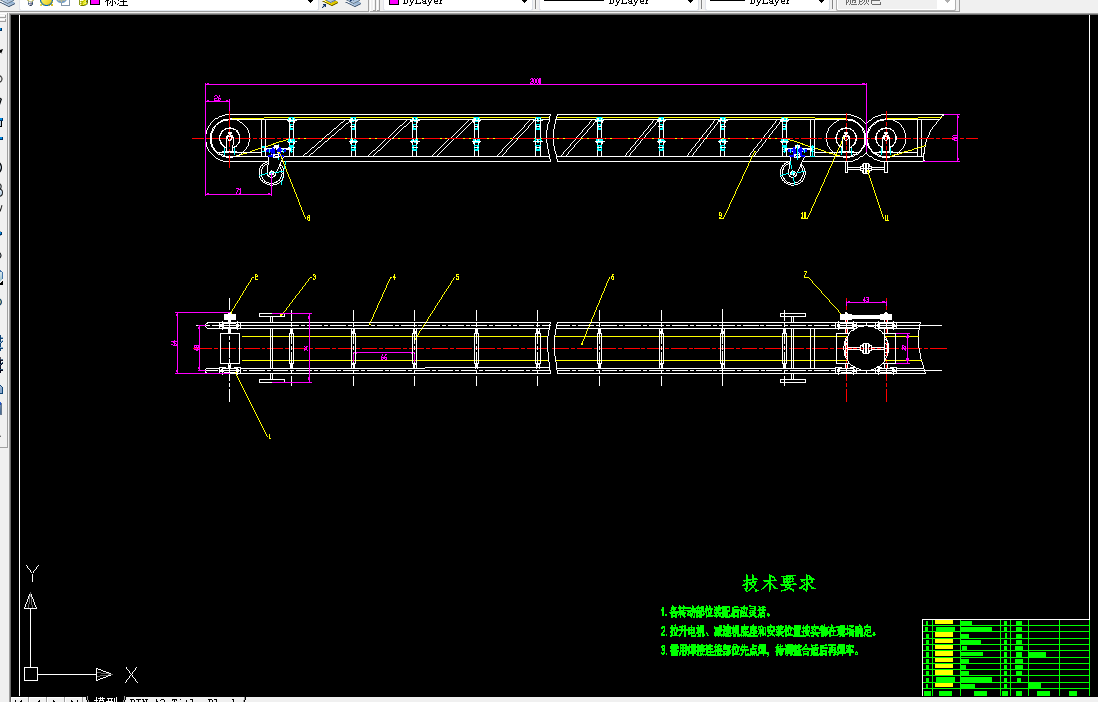

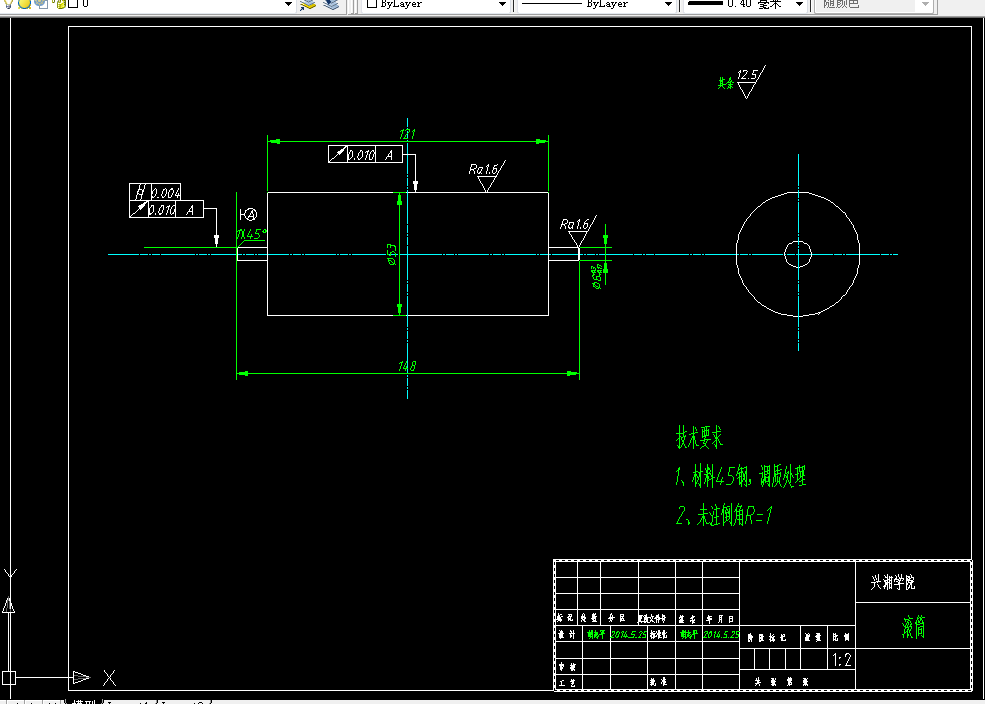

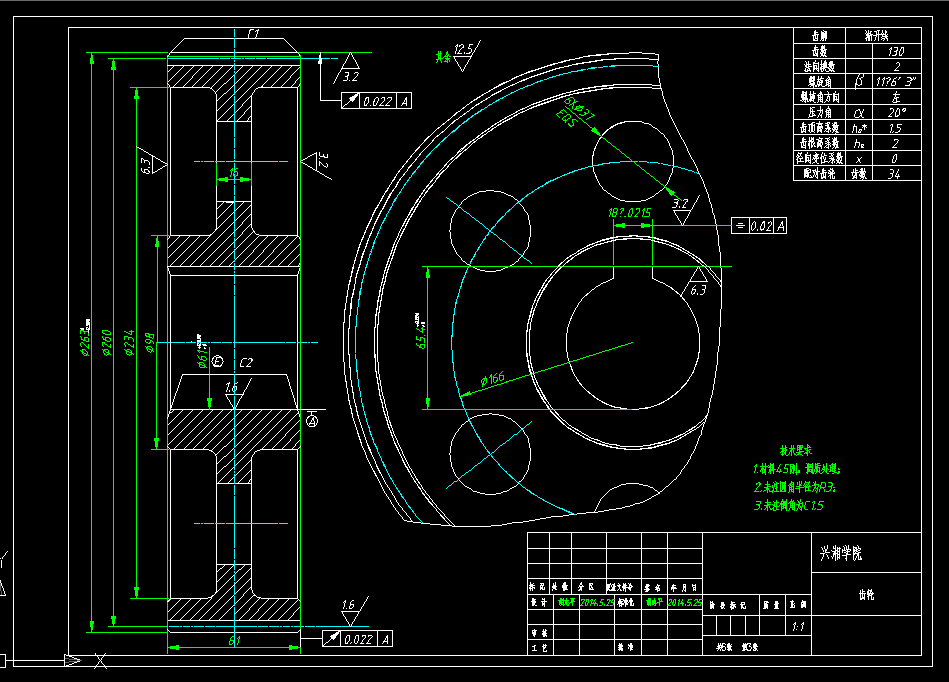

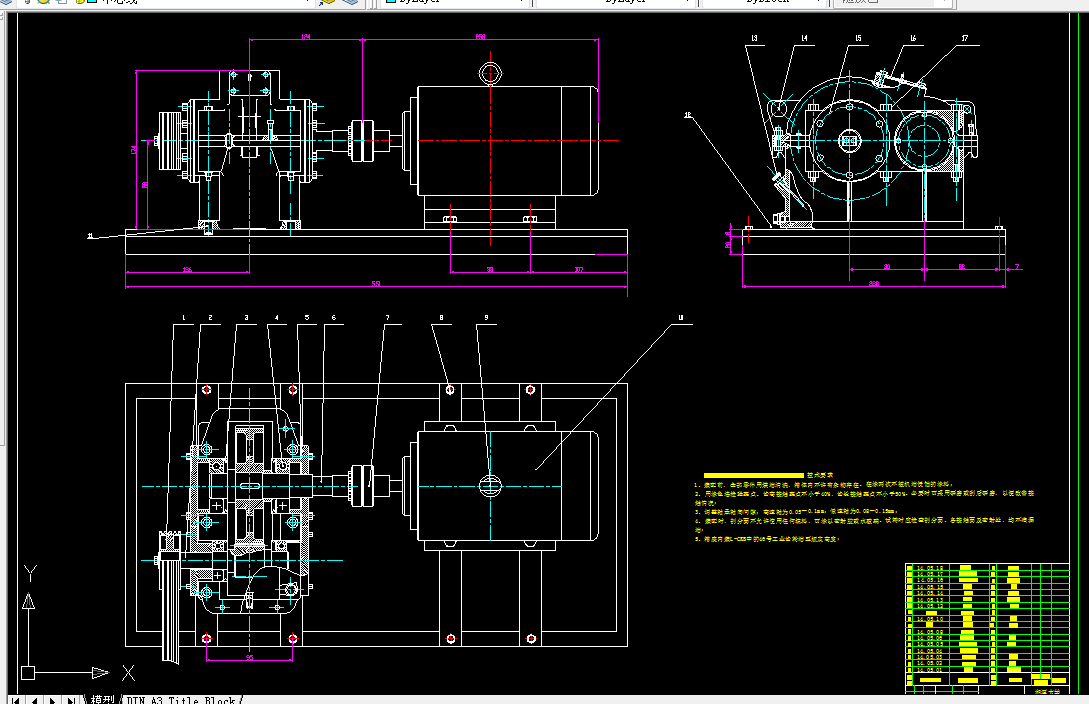

CAD版本图纸，共7张

非开挖水平定向钻机泥土输送装置设计

[摘要]：   通过分析非开挖钻机泥土输送装置国内外研究现状，应用和具体的检测方法，经过查阅相关资料、讨论，拟定采用分节带式输送机实现该功能，带式输送机为电机驱动，通过一级齿轮减速箱和V带传动将动力传输到滚筒，滚动转动带动皮带运输泥土。本文的设计思路主要是先计算出带式输送机的运输量及阻力，对带式输送机相关设备进行选型，通过阻力计算选择电机型号，再设计减速箱、V带传动以及快速接头。最后对关键部件进行校核，通过校核计算得到了该机构的零件选型与零件加工尺寸，并验证了方案的可行性。通过AutoCAD出图，最终完成设计说明书的书写和外文翻译。

[关键字]：非开挖水平钻机；泥土输送；减速器；带式输送机

目录

Abstract II

第一章 文献综述 1

1.1  非开挖水平定向钻机简介 1

1.2  非开挖钻机国内外发展概况及发展趋势 1

1.2.1  非开挖钻机国内外发展概况 1

1.2.2  非开挖钻机发展趋势 2

第二章 泥土输送装置设计方案 3

2.1  输送装置简介 3

2.2  输送装置方案 3

2.3  带式输送机简介 4

2.4  带式输送机布置方式 5

第三章 带式输送机设计选型 6

3.1  原始数据 6

3.2  输送带速度选择 6

3.3  输送带宽度计算 6

3.4  功率计算 7

3.5  最大张力计算 8

3.6  输送带层数计算 9

3.7  驱动装置选型 9

3.8  分配各级传动比、各轴功率计算 10

3.9  托辊选型 11

3.10  其他部件选型 11

第四章 减速器设计 12

4.1  齿轮设计计算 12

4.2  轴设计计算 16

4.3  轴的校核 19

4.4  轴承的选择及校核计算 21

4.5  键的选择及校核计算 22

4.6  联轴器选择 23

4.7  减速器箱体设计 23

4.8  减速器润滑密封 24

第五章 带传动设计 25

5.1  确定计算功率 25

5.2  选择带型号 25

5.3  选取带轮基准直径 25

5.4  确定轴间距和带的基准长度 25

5.5  验算小带轮包角 26

5.6  确定v带根数z 26

5.7  计算初拉力 26

5.8  计算作用在轴上的压轴力 26

5.9  V带轮的结构设计 26

第六章 快速接头选型 28

6.1  快速接头简介 28

6.2  快速接头选型 29

第七章 总结 30

参考文献 31

致谢 32

附录Ⅰ：翻译原文 33

附录Ⅱ：翻译 41
