T239-超声波洗衣机结构设计 下载积分：50　资料编号： T239

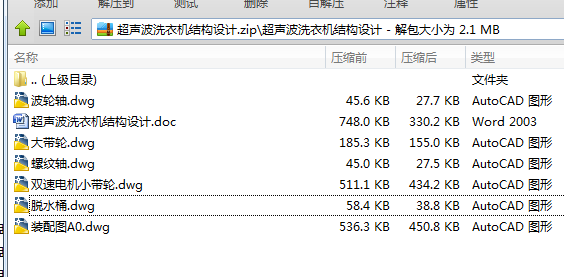

作品包括:

word说明书一份,37页,约13000字左右

任务书一份

CAD版本图纸，共6张

超声波洗衣机结构设计

摘 要

    目前市场上的洗衣机以滚筒和波轮洗衣机为主，还有一种将两者结合而成的一种揉搓式的洗衣机，这种常规机械搅拌似的洗衣机其相关技术参数和标准都已非常完善，产品种类已非常丰富，自动化程度已很高，市场普及化也非常高。但是这类洗衣机都有一些共同的缺点：浪费水，使用的洗涤剂污染环境，易损伤衣物，洗涤不均匀等。随着人们节能环保意识的增强，以及对洗衣质量要求的提高，新型的不使用水或者少使用水，对衣物损伤小的超声波智能化洗衣机成为各大洗衣机厂商研发的重点和未来市场的主打产品.本设计主要在揉搓式洗衣机基础上加装超声波发生器和超声波换能器，并在局部结构上做了一些创新设计，目的是最大程度的节水。在洗衣机的智能化和人机工程学方面亦有所兼顾，机器可以自动识别衣物质地和受污状况而自动选择洗涤方式以及洗涤液和水的用量。

关键词：超声波；揉搓；人机工程学；节水

目录

1. 绪论 1

1.1 洗衣机技术发展的历史现状及趋势 1

1.2 超声波清洗原理 1

1.3超声波技术在洗衣机上应用的可行性及前景 3

1.4选题目的及意义 3

1.5设计方案的提出及论证 4

2. 超声波洗衣机结构设计 5

2.1总体结构设计 5

2.2 超声波相关部件设计 7

2.2.1 超声波发生器的设计 7

2.2.2超声波换能器的设计 7

3. 电动机的选择 9

3.1 概论 9

3.2 洗涤电动机 9

4. 传动部分的设计计算 12

4.1 带传动的设计（一） 12

4.2 带传动的设计（二） 14

4.3 螺纹轴的设计 16

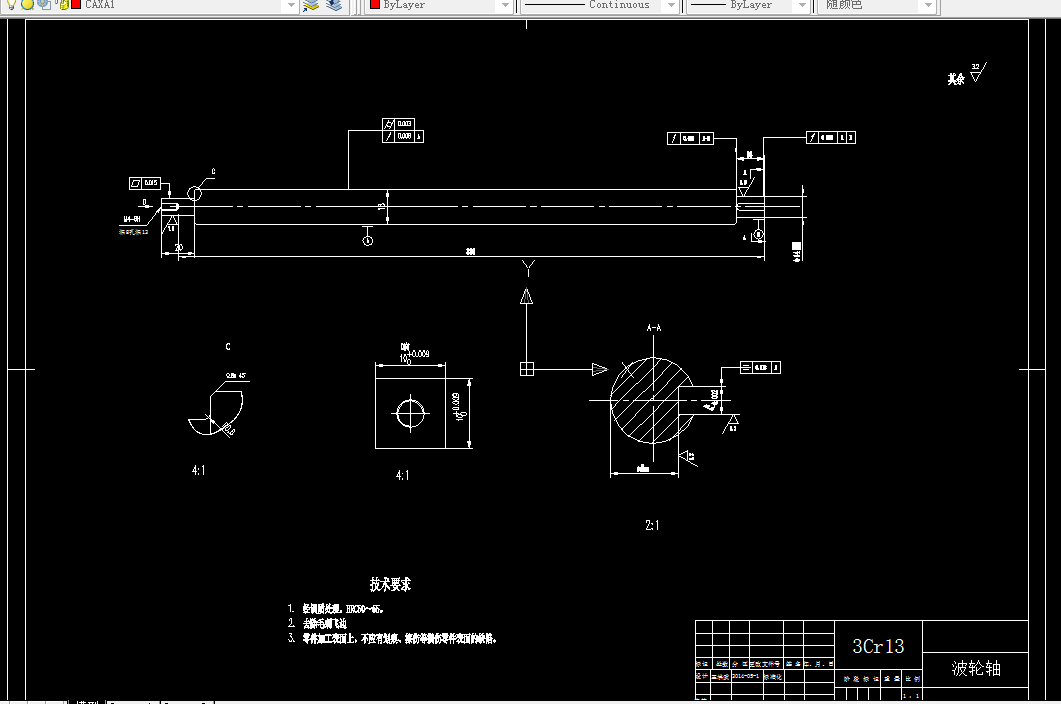

4.4 波轮轴的设计 21

5. 相关部件的设计和安装说明 24

5.1 洗衣机的底座及外壳 24

5.2 位开关和拨动开关 24

5.3 桶（盛水桶）及其安装 24

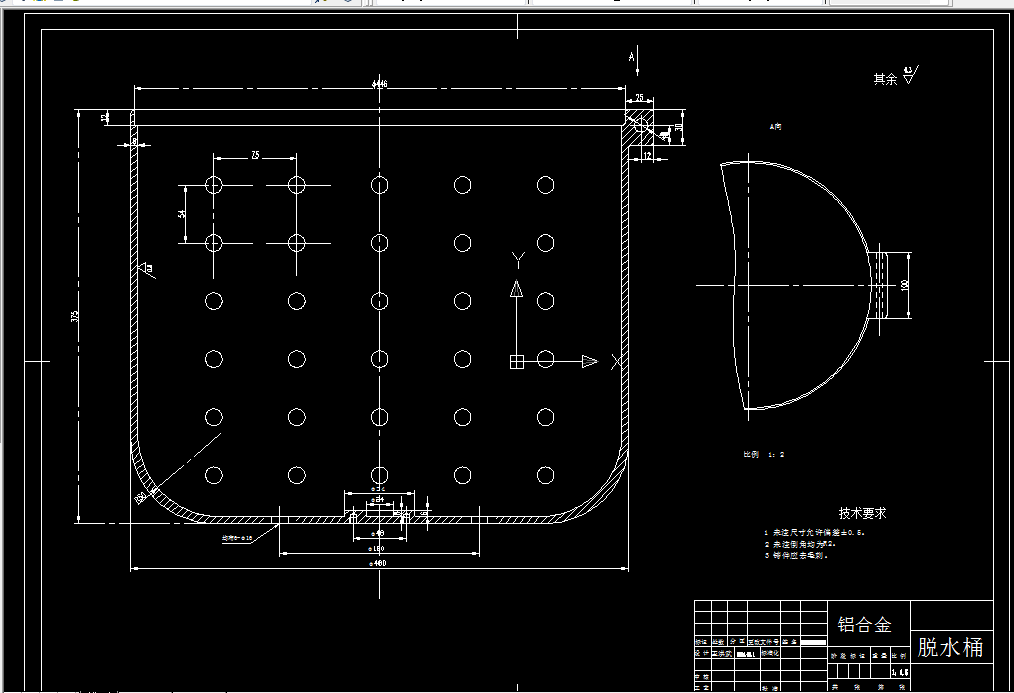

5.4 桶的结构设计 25

结  论 26

参考文献 27

致 谢 28
