T242-自行车用无级变速器结构设计 下载积分：50　资料编号： T242

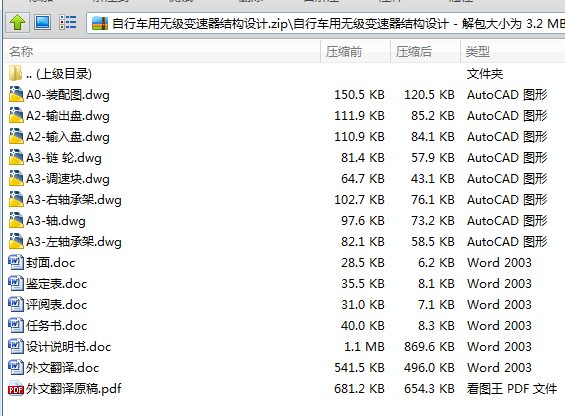

作品包括:

word说明书一份,38页,约15000字左右

任务书一份

外文翻译一份

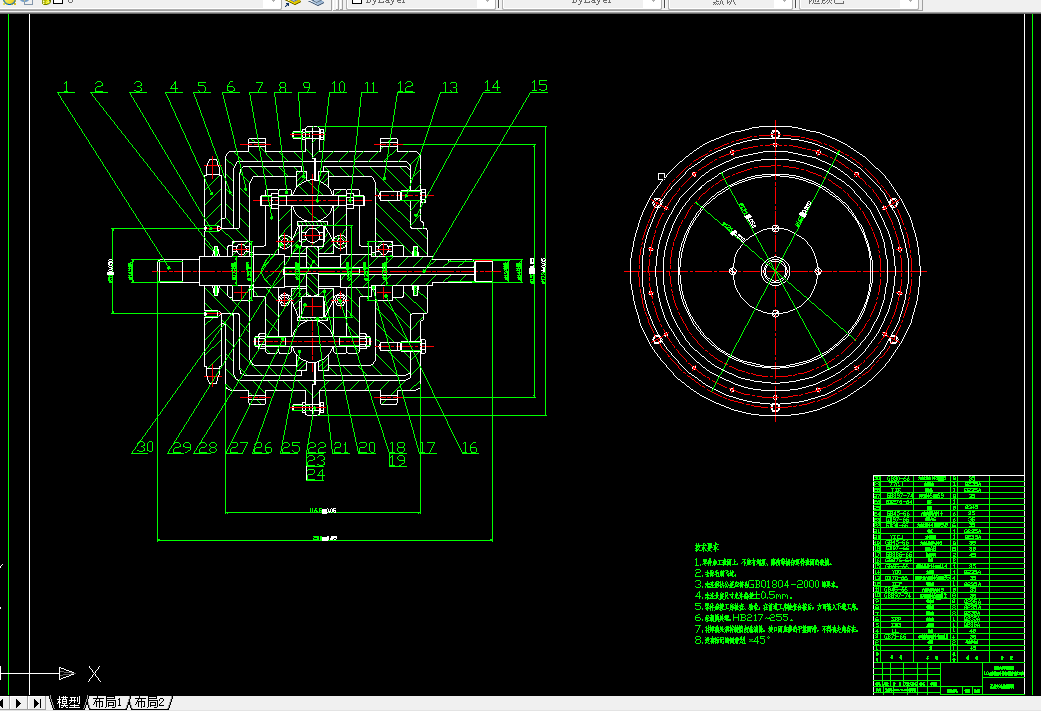

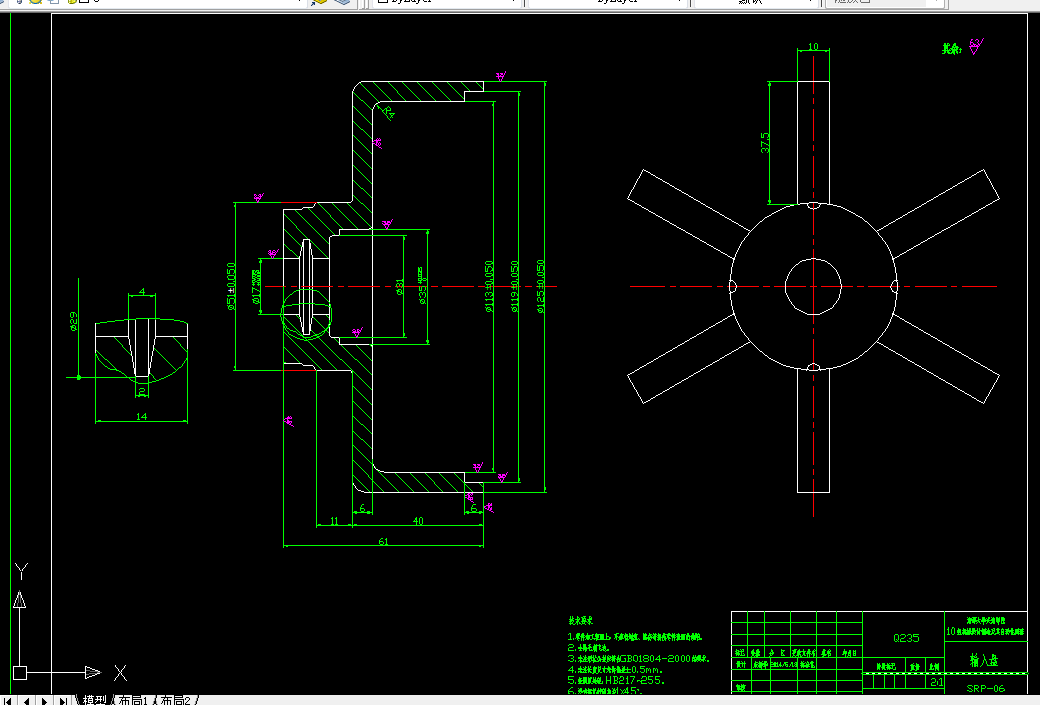

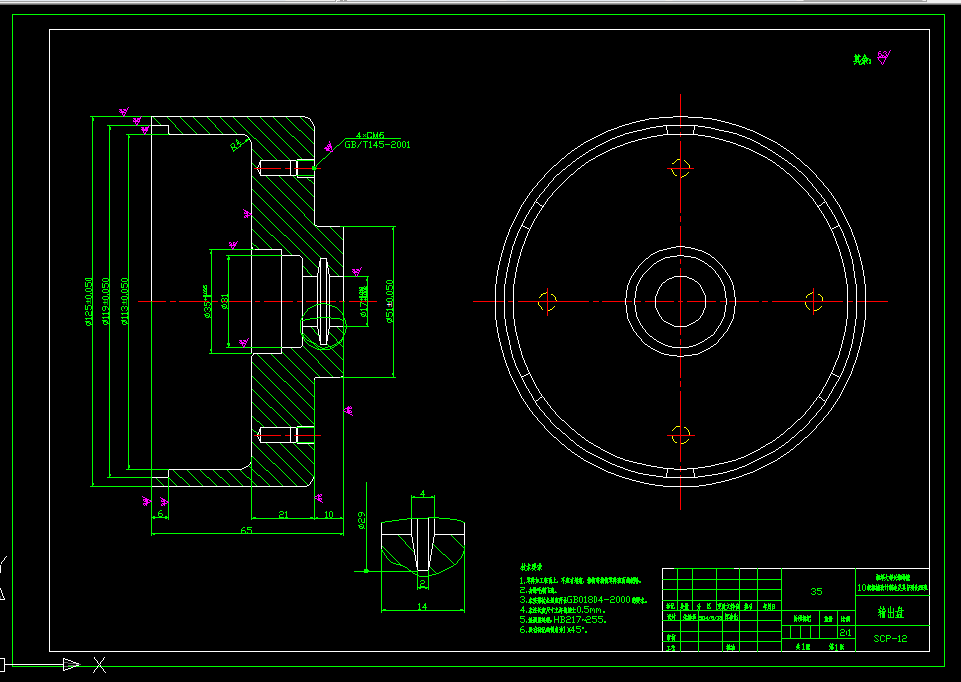

CAD版本图纸，共8张

自行车用无级变速器结构设计

摘 要

无级变速器传动是指在某种控制的作用下，使机器的输出轴转速可在两个极值范围内连续变化的传动方式。而无级变速器是这样的一种装置，它具有主动和从动两根轴，并能通过传递转矩的中间介质（固体、流体、电磁流）把两根轴直接或间接地联系起来，以传递动力。当对主、从动轴的联系关系进行控制时，即可使两轴间的传动比发生变化（在两极值范围内连续而任意地变化）。本文在分析各种无级变速器和无级变速自行车的基础上，把钢球外锥式无级变速器进行部分改装，从而形成了自行车的无级变速装置。该装置通过八个钢球利用摩擦力将动力进行输入输出，用一对斜齿轮进行分度调速，从而使自行车在0.75～1.22之间进行无级调速。研究表明：无级变速器被用于自行车方面可以大大改善自行车的使用性能，方便广大消费者使用。

关键字: 无级变速自行车  无级变速器  调速

目录

1 绪 论 3

1.1 机械无级变速器的概述及应用 3

1.2 无级变速器的分类 3

1.3 机械无级变速器的发展 4

1.4  无级变速自行车研究现状 6

1.5  毕业论文设计内容和要求 7

2 钢球行星式无级变速器的总体方案选择 9

2.1 采用螺旋传动实现球架的左右移动 9

2.2 依靠左右推动实现球架的移动 10

2.3 两方案的选择与比较 10

3 钢球行星式无级变速器部分零件的设计计算 11

3.1  钢球的设计计算 11

3.2 钢球支轴转角的设计计算 12

3.3 轴槽的长度及卡盘的倾斜角的设计计算 13

3.4  轴的设计计算 14

3.4.1 轴的选材及最小直径的计算 14

3.4.2 轴的结构设计 15

3.4.3 轴的校核 16

3.5  滚动轴承的选择 18

3.6  自行车无级变速器的安装 19

4 钢球行星式无级变速器的变速原理论证 20

4.1 关于本文的无级变速器 20

4.2  无级变速的运动结构分析 20

4.2.1无级变速的运动 20

4.2.2 变速原理分析 22

5 结论 23

参考文献 24

致谢 25

外文翻译 26
