T333-TDG200型高效斗式提升机设计 下载积分：50　资料编号： T333

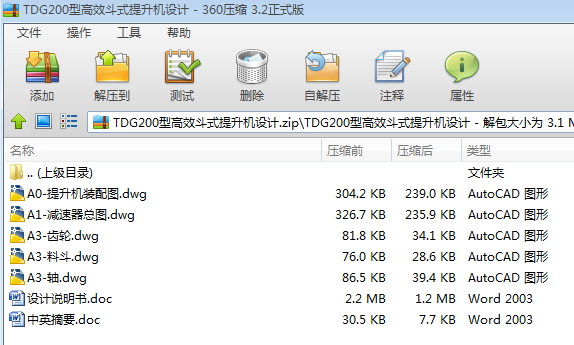

作品包括:

word说明书一份，共54页，约19000字

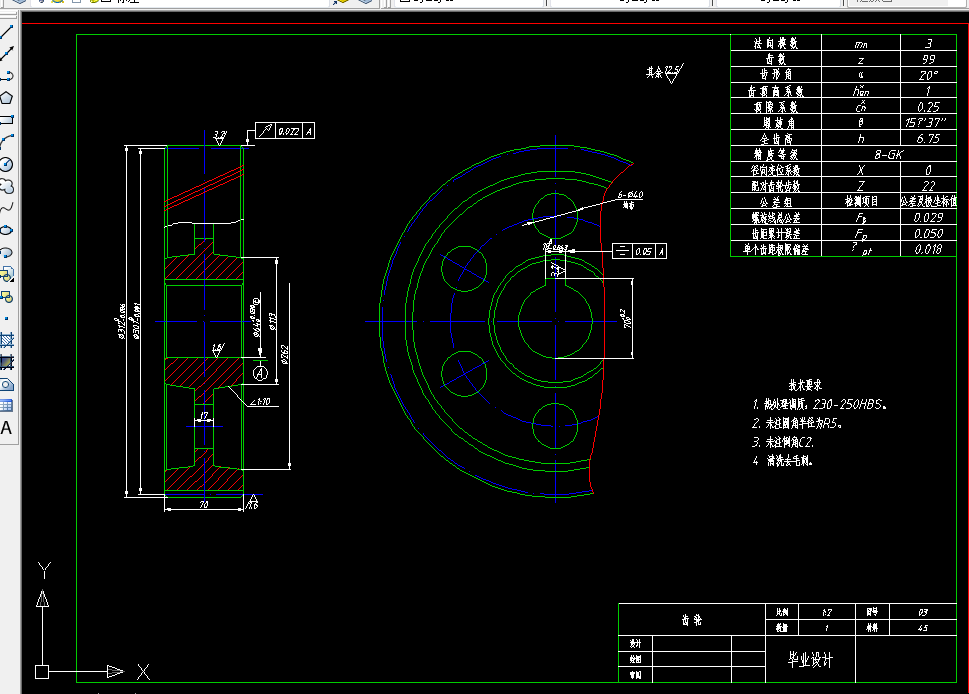

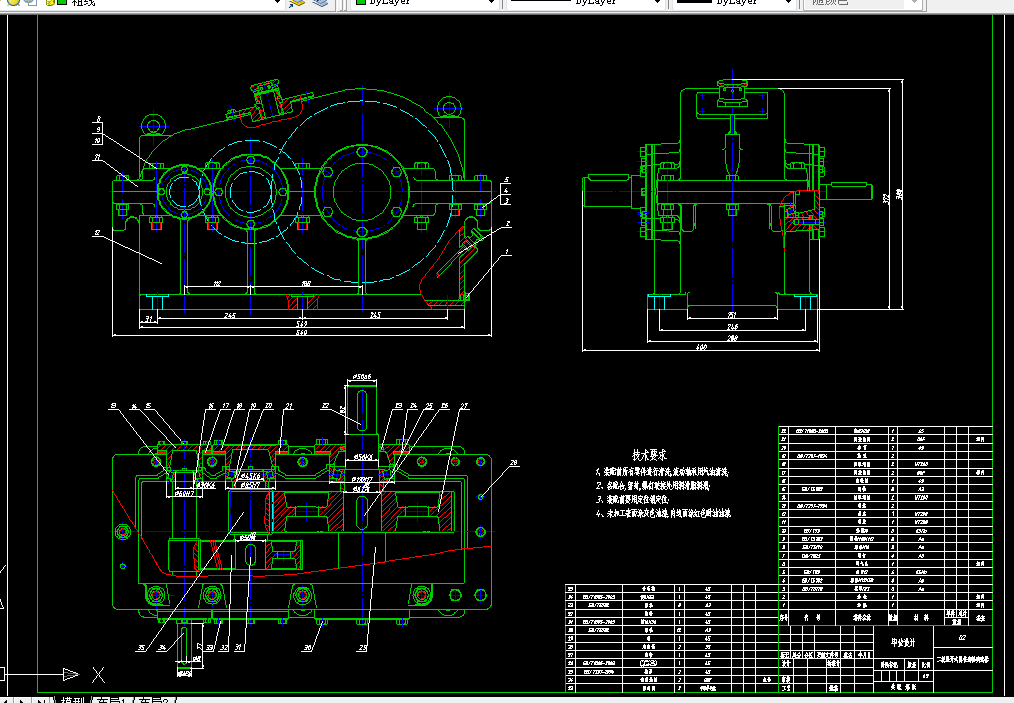

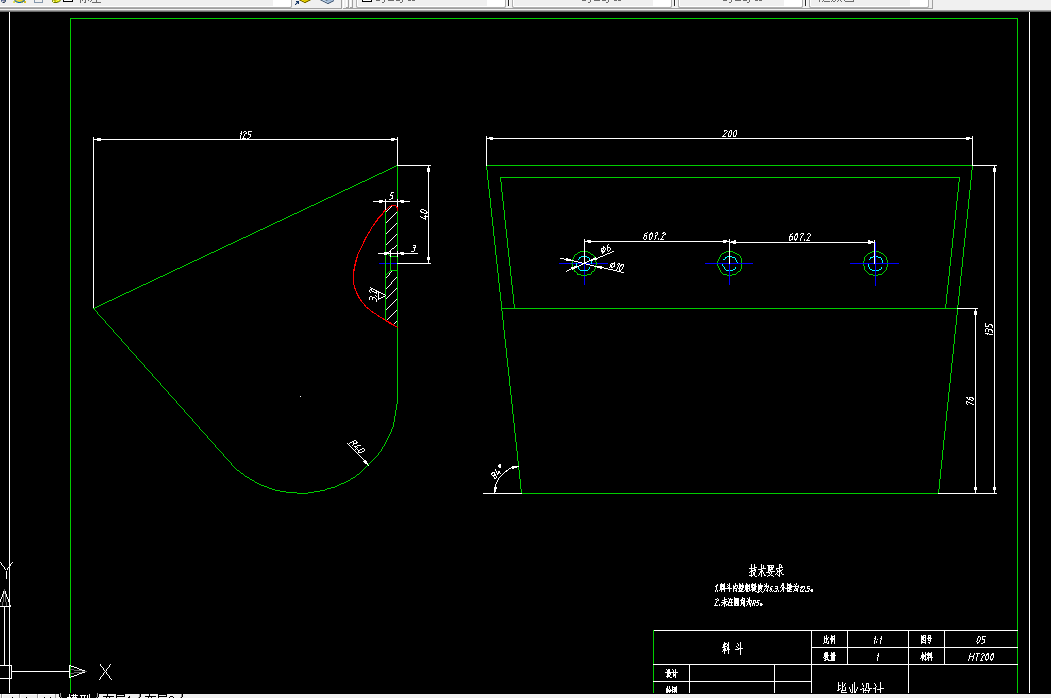

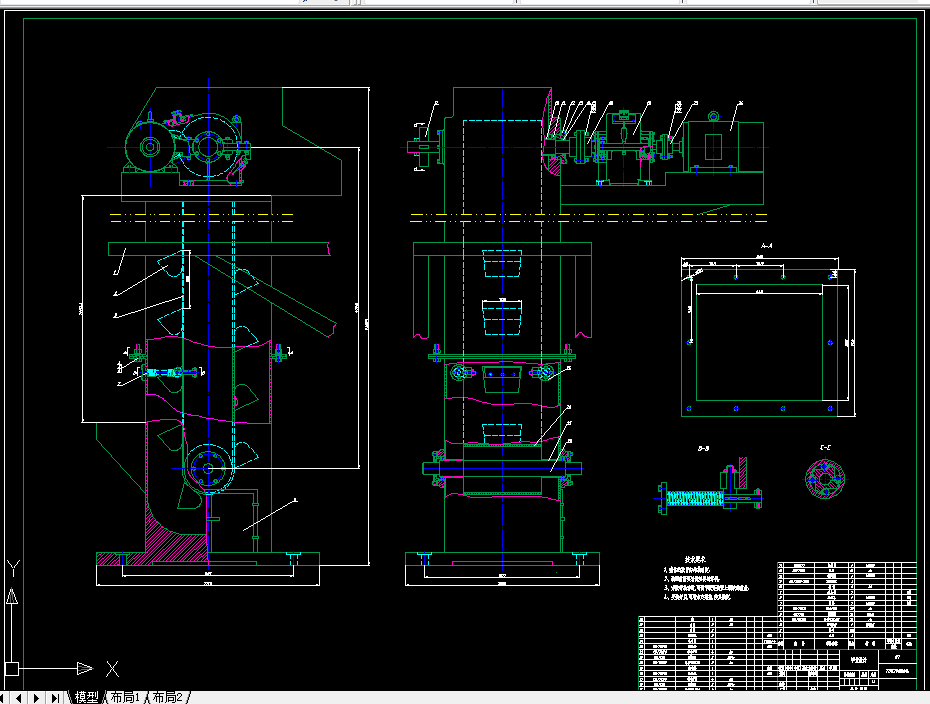

CAD版本图纸，共5张

TDG200型高效提升机设计

 [摘要] 提升机是应用广泛的一种垂直提升设备，它被用来提升各种物料，如；矿石、煤、水泥、熟料等。板链式提升机，包括上部、中间节、下部、输送链，所述上部包括驱动装置、主动链轮、逆止器，所述下部装有从动链轮、张紧装置，所述输送链与主、从传动链轮配合，输送链上每两个节距连接一个载料斗，其特征在于具有一个流入式装料口，输送链上的料斗具有与两节链距大约相等的高度。在各工业国家，这类提升机应用极广

斗式提升机在机械化连续输送系统中是一种被普遍采用的垂直输送设备。主要用于提升粉状、粒状、小块状的无磨琢性和磨琢性物料（如水泥、煤、砂、谷物、木屑、矿石、焦碳、硅酸盐、铝镁砂、耐火材料、化肥、化学物品等）。

    根据生产工艺的需要，它与给料机、带式输送机、螺旋输送机等其他形式输送设备配合，可以布置成不同的工艺流程，形成各种运输系统。因此斗式提升机广泛地应用于建材、电力、冶金、机械、化工、有色金属、粮食等工业部门。正确使用斗式提升机，定期维护保养，不仅能延长其使用寿命，而且可以减少系统停机，避免事故发生，是实现安全生产、优质高产的必要条件。

[关键字]：高效提升机   总体设计    传动装置

目  录

1引言 1

1.1提升机的介绍 1

1.2 斗式提升机的装载及卸载 3

2 传动方案的确定 6

2.1总体方案的选择原则 6

2.2传动方案的选择 6

3 TDG200的总体设计 9

3.1 电动机的选择 9

3.2 滚筒的确定 10

3.3 传动比的确定 11

3.4 胶带的设计 12

3.5 料斗的设计 13

3.6 张紧装置的选择 15

3.7 逆止器的选用 16

3.7.1 逆止器工作原理及使用条件 16

3.7.2 逆止器的确定 18

4 减速器的设计 19

4.1 相关参数的计算 19

4.2 齿轮的设计计算 20

4.2.1  ，  齿轮的计算 20

4.2.2  , 齿轮的计算 25

4.2.3 齿轮的结构设计 30

4.2.4 齿轮的润滑 31

4.3 轴的设计 32

4.3.1 各轴的设计计算 32

4.3.2 各轴的结构设计 33

4.3.3 轴的校核 35

4.4 轴承的校核 37

4.5 键的校核 39

4.6 减速器箱体的设计 40

4.6.1 减速器箱体的设计原则 40

4.6.2 减速器箱体尺寸的设计 41

总  结 42

致  谢 43

参考文献 44

英文翻译 45
