T339-锤击碎渣机设计 下载积分：50　资料编号： T339

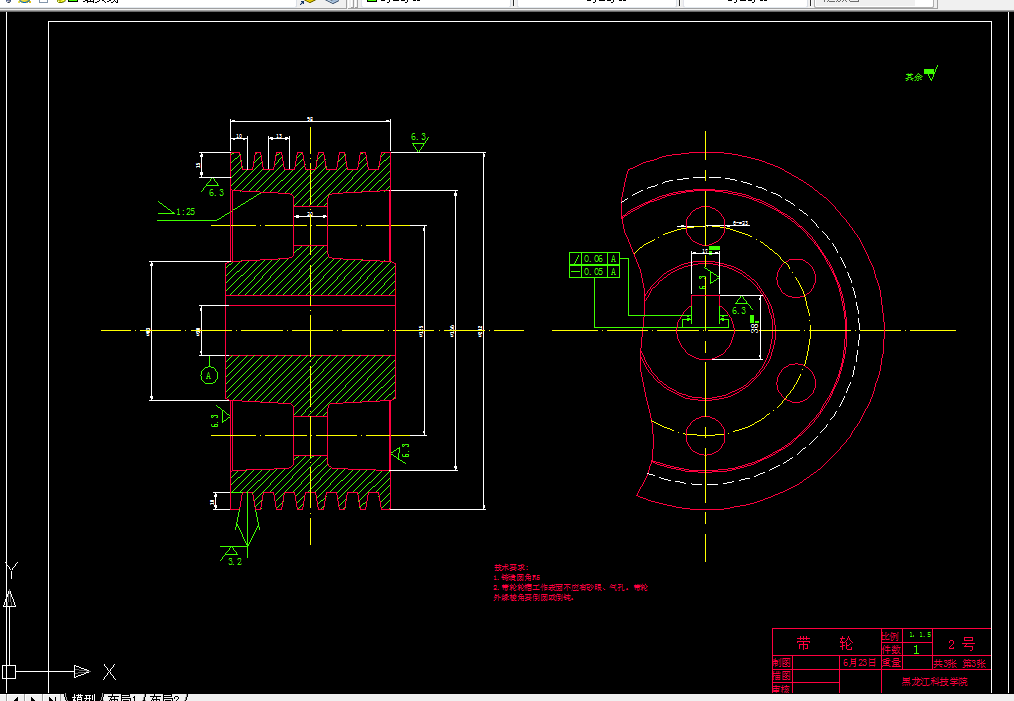

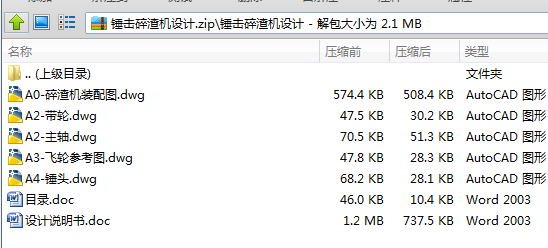

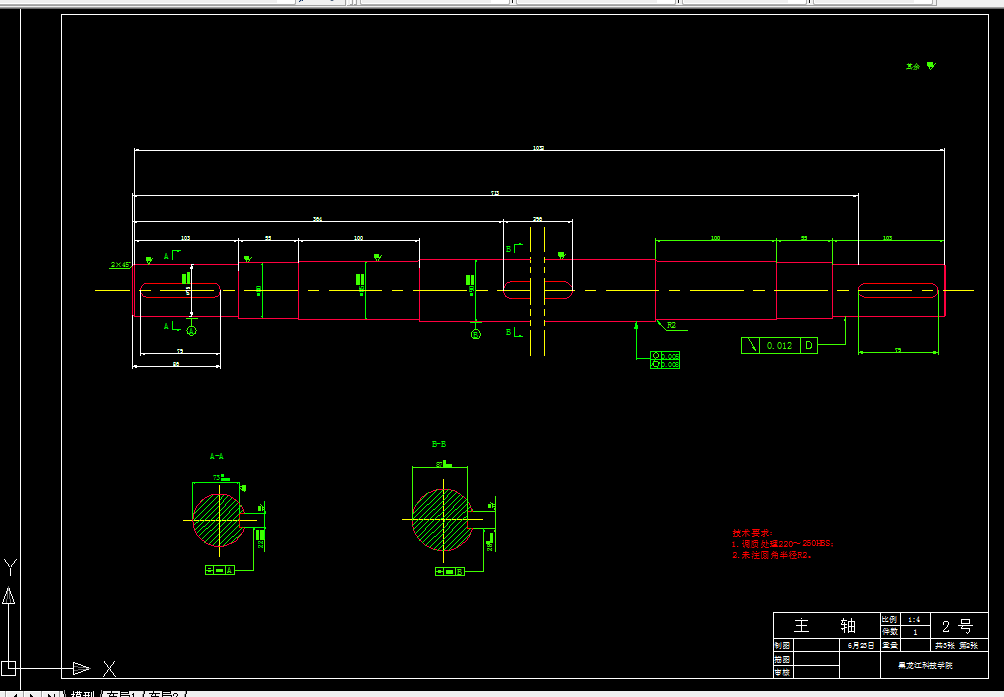

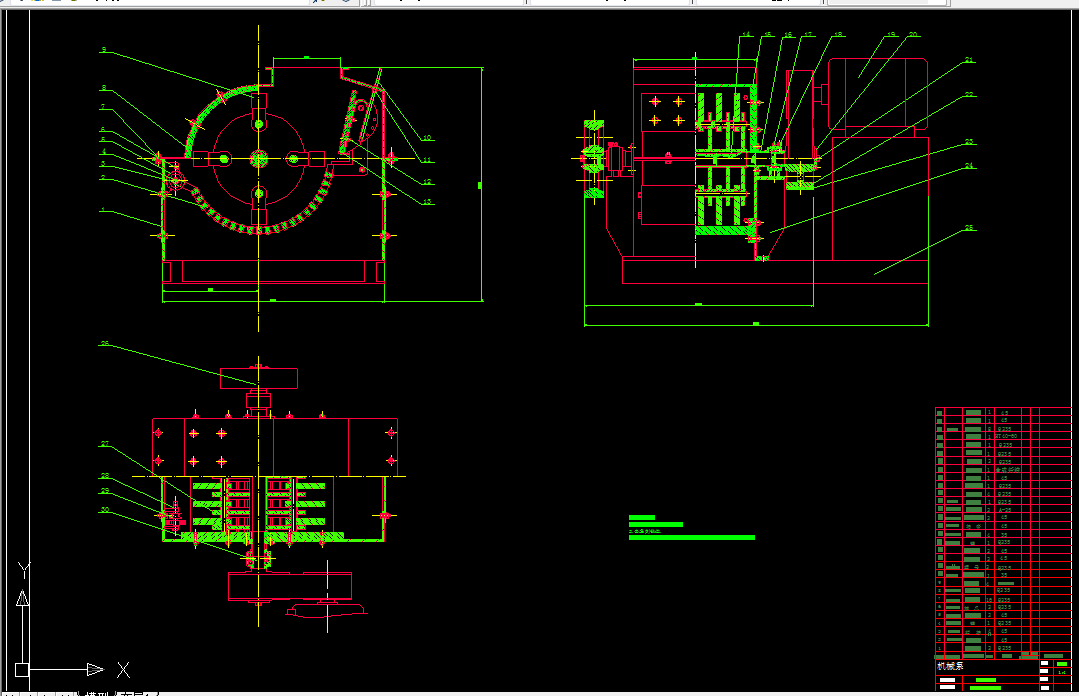

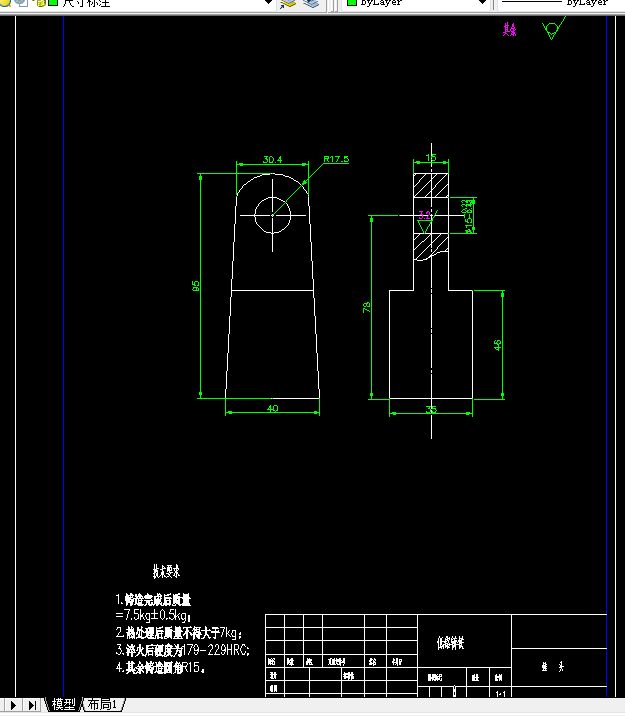

作品包括:

word说明书一份，共69页，约28000字

CAD版本图纸，共3张

摘要

本设计主要论述了碎渣机的应用、破碎及力学特性、破碎产品的粒度分析、破碎的功能学说；锤击碎渣机的工作原理、分类、应用及结构特点、运动学及动力学分析、主要参数的选择与设计计算方法、主要零件的受力分析；锤击碎渣机的方案分析，以及锤击碎渣机的安装和使用。

设计的锤击碎渣机适用于燃烧脆硬焦渣的130~410t/h电站锅炉的碎渣。该机具有喂入粒度和破碎比大（破碎比可达1：10~1：15），破碎后的粒径均匀，效率高，耗电少，结构简单，紧凑，轻小等优点。

国内外碎渣机械发展趋势是向大型、高效、节能、降耗、大破碎比和自动控制方向发展。采场作业碎渣机械发展大型设备可以体现规模效益，生产能力大，单位能耗低的效果；发展低矮型设备，可以降低设备高度和整机重心低，便于装在可移式碎渣机组上，提高设备运移过程中的稳定性。

关键词：锤击碎渣机  工作原理  主要参数

目　录

摘要………………………………..……….……. …………………....….…..…..…Ⅰ

Abstract………………………………..……….……. …………………..…..…..…Ⅱ

第1章  绪论………………………………..……….……. ……………...…..…..…1

第2章   锤击碎渣机的总体方案设计.……. …………………………..….…..…3

   2.1 概述 … …………………………………..……..…….……. ………..……. 3

     2.1.1 粉碎阶段的划分…………………..……..…….…….………..…..….3

2.1.3 粉碎机械的物料粉碎方法… ….…...……. …………..…..…………3

     2.1.3粉碎机械的工作原理及分类… ……….…….…. …………....…..…5

     2.1.4锤击碎渣机给定的原始数据及经验数据…………..........….…….7

   2.2 锤击碎渣机的方案分析……...…….........……..…………………………8

第3章  锤击碎渣机的主要零部件设计……………..………………....…..…….9

   3.1 工作参数的计算………………….……………………..…..……….…….9

   3.2 锤击碎渣机的结构设计与计算……..…….………………….……….…10

     3.2.1  锤击碎渣机的组成…………………………………..……….…….10

     3.2.2  具体结构的设计与计算…………………………..……….……….10

第4章  电动机的选择…………………………………………………...…………28

4.1 电动机的选择及防护 ……………………………………………...…..…28

 4.1.1 根据使用负载情况计算电动机的功率……….…….…..….…..…28

 4.1.2 根据主轴转速要求及功率选择电动机……….…….…..….…..…29

 4.1.3 电动机的防护形式……………………...……………….……….....30

4.2 电动机的安装及安全操作…………….........……………………..........31

4.2.1  电动机的安装………………………..…….….....…………...…....31

4.2.2  启动前的准备工作………….………………………………….…..31

4.2.3  电动机的启动……………...…………….….....……….……........32

4.2.4  电动机的运行……………...…………….….....……….…..…......32

4.2.5  电动机的检修……………..……………….….....…………..….....32

第5章   锤击碎渣机的的安装与使用维护…………..…………………………33

   5.1 锤击碎渣机的安装及试车…………..….……………….……………..…33

     5.1.1  安装…………………………….…………………...……………..…33

     5.1.2  试车…………………………………….…………...……………..…34

   5.2 锤击碎渣机的使用与维修……………...………………….…………..…34

     5.2.1  破碎机使用注意事项……………...………………..…………..…34

     5.2.2  作好开车前的准备………………......................……………..…35

     5.2.3  运动中的使用和定时检查……….....................……………..…35

第6章  经济分析………………………………….....................……………..…36

第7章  结束语……..…………………………..…....................……………..…37

致谢 …………………………………...………………………………………...……37

参考文献…………………………………...…………………….……………………38

专题部分……………………………...………………………………….…….…..…39

附录 1…………………………………...……………………………….….………52

中文翻译………………………………...……………………………….….………52

英文资料………………………………………………….…………………………...59
