T378-矿用隔爆电机车设计 下载积分：50　资料编号： T378

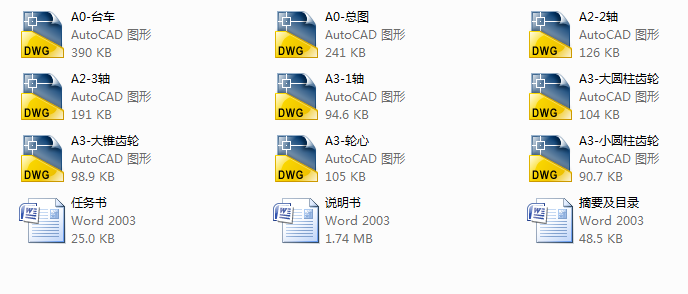

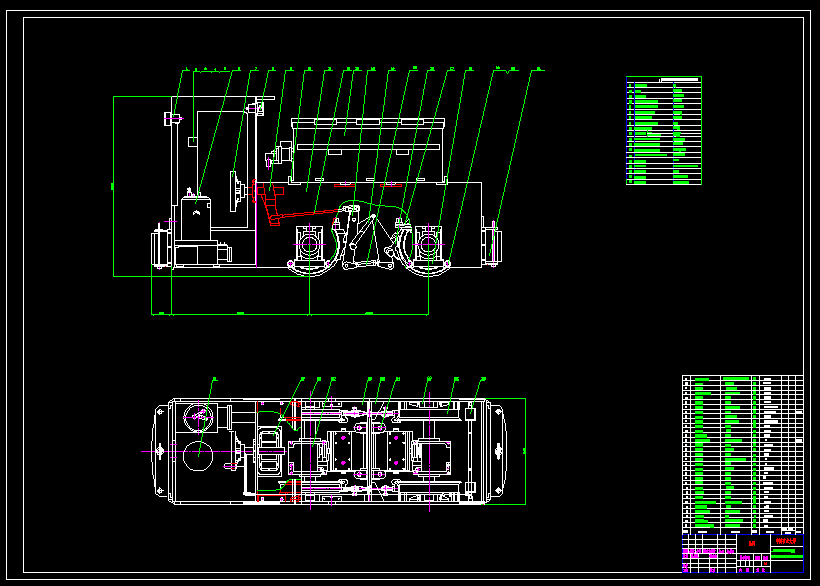

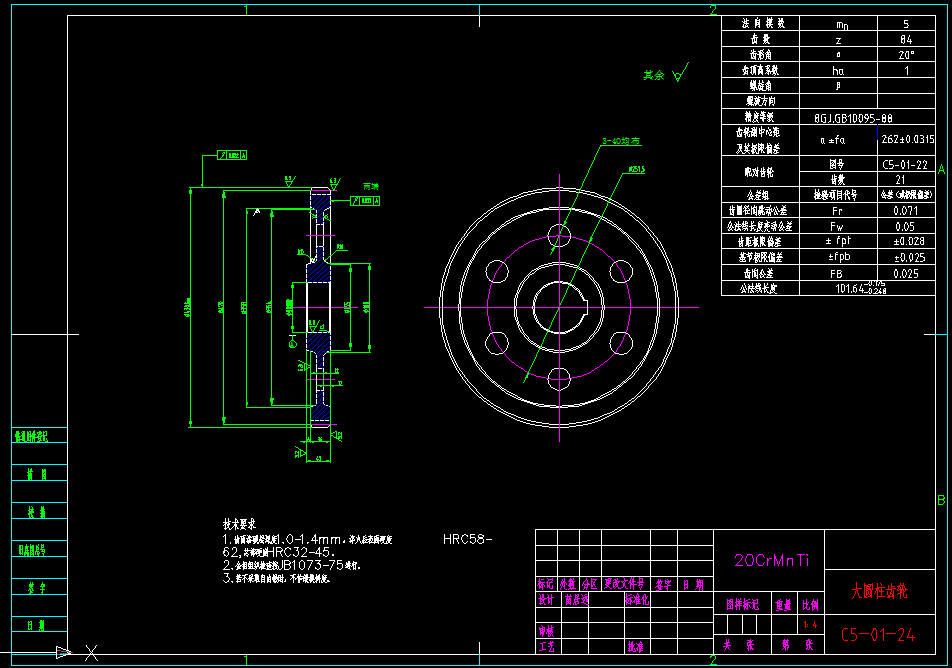

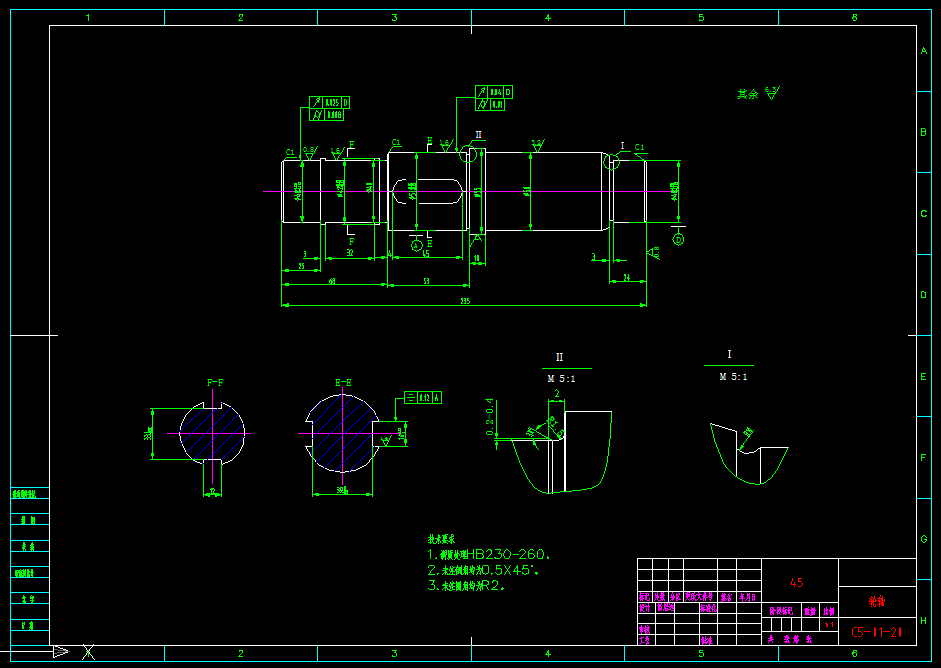

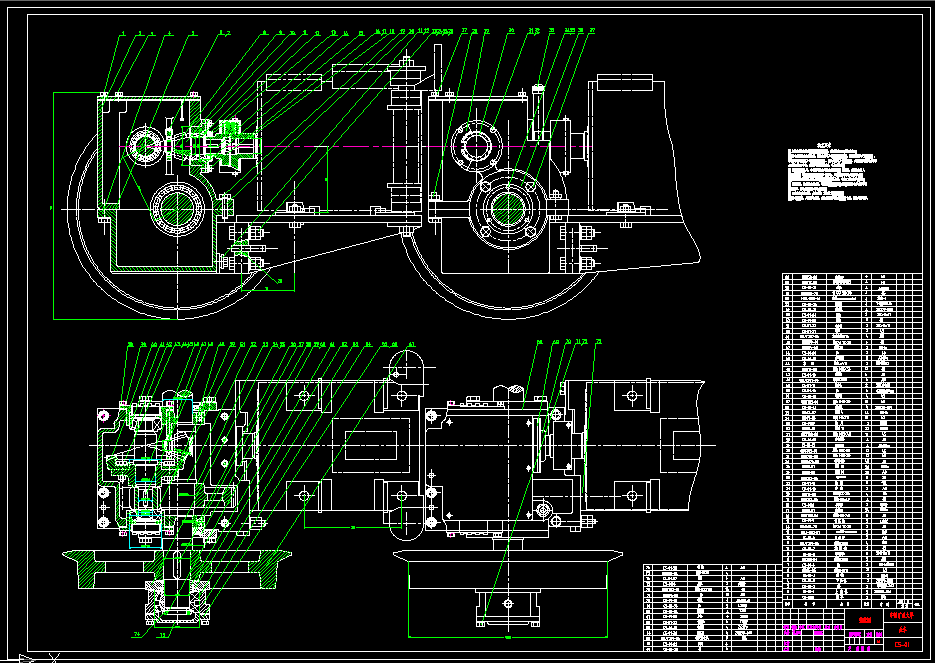

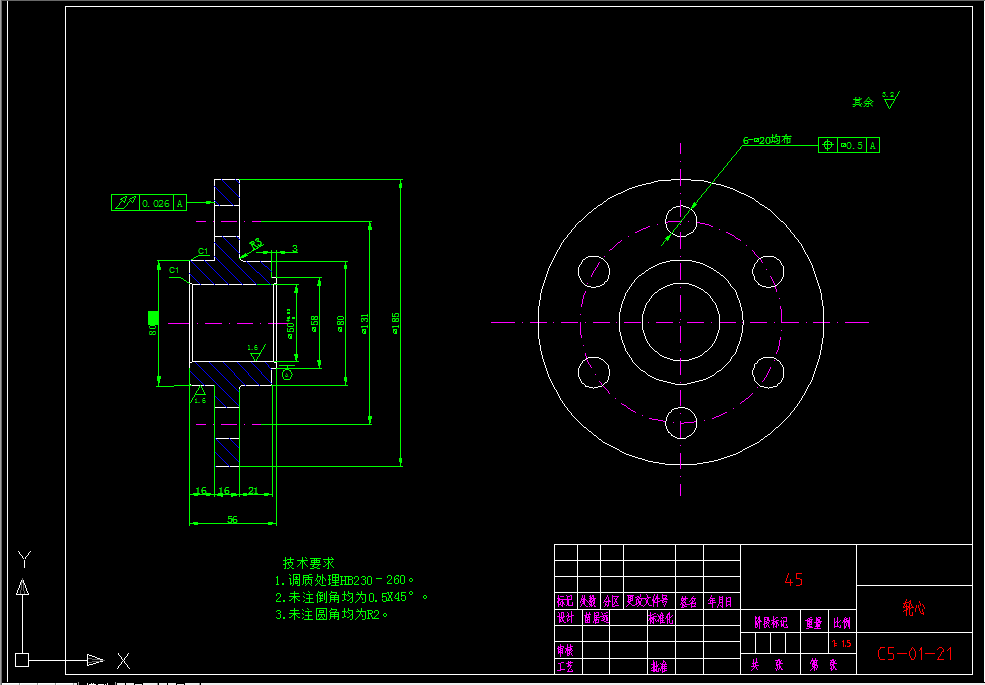

作品包括:

Word版说明书1份，86页，约40000字

CAD版本图纸，共9张

摘  要

矿用电机车泛称窄轨电机车(是与准轨电机车相区别的，以下简称电机车)，是矿用机车的主要类型。广泛用于井下或矿井地面运输系统。它的主要用途是在水平线路上牵引其他车辆运送煤炭，物料及人员。它是矿山运输主要设备之—。

本论文叙述了电机车的使用状况及发展方向，并着重介绍了新型电力牵引电机车——矿用5T隔爆型蓄电池式电机车各方面的基础知识，基本结构，工作原理及其选型与设计计算。共分为四个部分。第一部分为绪论，介绍了矿用电机车的使用范围，分类，发展历史，并详细说明了各种电机车的优缺点，及蓄电池电机车的优越性。第二部分是蓄电池电机车的选型设计, 包括台车、车架结构，司机室，碰头，制动器，撒砂装置，电源装置,插销连接器及控制器等部件。第三部分是减速器的设计计算，详细介绍了电机的选型，减速箱内轴及齿轮的设计计算与校核。第四部分为隔爆原理的概述，介绍煤矿用隔爆型产品的基础知识及隔爆原理。

关键词：电机车；控制器；电机。

目    录

1 绪论 …………………………………………………………………………1

1.1矿用电机车的分类 …………………………………………………1

1.1.1蓄电池式电机车 ………………………………………………………2

 1.1.2架线式电机车 …………………………………………………………3

1.2电机车的工作原理 ………………………………………………………4

1.3矿用电机车的优点   ……………………………………………………4

1.4电机车的工作条件及技术要求 …………………………………………5

1.5电机车的发展方向   ……………………………………………………7

本章小结    ………………………………………………………………………7

2 蓄电池电机车的设计方案  ……………………………………………9

机械部分

2.1台车部分的设计 …………………………………………………………9

2.1.1减速器   ………………………………………………………………9

2.1.2轮对  …………………………………………………………………12

2.1.3联轴器…………………………………………………………………14

2.1.4轴承箱…………………………………………………………………17

2.2车体设计…………………………………………………………………19

2.2.1车架结构  ……………………………………………………………19

2.2.2集电器架  ……………………………………………………………20

2.2.3弹簧悬挂装置  ………………………………………………………21

2.2.4司机室  ………………………………………………………………22

2.2.5缓冲装置  ……………………………………………………………23

2.2.6连接装置    …………………………………………………………23

2.3制动器……………………………………………………………………24

2.4撒砂装置…………………………………………………………………29

电气部分

2.5电源装置  ………………………………………………………………30

2.5.1铅酸蓄电池  …………………………………………………………30

2.5.2碱性蓄电池  …………………………………………………………32

2.6隔爆型插销连接器  ……………………………………………………34

2.7隔爆控制器  ……………………………………………………………35

2.8隔爆直流牵引电动机……………………………………………………38

2.9隔爆电阻器  ……………………………………………………………39

本章小结……………………………………………………………………39

3减速器的设计及计算……………………………………………………43

3.1选择电动机  ……………………………………………………………43

3.2总传动比及传动比分配  ………………………………………………43

3.3传动装置运动参数的计算………………………………………………44

3.4锥齿轮传动计算…………………………………………………………45

3.5直齿圆柱齿轮传动计算…………………………………………………49

3.6轴的设计与校核…………………………………………………………54

 3.6.1高速轴…………………………………………………………………54

 3.6.2中间轴…………………………………………………………………56

 3.6.3低速轴…………………………………………………………………61

3.7轴承和键的校核  ………………………………………………………62

 3.7.1轴承的校核 .…………………………………………………………62

 3.7.2键的校核………………………………………………………………64

3.8减速器的润滑和密封形式………………………………………………65

本章小结   ……………………………………………………………… 65

4隔爆原理的概述 …………………………………………………………66

结论  …………………………………………………………………………74

参考文献………………………………………………………………………75

翻译部分………………………………………………………………………76

英文原文 …………………………………………………………………76

中文译文 …………………………………………………………………81

   致谢  …………………………………………………………………………85
