T387-钢筋自动下料机设计 下载积分：50　资料编号： T387

作品包括:

Word说明书1份，共82页，约22000字

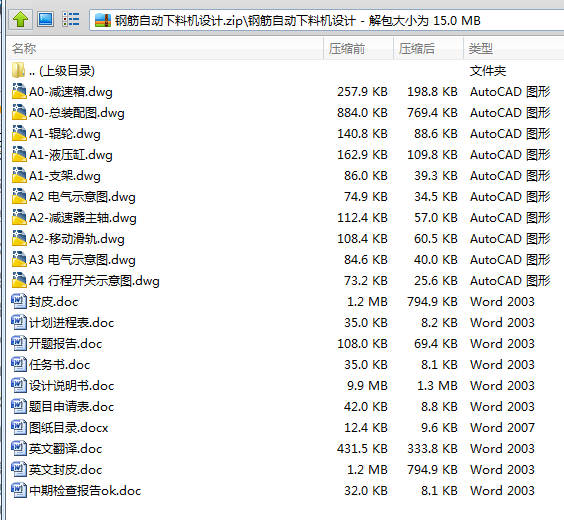

CAD版本图纸，共10张

摘  要

钢筋自动下料机，是一种能够将钢筋拉直，并将钢筋切成一定长度的工程机械。机械结构分钢筋调直和钢筋切断两部分；工作时钢筋自动下料机的进给机构可以自动送入钢筋，并将钢筋拉直；当输出的钢筋达到一定长度时再由液压控制的钢筋切断机构将钢筋切断。

一、校直系统的设计。通过施加高频率的周期性交变应力，使材料产生超过其弹性限度的变形，原弯曲被抵消，达到校直目的。

二、切断机构的设计。当钢筋达到所需长度时，切断机构自动进行切断，切断后活动切刀回到原始位置。

三、传动系统的设计。电机通过一组的V带、减速器、齿轮、主动辊轮和从动辊轮，达到校直钢筋的目的。

四、辅助装置的设计。主要是起到辅助作用的支架和主体钢架。

五、电气控制系统的设计。选用AT89C51型单片机控制钢筋自动下料机的自动化动作。

关键词  钢筋自动下料机，辊轮调直，电气控制，液压剪切装置。

目     录

摘  要 I

ABSTRACT II

第1章 绪论 1

1.1 钢筋自动下料机的应用、现状及其前景 2

1.2 自动下料机的分类及特点 4

1.3 钢筋自动下料机的基本结构及工作原理 8

第2章 钢筋自动下料机设计方案 12

2.1传动方案比较 12

2.2设计方案确定 12

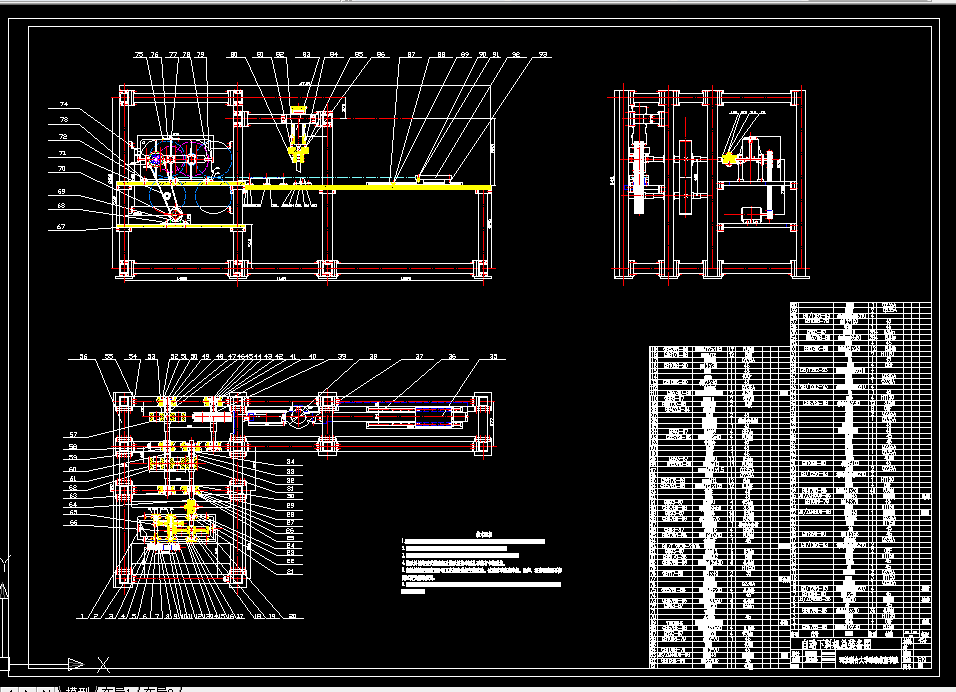

2.3总体结构示意图 13

2.4 本章小结 14

第3章 自动下料机的机构设计 15

3.1 传动机构的设计 15

3.1.1电机的选择 15

3.1.2带传动设计 17

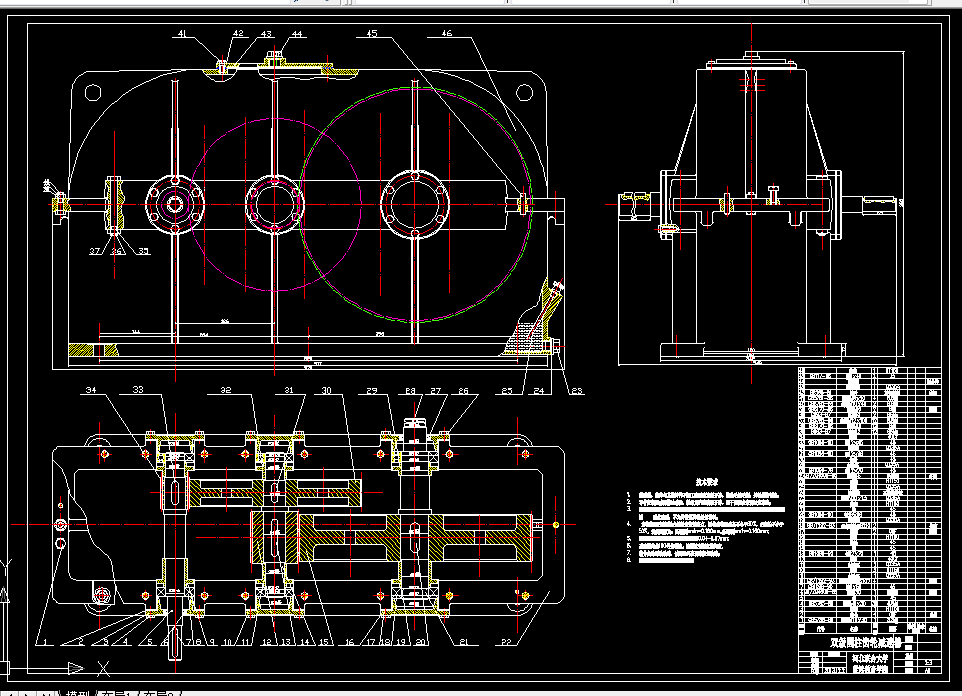

3.1.3 双级减速器设计计算 20

3.1.4 齿轮传动部分的设计 48

3.1.5 传输轴的校核 55

3.1.6 传输用轴承的选用与校核 60

3.1.7 键的选取与校核 60

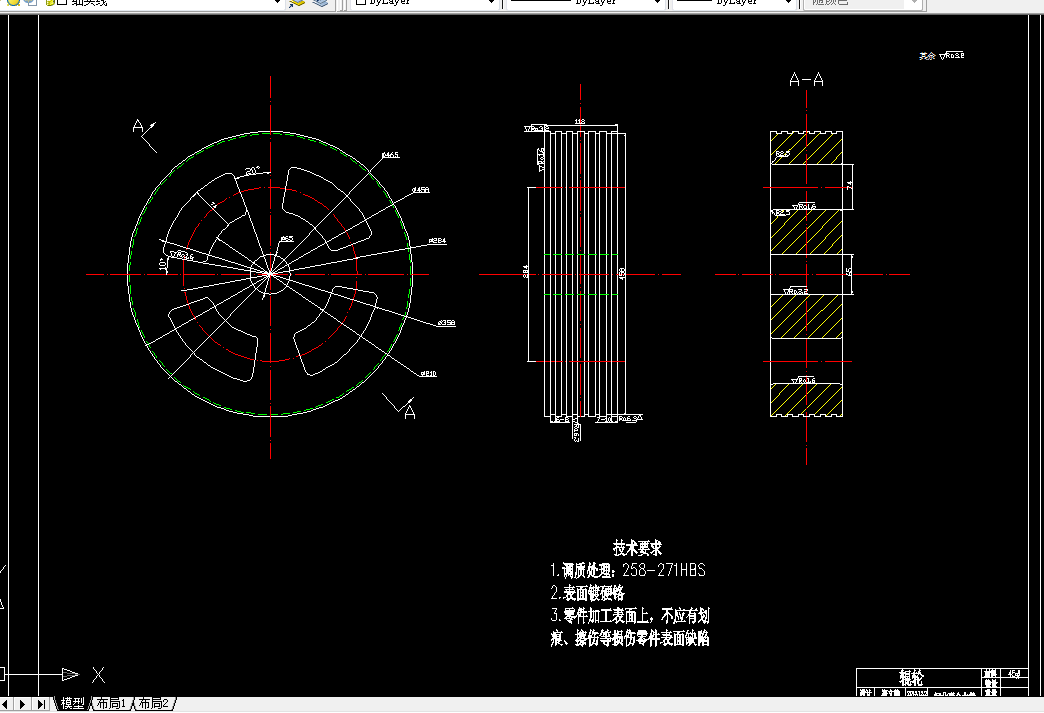

3.2 进给辊轮的结构设计 61

3.3 控制长度用直线导轨的选择及计算 62

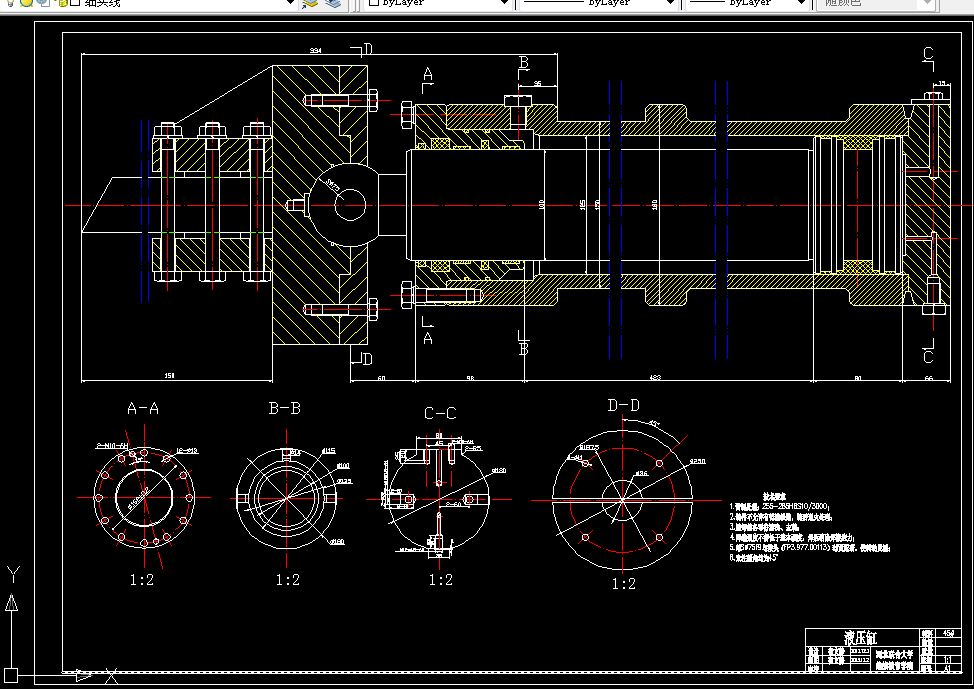

3.4 切削用液压缸的选择 63

3.5 本章小结 68

第4章 自动下料机辅助装置设计 69

4.1 用于防止进给时钢筋下落用支架设计 69

4.2 自动下料机整体机架的结构设计 70

4.3 本章小结 70

第5章 电气控制部分设计 71

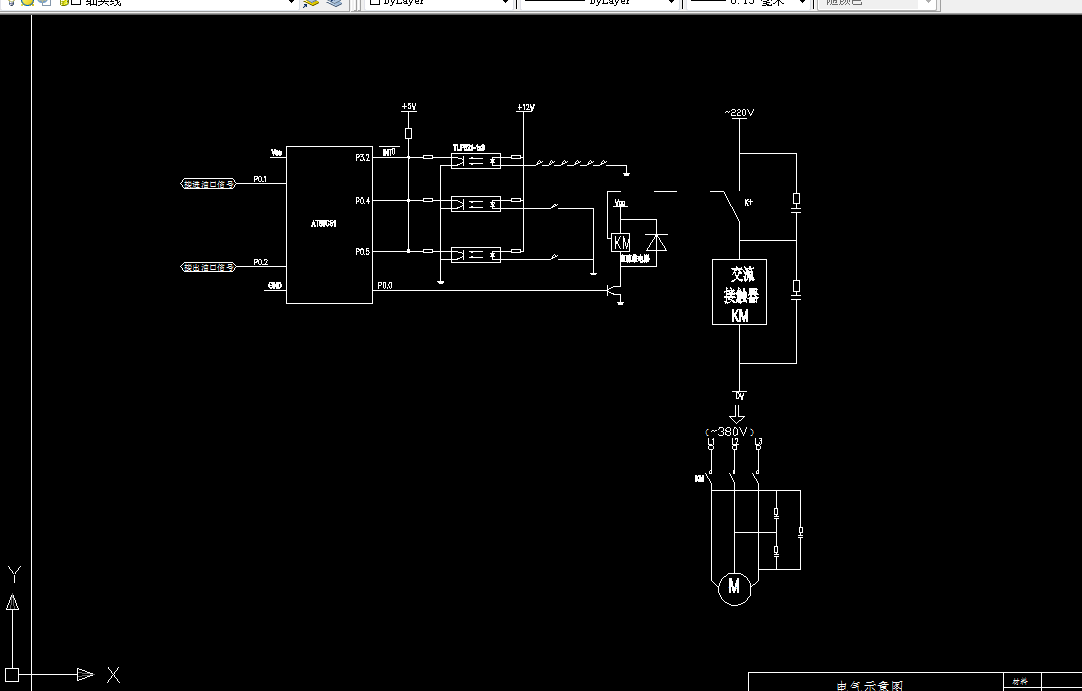

5.1 单片机控制示意图设计 71

5.2 单片机控制程序设计 71

5.3 控制部分原理及电气元件安装位置 73

5.4 本章小结 73

结 论 74

本课题研究的内容总结 74

参考文献 75

谢 辞 77

附 录 78
