T526-内蒙某六层商场工程楼设计. 下载积分：150　资料编号： T526

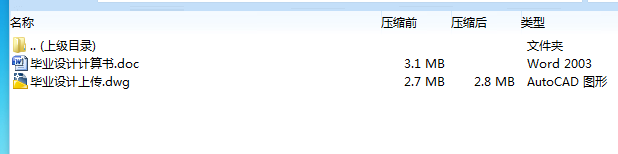

作品包括:

Word版说明书1份，135页，约23000字

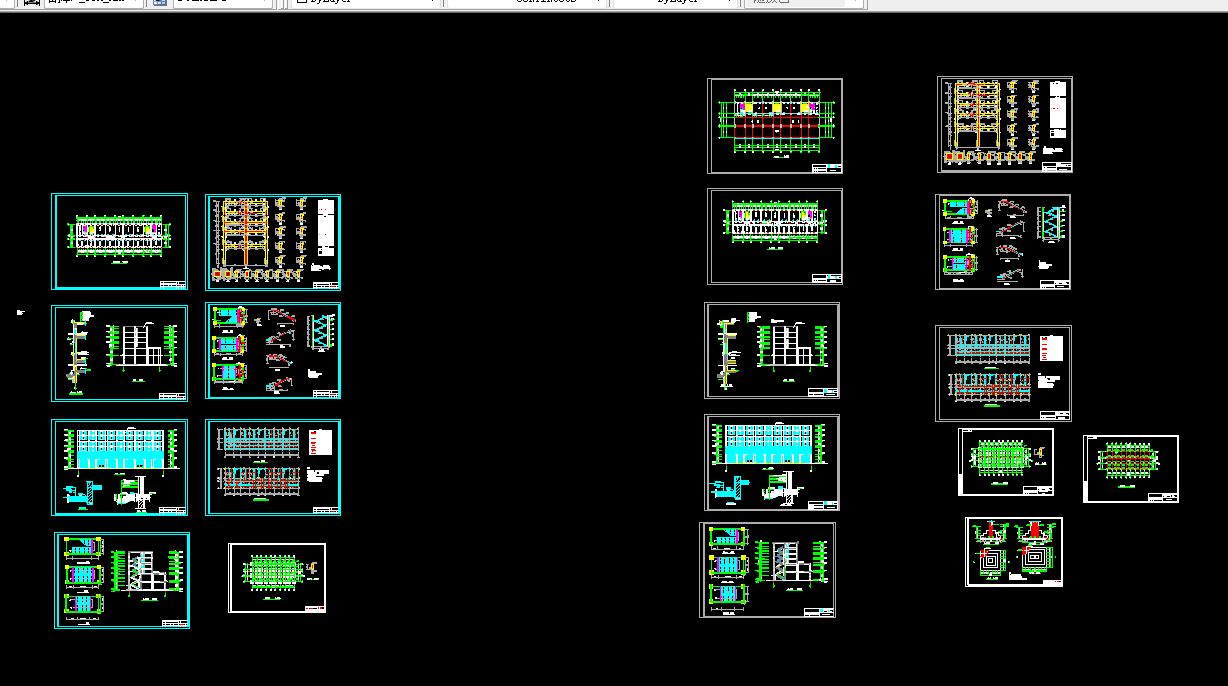

CAD版本图纸

摘    要

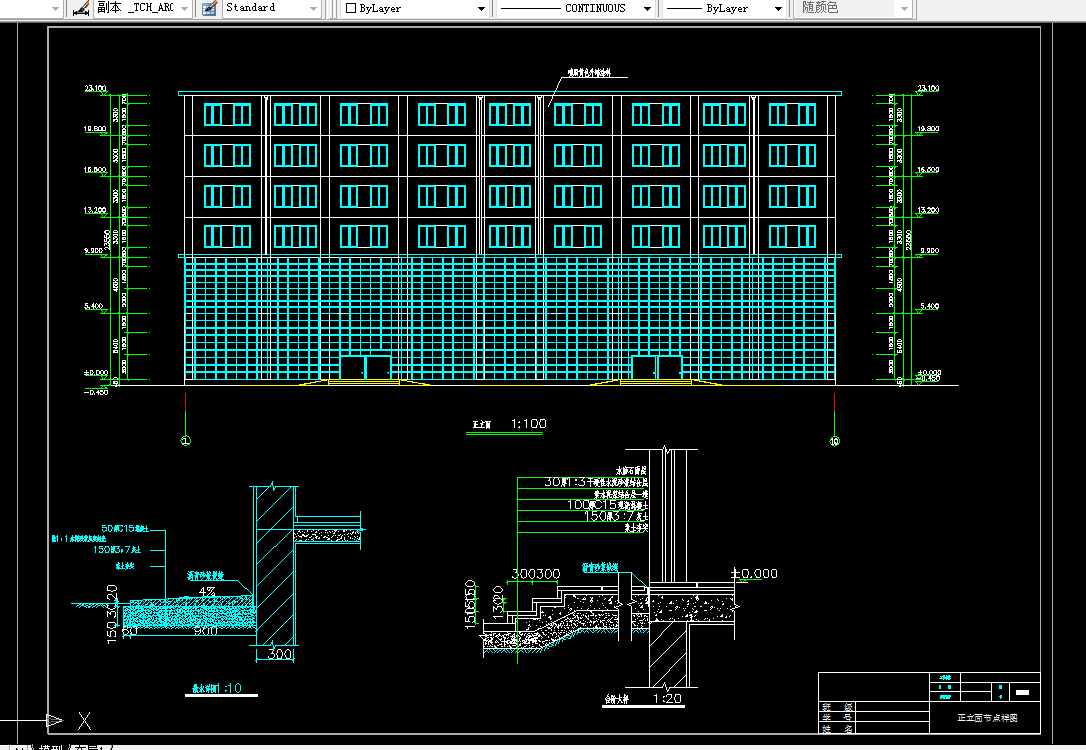

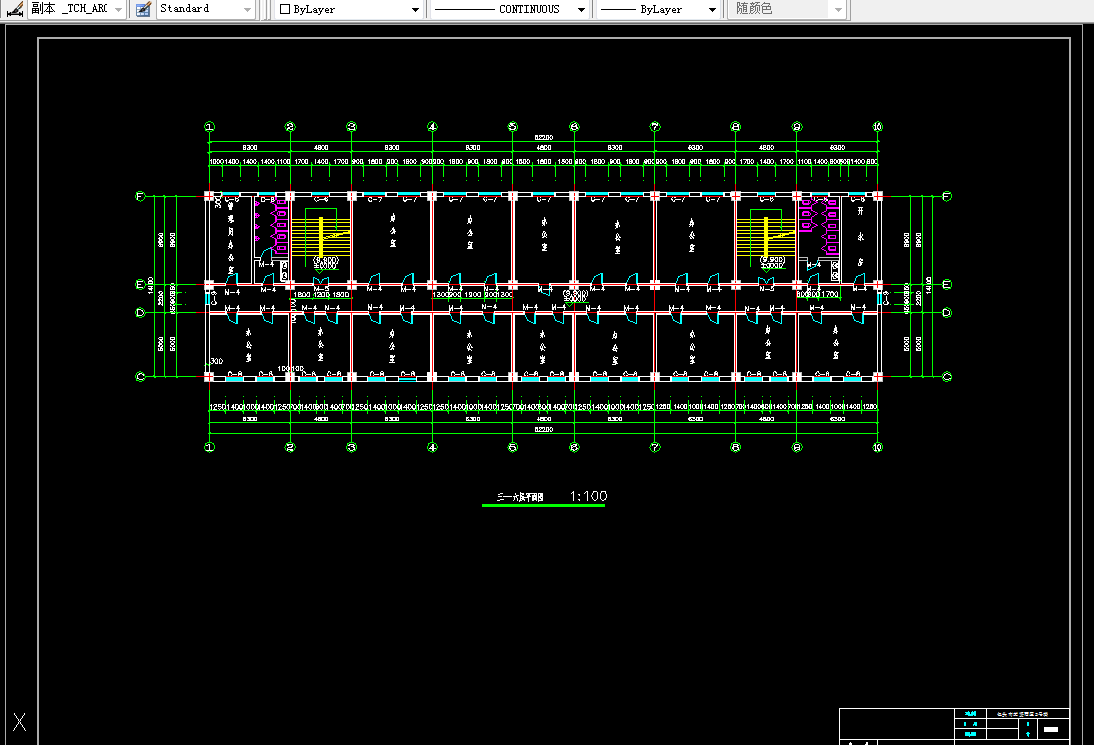

本工程是内蒙古包头市钢铁大街北段，荣资商场2号工程楼, 为六层框架结构，一、二层为商场，三—六层为写字楼，总建筑面积5220㎡。建筑高度为23.7m，室内外高差450mm。建筑防火等级为二级,建筑耐火等级为二级，耐久年限为二级。设计内容主要分为：1.建筑设计部分，2.结构设计部分。建筑设计部分主要包括：建筑平面设计;建筑立面设计;建筑剖面设计;建筑细部设计。结构设计部分为:选择结构类型,进行结构布置;估算梁、板、柱界面尺寸及材料等级;荷载计算;楼梯的内力分析及配筋计算;框架梁、板、柱的内力分析及配筋计算;基础设计。设计部分结束进行图纸绘制，建筑部分主要完成首层平面图，标准层平面图，立面图，剖面图，及各种详图；结构部分主要完成一榀框架图，楼板配筋图，楼梯配筋图，基础平面布置图，剖面详图。

关键词：框架结构  建筑设计  结构设计  图纸绘制

目  录

摘要 1

第1章  工程总论 9

1.1工程概况 9

1.2设计资料 9

1.3 建筑设计 10

1.3.1建筑设计须达到的要求 10

1.3.2建筑平面设计 11

1.3.3交通联系部分的平面设计 12

1.3.4建筑立面设计 13

1.4 结构体系的选择 13

1.4.1体系选择 13

1.4.2结构设计说明 14

1.5 工程做法 15

1.5.1 屋面做法 15

1.5.2 标准层楼面（走廊）做法 15

1.5.3 卫生间做法 15

1.5.4 地面做法 16

1.5.5  外墙面做法 16

1.5.6  墙面做法 17

1.5.7  女儿墙做法 17

1.6 基础方案的选择 17

第2章：框架构件的初选 18

2.1 框架构件与截面尺寸确定 18

2.1.1 梁截面高度的确定 18

2.1.2 梁截面宽度的确定 19

2.3板的尺寸选择 22

2.4计算简图 23

第3章：重力荷载计算 23

3.1 屋面、楼面等做法 23

3．1．1 屋地面做法 23

3.2楼层重力荷载计算 26

第4章:水平地震内力分析 33

4.1楼层D值计算 33

4.1.1梁、柱线刚度计算 33

4.1.2  柱的侧移刚度D值 34

4.2横向框架自振周期计算 38

4.2.1横向框架自振周期 38

4.3水平地震作用下框架侧移验算 39

4.3.1横向地震作用计算 39

4.3.2水平地震作用下的位移验算 41

第5章：框架内力分析 43

5.1 水平地震作用横向框架的内力分析 43

5.1.1横向框架梁、柱内力 43

5.1.2内力图 47

5.2竖向荷载作用下横向框架内力分析 50

5.2.1框架荷载计算 50

5.2.2框架内力计算 60

5.3 内力组合 69

5.3.1结构抗震等级： 69

第6章    框架截面设计 81

6.1主梁截面设计 82

6.1.1主梁正截面计算 82

6.1.2主梁斜截面计算 89

6.2柱截面设计 91

6.2.1柱轴压比验算 92

6.2.2正截面承载力计算 93

6.2.3柱斜截面设计 97

6.2.4节点设计 98

第7章：次梁设计 100

7.1计算简图 100

7.2次梁设计 100

7.2.1荷载计算 100

7.2.2内力计算 101

7.2.3截面配筋计算 101

第8章：楼梯设计 103

8.1楼梯板计算 103

8.1.1设计资料 103

8.1.2荷载计算 104

8.1.3截面设计 104

8.2平台板计算 105

8.2.1荷载计算 105

8.2.2截面设计 106

8.3平台梁设计 106

8.3.1荷载计算 106

8.3.2截面设计 107

第9章：楼板设计 108

9.1计算方案及简图 108

9.2.  A、B、C板的设计 109

9.2.1  A区格板设计 109

9.2.2   B、C区格板设计 110

第10章：基础设计 112

10.1基础底面积设计 112

10.1.1设计资料 112

10.1.2基础面积估算 114

10.2基础截面验算 115

10.2.1计算基础净反力 115

9.3截面配筋计算 119

附录1： 121

附录2: 125
