T622-H3-A1型节油竞赛车动力总成轻量化改制与设计 下载积分：50　资料编号： T622

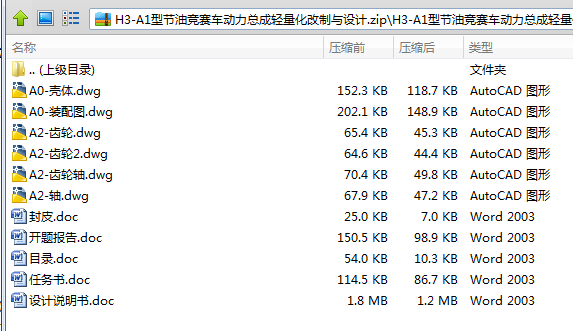

作品包括:

word说明书一份，共45页，约16000字

任务书一份

开题报告一份

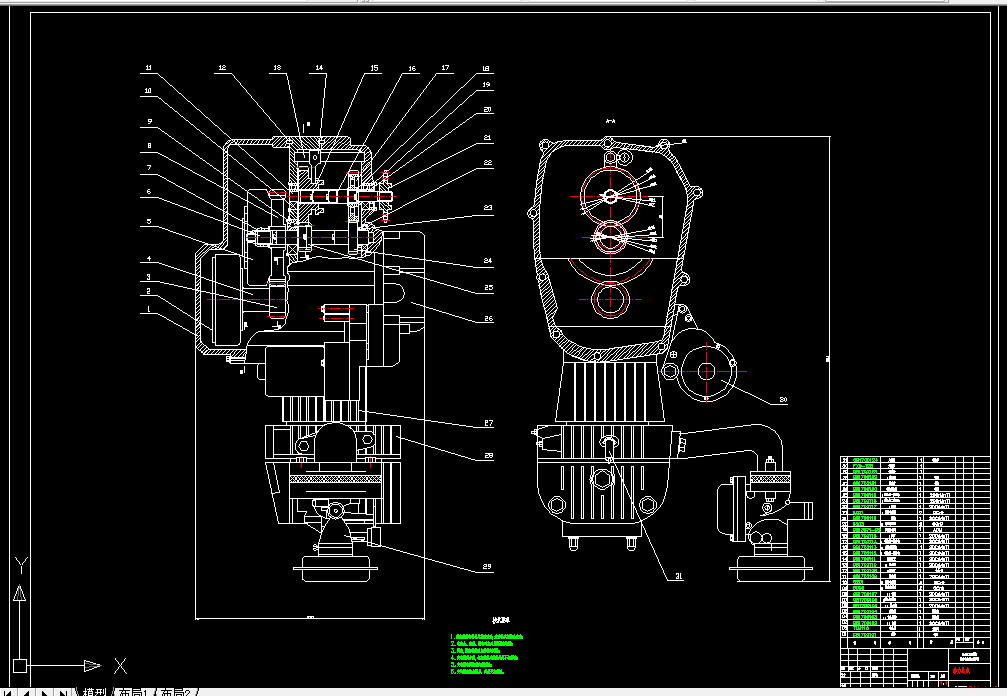

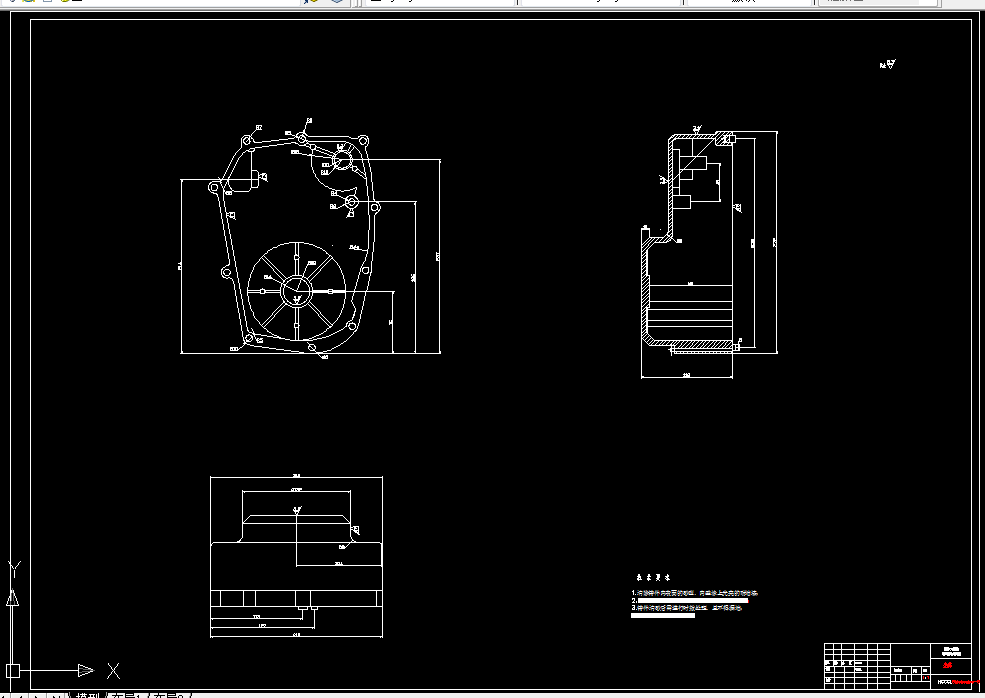

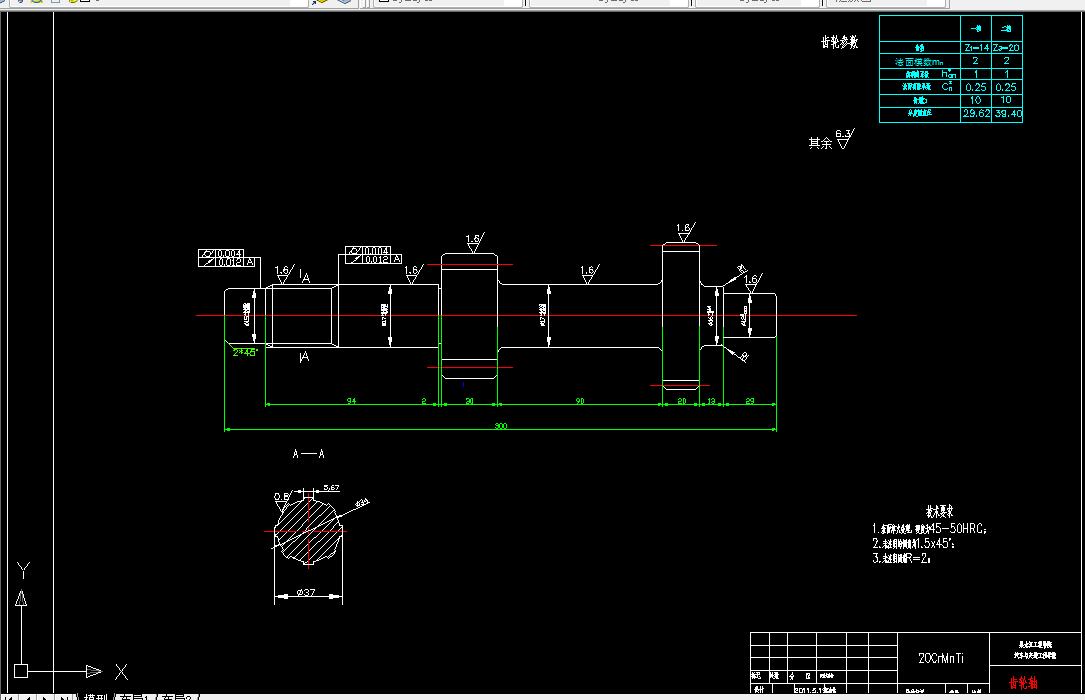

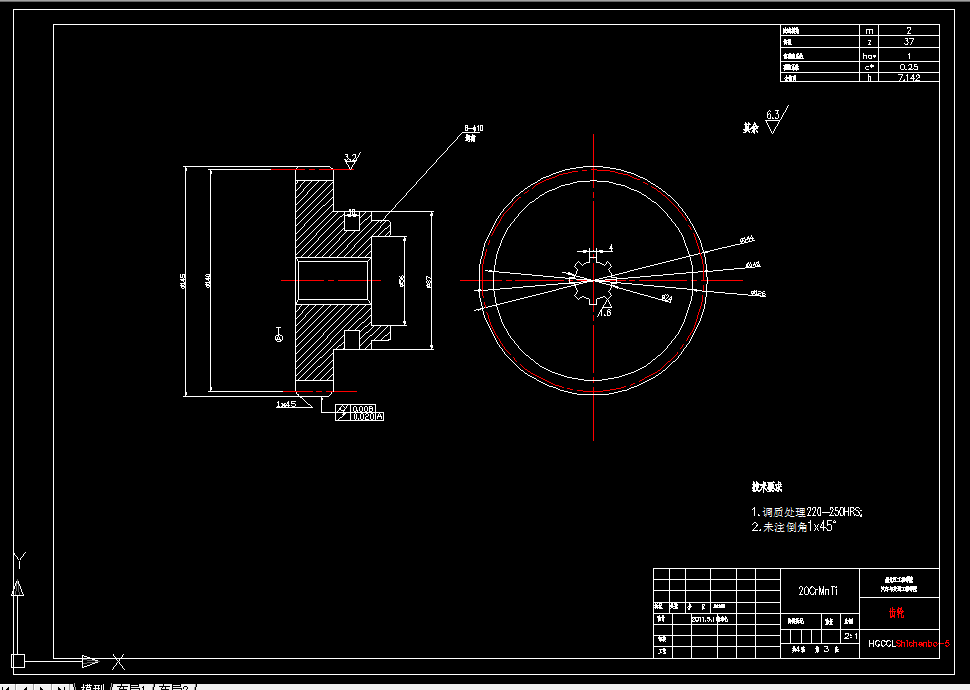

CAD版本图纸，共6张

摘　　要

汽车的轻量化，就是在保证汽车的强度和安全性能的前提下，尽可能地降低汽车的整备质量，从而提高汽车的动力性，减少燃料消耗，降低排气污染。实验证明，若汽车整车重量降低10%，燃油效率可提高6%―8%；汽车整备质量每减少100公斤，百公里油耗可降低0.3―0.6升；汽车重量降低1%，油耗可降低0.7%。当前，由于环保和节能的需要，汽车的轻量化已经成为世界汽车发展的潮流。

汽车的动力总成在汽车庞大的系统中扮演着至关重要的角色。现代汽车上广泛采用内燃机作为动力源，其转矩和转速变化范围较小，而复杂的使用条件则要求汽车的动力性和燃油经济性能在相当大的范围内变化。动力总成主要包括发动机、变速器、离合器以及主减速器。

本文以本田WH125-6型发动机的一些参数为依据，进行变速器的轻量化改制设计。设计的主要内容包括变速器传动机构布置方案的确定，变速器主要参数如挡数、传动比范围、中心距、各挡传动比、外形尺寸、齿轮参数、各挡齿轮齿数的选择，齿轮、轴、轴承的设计校核操纵机构及箱体的设计。在设计的过程中，本文根据摩托车变速器的设计要求和车辆动力传动系统自身的特点，参考多篇文献资料，以及国内外设计图册，从经济性和实用性方面着手进行分析,将动力总成轻量化。

关键词：摩托车；变速器；箱体；齿轮；轴；设计
