T946-双柱机械式汽车举升机 下载积分：50　资料编号： T946

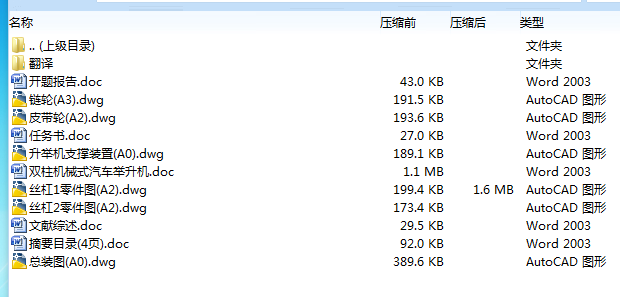

作品包括:

Word版说明书1份，62页，约23000字

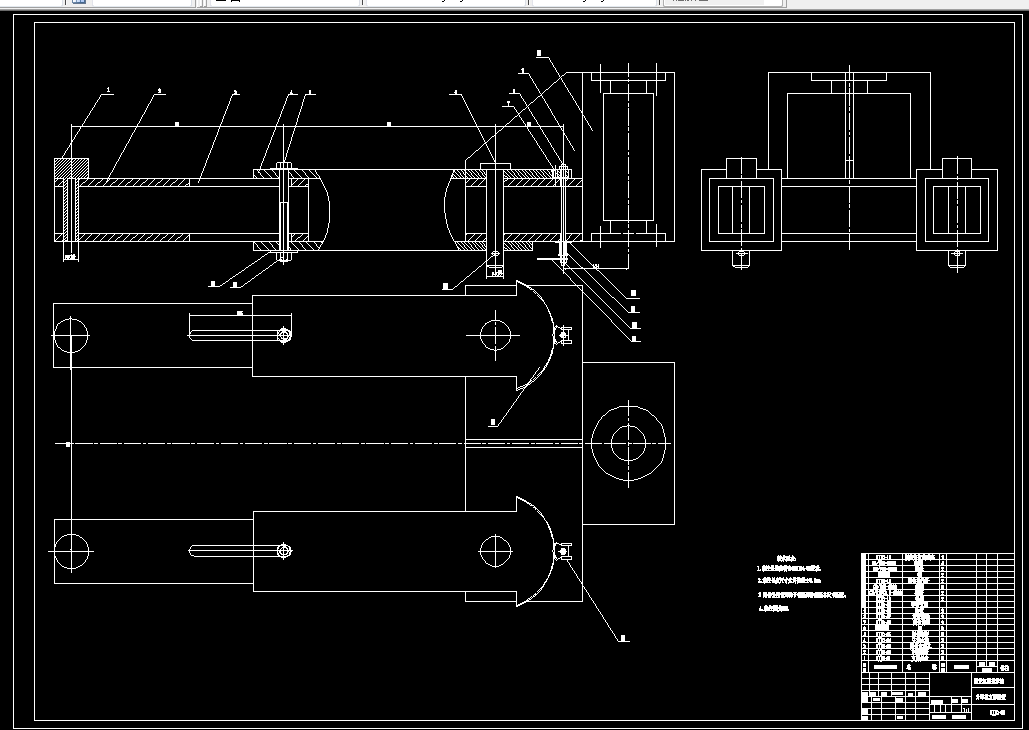

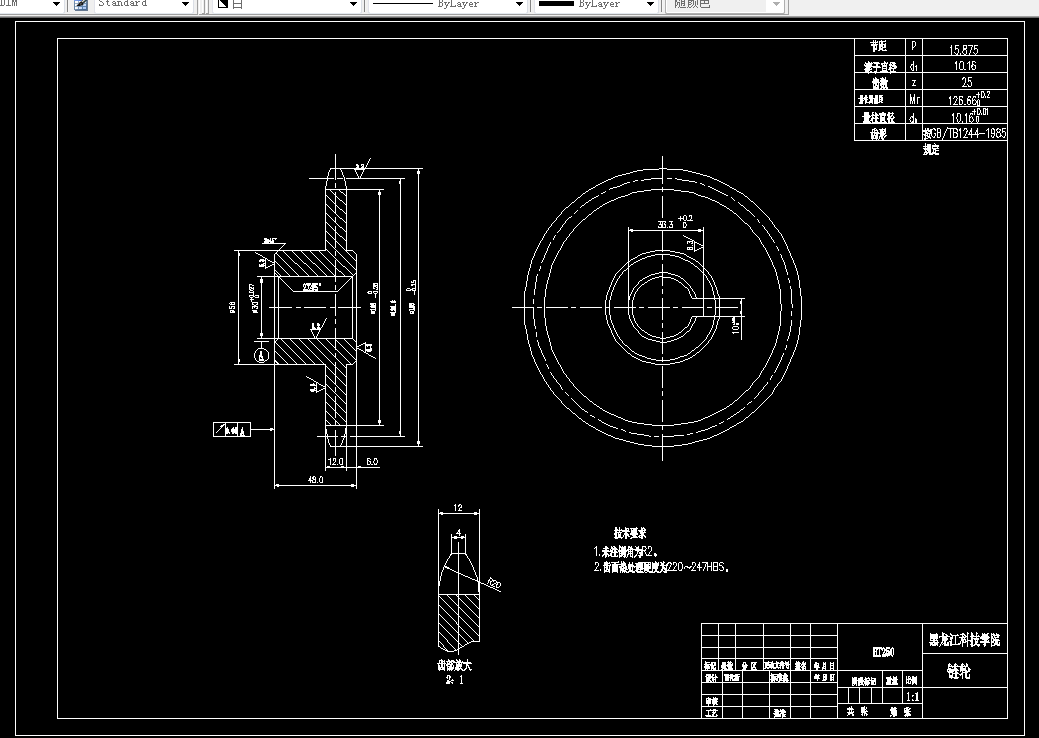

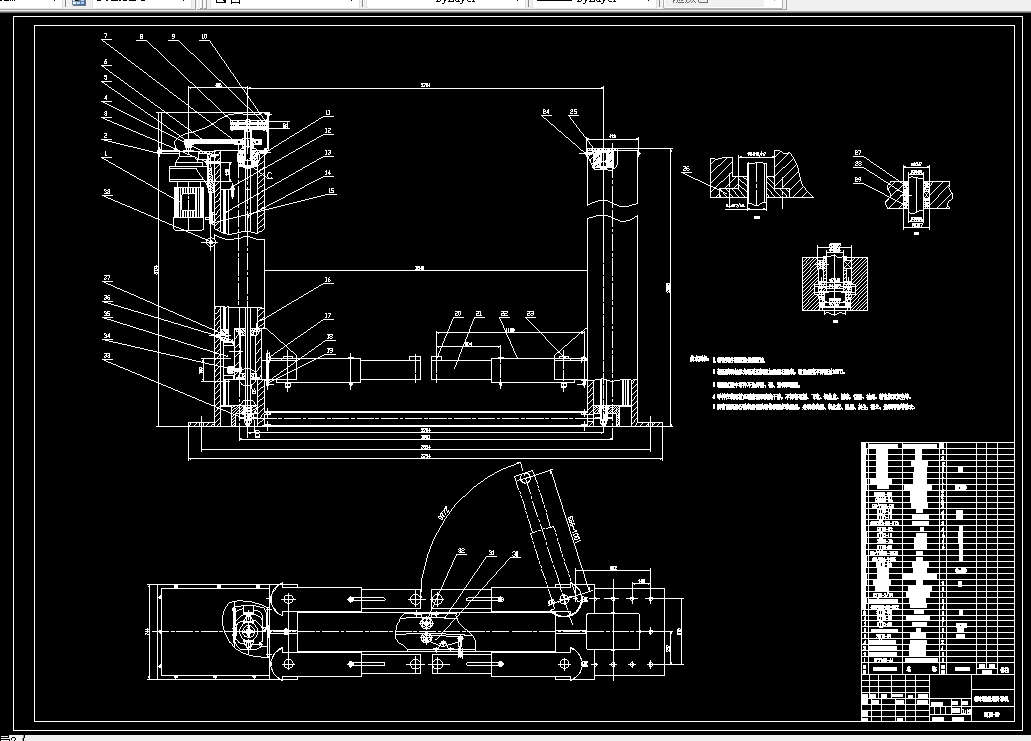

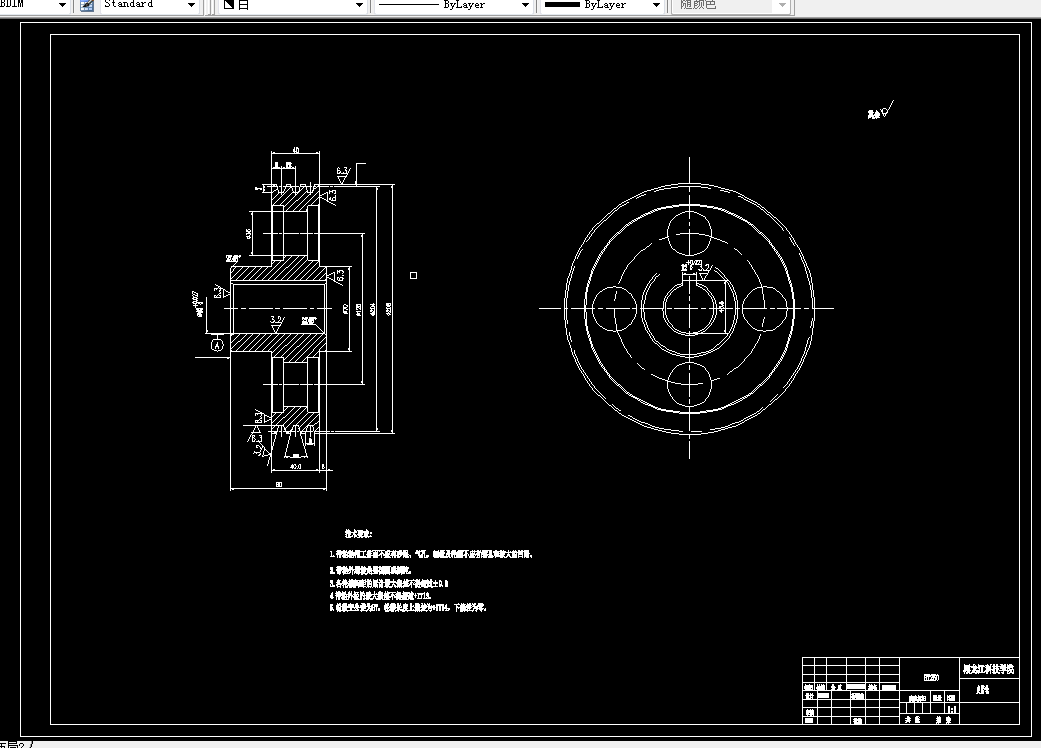

CAD版本图纸，共6张

摘要

双柱机械式汽车举升机，它包括两个框形举升柱，两个垂直滑动在该框形举升柱上的升降滑架，两个托臂和两个轨道式托板，其特征在于所述框形举升柱是由结构在下部的底板升底梁升矩形齿轮箱及矩齿轮箱两侧短边向上延伸的方形导柱连接上部的横梁构成的整体；所述框形举升柱下面的矩形齿轮箱其中一个是安装电动机的驱动箱；而所述升降滑架是由两个平行固定在其上的托臂穿过所述轨道式托板上滑套的孔位相互连接。

关键词  滑动螺旋副 导轨 丝杠 制动器 组合开关

目         录

摘要 1

Abstract 2

第一章 绪论 5

1.前言 5

2.举升机概述 6

第二章 升举装置的总体设计 7

1.设计题目 7

2.设计方案 7

3.方案选择 7

4.实习考察 7

5.确定总设计计划 7

6.方案的实施 8

第三章 机械传动系统 9

1.方案的拟定 9

2.在拟定机械传动系统方案时，应考虑以下原则 10

3.传动类型选择的依据 10

4.滑动螺旋传动的特点及计算 14

第四章 滚动直线导轨套副 19

1.导轨的类型及其特点 20

2.导轨的设计要求 20

3.导轨的设计程序及内容 20

4.精密导轨的设计原则 20

5.导轨类型的选择原则 21

第五章 丝杠同步转动的链传动 24

1.滚子传动的设计 25

2.滚子链传动的设计计算 25

3.滚子链的静强度计算 29

4.滚子链的使用寿命计算 30

5.滚子链链轮 33

6.滚子链链轮的基本参数和主要尺寸 34

第六章 带传动及其有关计算 35

1.带传动 35

2.带和带传动的形式 35

3.  V带传动 35

5.基准宽度制 带传动的设计计算 36

6.  带传动的效率 40

7.  V带带轮 41

8. 带轮的结构 41

9.带轮的技术要求 41

10.带轮的技术要求 42

11.V带传动的主要失效形式 43

第二部分 机电控制系统 44

第一章 制动器的选择及其计算 44

1制动器 44

2 制动器的分类、特点及应用 44

3.制动器的选择 44

4．制动器的性能参数及主要尺寸 45

第二章  开关的选择 46

1.HZ5B-1型组合开关 47

2.LXJ6系列接近开关 47

第三部分 使用及其效益 47

1.使用时注意事项 48

2.升举机安全操作规程 48

第二章 经济效益分析 48

结论 49

谢 辞 51

附录1——（专题） 54

附录1——外语翻译（原文） 63

附录2——外语翻译(译文) 86
