U002-某五层框架办公楼设计-3000平米 下载积分：150　资料编号： U002

作品包括:

word版设计说明书一份，76页，约17000字

任务书一份

开题报告一份

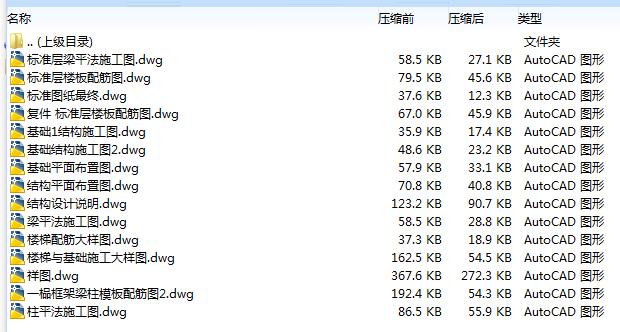

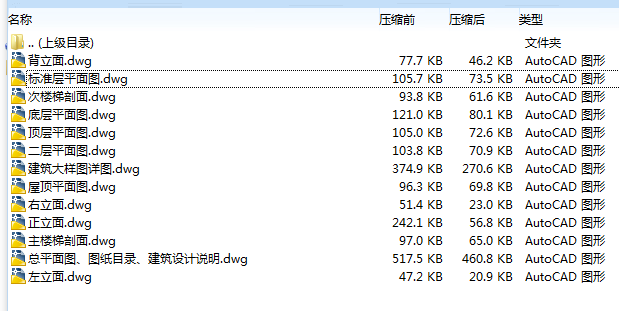

CAD版本图纸，共28张

毕业设计（论文）任务书

I、毕业设计(论文)题目：

办公楼设计

II、毕 业设计(论文)使用的原始资料(数据)及设计技术要求：

1、建筑要求：总面积1500 m2左右，主体建筑5层，层高3.6米。

2、结构要求：钢筋混凝土框架结构，墙体采用普通砖，现浇钢筋混凝土楼板。

3、气象资料：基本雪压0.35kN/m2。 全年为西北风，基本风压为0.40kN/m2。年最高温39.8摄氏度,

最低温-8摄氏度。相对湿度为75％。

4、地质资料：建筑场地土层自下而上依次为杂填土层，粉质粘土层，粗砂层，细砂层，砾砂层。

采用天然地基，持力层为粉质粘土，地基承载力特征值fak=150kPa, 深度距地表2.5m, 无地下水。

场地地震烈度为Ⅵ度，抗震等级三级

5、技术要求：满足工程施工图深度要求

III、毕 业设计(论文)工作内容：

1、查阅并收集与框架结构住宅楼设计相关的国内外文献资料，完成开题报告和科技文献翻译。

2、建筑设计阶段：确定建筑空间及构造方案，给出必要的建筑设计说明，图纸目录，建筑总平面图，

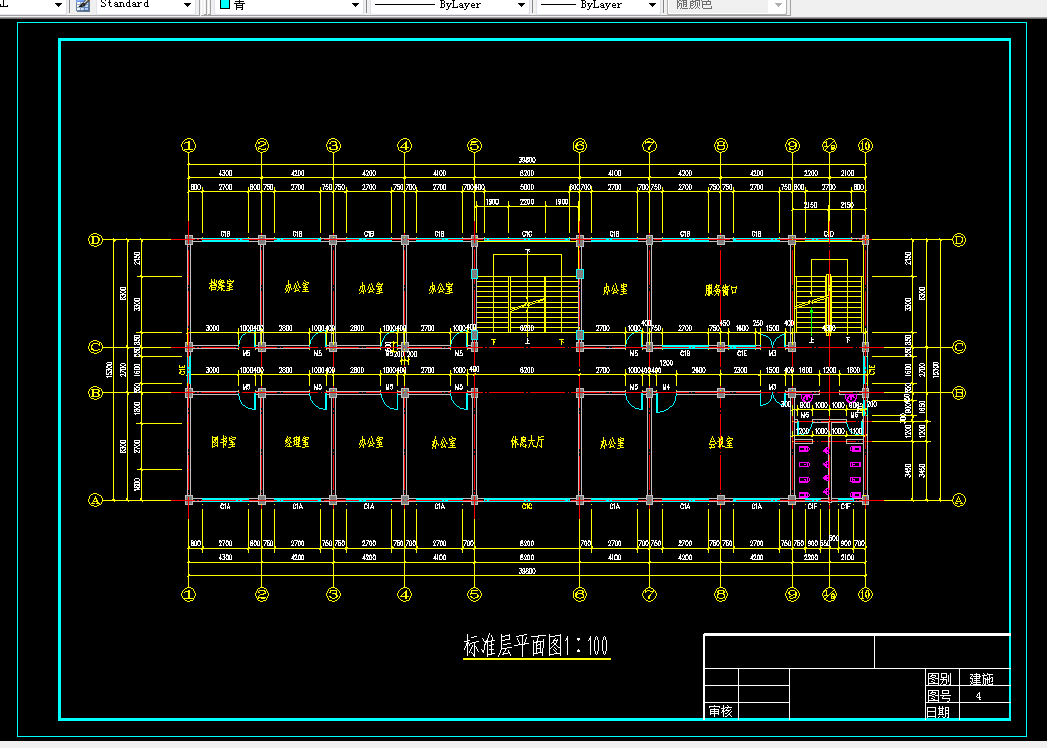

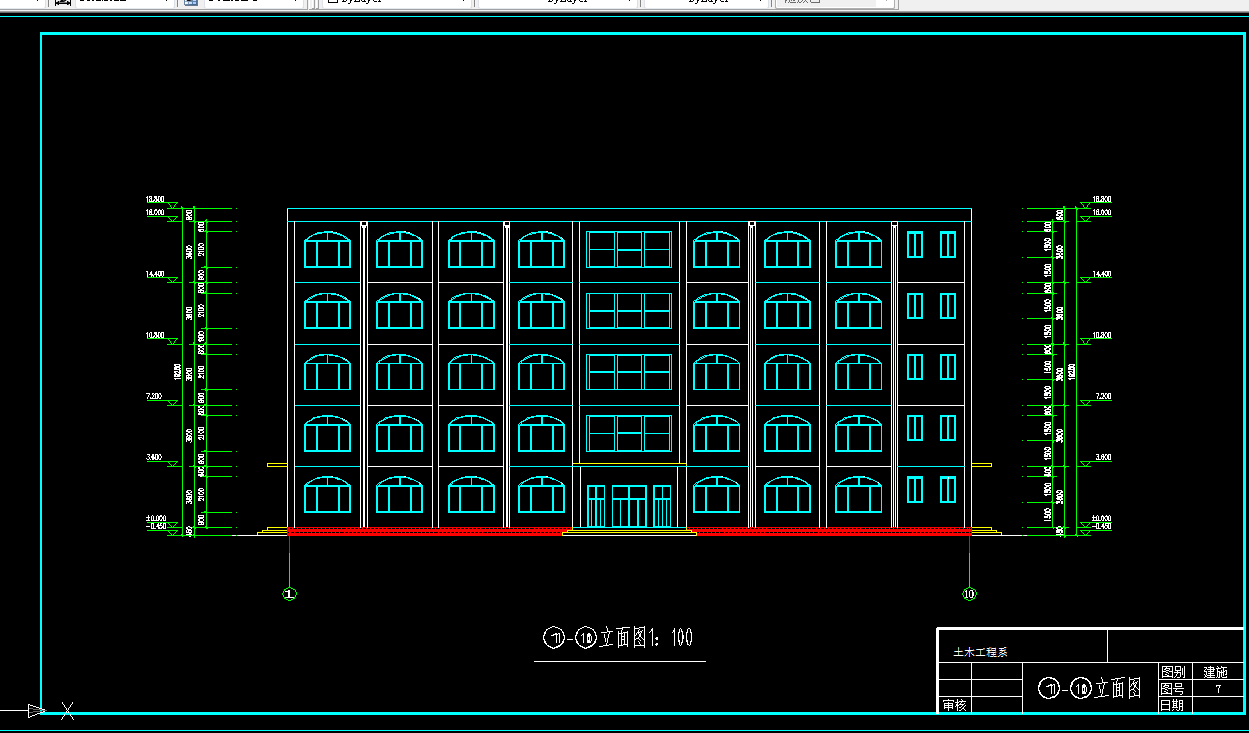

底层、标准层、顶层及屋面平面图，正立面、侧立面图，剖面图，墙身剖面大样等建筑施工图纸。

3、荷载计算：包括屋面和各楼层面荷载计算。

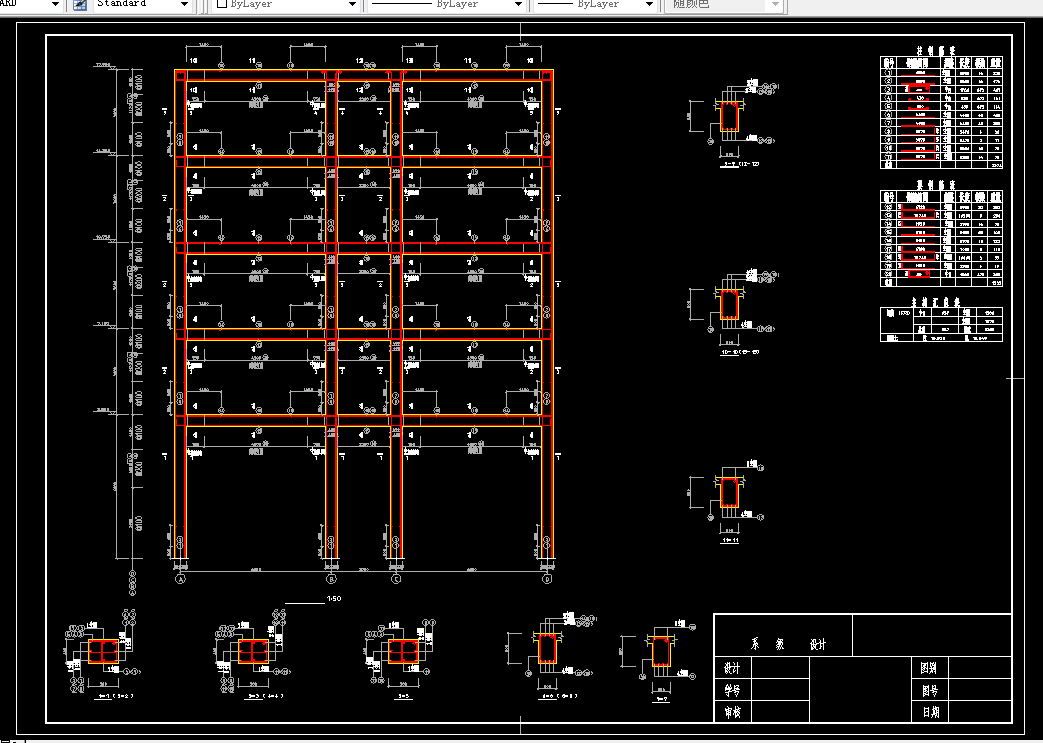

4、框架结构内力计算(选取一榀典型框架，手工进行内力分析)。

5、内力组合计算; 配筋及变形计算(梁、柱配筋计算)。

6、基础及其他构件设计(基础配筋、现浇楼梯、雨蓬、檐口、悬挑、梁板设计计算等)。

7、PKPM计算复核及结构施工图绘制。

8、撰写和整理设计计算书、打印图纸等设计文件，准备答辩。

Ⅳ 、主  要参考资料：

1. 混凝土结构设计规范（GB50010-2002）

2. 建筑结构荷载规范（GB50009-2001）

3. 建筑地基基础设计规范（GB50007－2002）

4. 建筑抗震设计规范 (GB50011-2001)

5. 建筑设计防火规范 (GB50016—2006)

6. 平面整体表示方法制图规则和构造详图(03G101)

榆林办公楼设计

摘要：本计算书按照学校土木工程专业毕业设计的要求进行编写，毕业设计的课题为榆林办公楼。主体为五层框架,室内外高差为0.45米，本设计主要分为建筑设计和结构设计两部分。结构设计部分包括手算和电算两部分。建筑设计部分主要内容包括：在了解本工程概况、领会初步设计意图的基础上进行建筑施工图的绘制，共手绘建筑施工图12张。主体五层采用现浇钢筋混凝土框架结构，设计内容包括：结构方案选择、 荷载标准值计算、水平风载作用标准值计算、竖向及水平荷载作用下内力分析及组合、框架梁柱截面设计、板、楼梯设计和基础设计等。

关键词：底框结构、荷载内力组合、截面设计

 目 录

第一章 建筑设计说明

1、建筑概况………………………………………………………………………4

2、设计资料………………………………………………………………………4

3、建筑要求………………………………………………………………………4

4、建筑细部设计…………………………………………………………………4

第二章 结构设计说明

1、结构方案选取…………………………………………………………………5

2、楼梯方案的选择………………………………………………………………6

3、建筑材料的选择………………………………………………………………6

4、基础形式选取…………………………………………………………………6

5、结构布置计算…………………………………………………………………6

第三章 结构计算书

1、框架结构计算方法，框架截面尺寸的确定…………………………………8

1.1框架计算方法的确定…………………………………………………………8

1.2框架截面尺寸的确定…………………………………………………………8

2、荷载计算  ……………………………………………………………………9

2.1屋面恒荷载……………………………………………………………………9

2.2楼面恒荷载……………………………………………………………………11

2.3构件自重………………………………………………………………………11

2.4柱轴压比估算…………………………………………………………………13

3、框架柱抗侧移计算  …………………………………………………………13

3.1框架梁柱线刚度计算…………………………………………………………13

3.2框架柱抗侧移刚度计算………………………………………………………14

3.3集中风荷载标准值的计算……………………………………………………15

3.4各层柱反弯点位置及柱端剪力梁柱端弯矩的计算…………………………16

3.5风荷载作用下的内力图………………………………………………………18

4、竖向荷载作用下框架结构的内力分析  ……………………………………21

4.1恒活载作用下的内力分析……………………………………………………21

4.2恒活荷载的等效分布图………………………………………………………24

4.3恒活荷载作用下的弯矩计算…………………………………………………26

4.4恒活荷载作用下的梁柱端剪力计算…………………………………………29

4.5恒活荷载作用下的柱轴力计算………………………………………………29

4.6恒活荷载作用下的内力图……………………………………………………31

4.7梁柱内力组合表………………………………………………………………36

5、框架梁柱截面设计与配筋计算  ……………………………………………41

5.1框架梁截面设计………………………………………………………………41

5.2框架柱截面设计………………………………………………………………47

6、基础设计  ……………………………………………………………………57

6.1设计说明………………………………………………………………………57

6.2荷载计算………………………………………………………………………57

6.3地基承载力设计值的确定……………………………………………………57

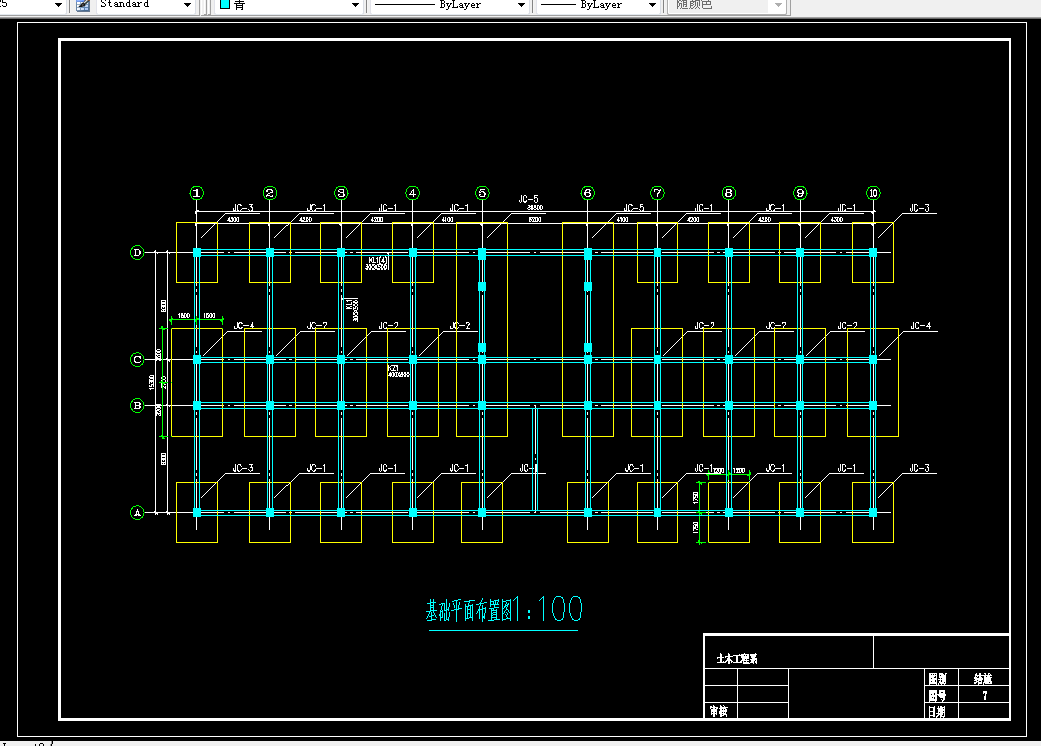

6.4边柱独立基础设计……………………………………………………………57

6.5中柱联合基础设计……………………………………………………………61

7、楼梯设计  ……………………………………………………………………65

7.1设计资料………………………………………………………………………65

7.2.梯段板计算……………………………………………………………………66

7.3休息平台板计算………………………………………………………………67

7.4休息平台梁计算………………………………………………………………67

8、板的设计  ……………………………………………………………………70

8.1设计资料………………………………………………………………………70

8.2弯矩计算………………………………………………………………………70

       8.3配筋计算………………………………………………………………………73

总结…………………………………………………………………………………………74

参考文献……………………………………………………………………………………75

致谢…………………………………………………………………………………………76

 第一章 建筑设计说明

1、建筑概况

1.1 设计题目  办公楼设计

1.2 建筑面积  3000㎡

1.3 建筑总高度 19.25ｍ（室外地坪算起）

1.4 建筑层数   五层

1.5 结构类型   框架结构

1.6 工程概况

该工程为五层框架结构体系，建筑面积约3000m2，建筑物平面为长方形。走廊宽度2.4m,标准层高3.6m，室内外高差0.45m，其它轴网尺寸等详见平面简图。抗震等级三级，设计使用年限50年。

2、 设计资料

1建筑要求：总面积3000 左右，主体建筑5层，层高3.6米。

2结构要求：钢筋混凝土框架结构，墙体采用预压蒸气混凝土砌块，现浇钢筋混凝土楼板。

3气象资料：基本雪压0.35KN/ 。全年为西北风，基本风压为0.4KN/ 。年最高温度39.8℃，最低温度 －8℃。相对湿度为75%。

4地质资料：建筑场地土层自下而上依次为杂填土层，粉质粘土层，粗砂层，砾砂层。采用天然地基，持力层为粉质粘土，地基承载力特征值 ，深度距地表2.5m，无地下水。场地地震裂度为VI度，抗震等级三级。

5技术要求：满足工程施工图深度要求。

3、 建筑要求

建筑等级:耐火等级为Ⅱ级

设计使用年限50年

4、 建筑细部设计

（1） 建筑热工设计应做到因地制宜，保证室内基本的热环境要求，发挥投资的经济效益。

（2） 建筑体型设计应有利于减少空调与采暖的冷热负荷，做好建筑围护结构的保温和隔热，以利节能。

（3） 采暖地区的保温隔热标准应符合现行的《民用建筑节能设计标准》的规定。

（4） 室内应尽量利用天然采光。

（5）为满足防火和安全疏散要求，设有二部楼梯。

（6） 墙身做法  墙体为加气混凝土砌块。用M5混合砂浆砌筑。内粉刷为20mm厚水泥砂浆打底，做水泥内墙面，做水刷石外墙面。

（7） 楼面做法  楼板顶面为大理石面层，水泥砂浆擦缝，30mm厚1：3干硬性水泥砂浆和水泥浆丝打底找平，楼板厚120mm。楼板底面为15 mm厚水泥砂浆打底，刷内墙涂料。

（8）屋面做法  板底15mm厚抹灰，120mm厚现浇钢筋混凝土板，40mm厚水泥石灰焦渣砂浆找坡层，15mm厚水泥砂浆找平层，冷底子油一道上铺SBS防水卷材二道，30mm厚C20细石混凝土防水。

（9）门窗做法  门厅处为塑钢门，其余为铝合金推拉窗、木门。
