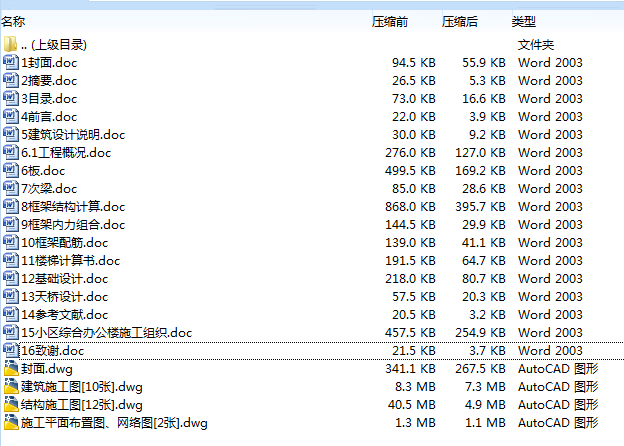

作品包括:

word版设计说明书一份

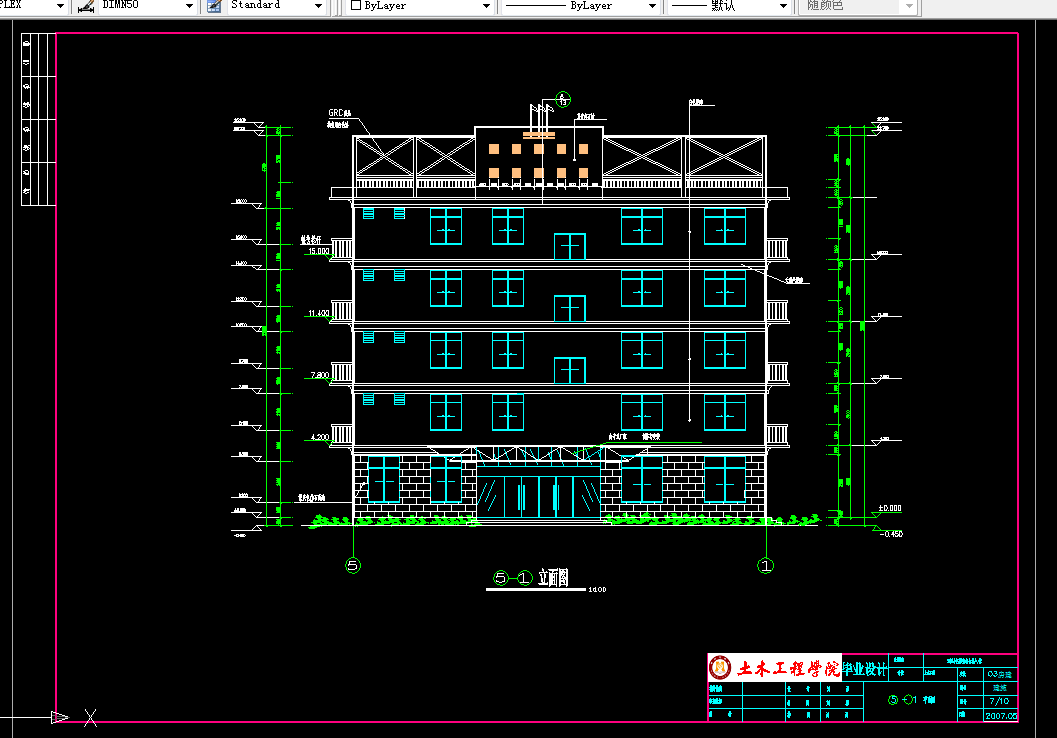

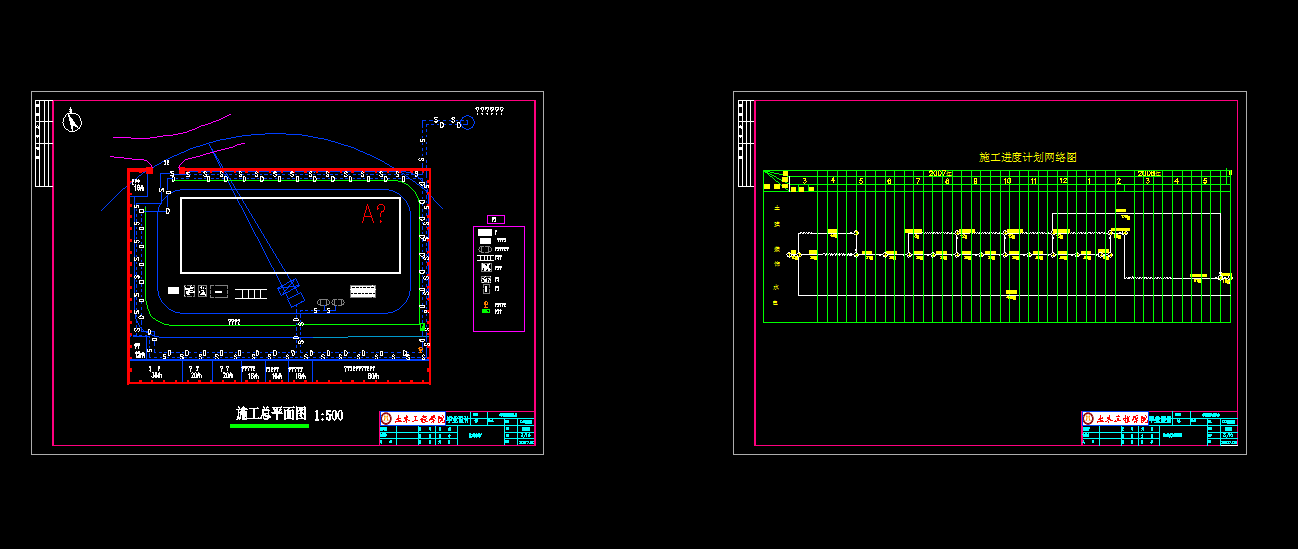

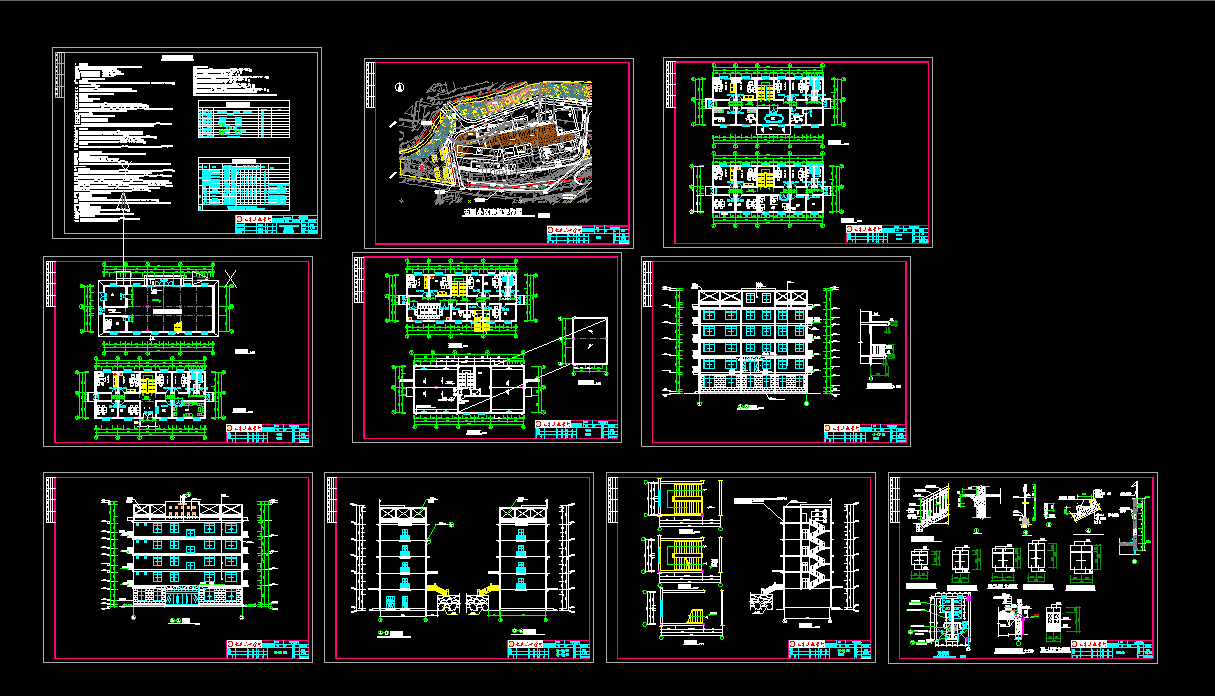

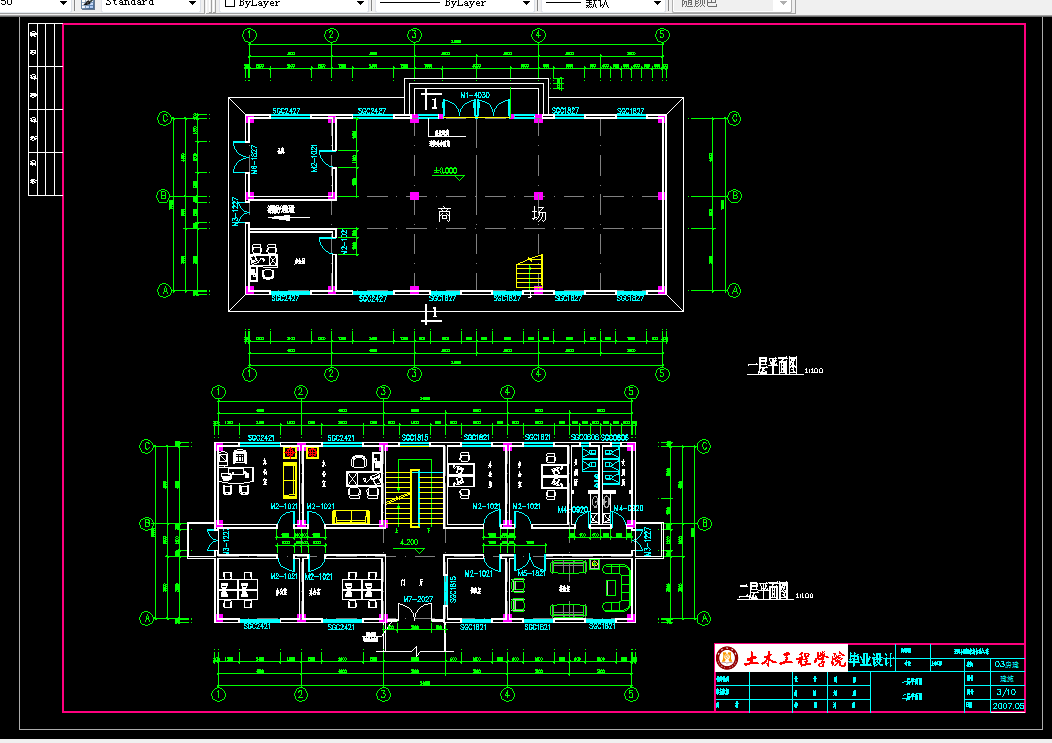

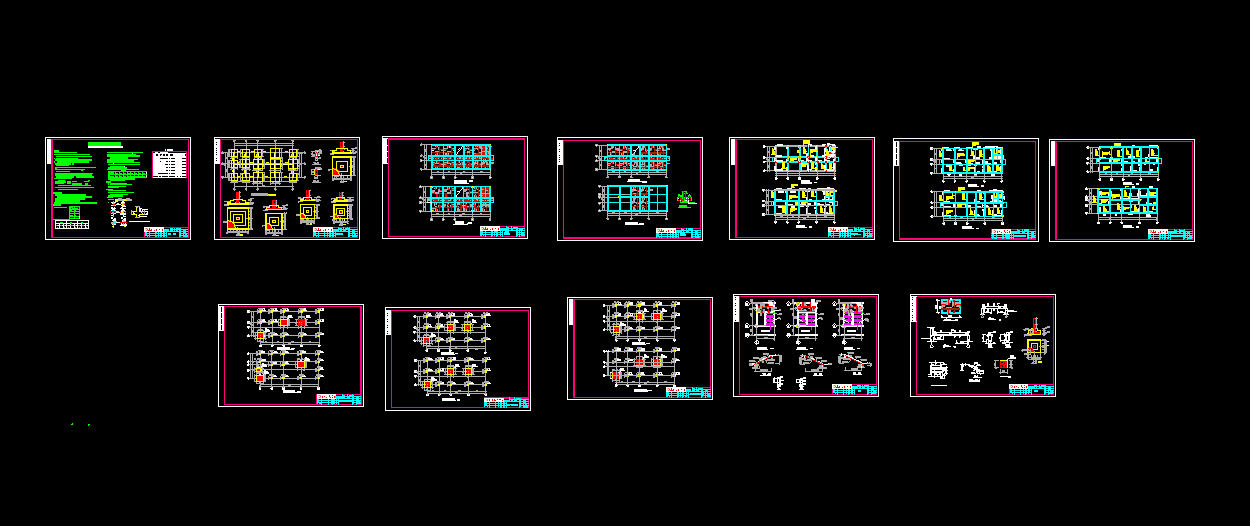

CAD版本图纸，共24张

摘  要

本次毕业设计是一幢框架综合办公楼，主要进行的是结构设计部分。结构设计简而言之就是用结构语言来表达工程师所要表达的东西。结构语言就是结构师从建筑及其它专业图纸中所提炼简化出来的结构元素，包括基础、墙、柱、梁、板、楼梯、大样细部图等等。然后用这些结构元素来构成建筑物或构筑物的结构体系，包括竖向和水平的承重及抗力体系，再把各种情况产生的荷载以最简洁的方式传递至基础。

结构设计的阶段大体可以分为三个阶段：

一 结构方案阶段：根据建筑的重要性，建筑所在地的抗震设防烈度，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式，本工程采用的是框架结构；

二 结构计算阶段：包括荷载计算、内力计算和构件计算；

三 施工图设计阶段：根据上述计算结果，来最终确定构件布置和构件配筋以及根据规范的要求来确定结构构件的构造措施。

【关键词】：结构设计；荷载计算；节点验算；

目    录

摘 要………………………………………………………………………………………Ⅰ

ABSTRACT…………………………………………………………………………………… Ⅱ

前言………………………………………………………………………………………………1

第一部分  建筑设计说明

1.1  毕业设计题目…………………………………………………………………………2

1.2  设计资料……………………………………………………………………………… 2

1.3  平面设计……………………………………………………………………………… 2

      1.3.1办公平面设计………………………………………………………………………2

1.3.1.1办公平面设计………………………………………………………………… 2

1.3.1.2底层商场平面的布…………………………………………………………… 3

1.3.1.3门、窗的设计………………………………………………………………… 3

1.4  剖面设计……………………………………………………………………………… 3

1.5  立面设计……………………………………………………………………………… 3

1.6  设计体会……………………………………………………………………………… 4

第二部分  结构计算

1工程概况 ……………………………………………………………………………………… 5

   1.1 设计概况 ………………………………………………………………………………… 5

       1.1.1  建设项目名  ………………………………………………………………………5

       1.1.2  建设地点  …………………………………………………………………………5

1.1.3 设计资料  …………………………………………………………………………5

   1.2   结构沉重方案选择   ………………………………………………………………… 5

   1.3   主要构件选型及尺寸初步估算 ……………………………………………………… 6

       1.3.1  主要构件选型 …………………………………………………………………… 6

        1.3.2    梁﹑柱截面尺寸估算 ………………………………………………………… 6

2 板的计算  …………………………………………………………………………………… 8

   2.1  板的计算跨度及荷载  …………………………………………………………………  8

   2.2  板荷载的确定   ………………………………………………………………………… 8

2.2.1  楼面板的荷载   …………………………………………………………………8

2.2.2  屋面板的荷载   …………………………………………………………………8

   2.3  板的内力计算   …………………………………………………………………………9

         2.3.1  双向楼面板的计算………………………………………………………………9

         2.3.2  走廊计算    ………………………………………………………………… 15

3 次梁的计算  …………………………………………………………………………………17

   3.1  正截面计算  ……………………………………………………………………………17

         3.1.1  次梁的计算简图 ………………………………………………………………17

         3.1.2  荷载的确定 ……………………………………………………………………17

         3.1.3  内力的计算及钢筋的配置 ……………………………………………………17

3.1.4  受拉钢筋截面积As ……………………………………………………………18

3.1.5 验算配筋率………………………………………………………………………18

   3.2  箍筋的计算……………………………………………………………………………… 18

3.2.1复核截面条件…………………………………………………………………… 18

3.2.1验算构造配筋条件……………………………………………………………… 18

4 框架的计算  …………………………………………………………………………………19

   4.1重力荷载计算  ……………………………………………………………………………19

         4.1.1  屋面上人  …………………………………………………………………… 19

         4.1.2  各层走廊楼面  ……………………………………………………………… 19

         4.1.3  标准层楼面  ………………………………………………………………… 19

4.1.4  梁自重  ……………………………………………………………………… 19

4.1.5  柱自重  ……………………………………………………………………… 20

         4.1.6  外墙自重  …………………………………………………………………… 20

         4.1.7  内隔墙自重  ………………………………………………………………… 20

4.1.8  栏杆自重  …………………………………………………………………… 21

4.2  荷载的确定    ……………………………………………………………………… 21

4.3. 确定框架计算简图………………………………………………………………………21

         4.3.1  框架柱刚度计算 ……………………………………………………………21

4.4  竖向荷载下框架受荷总图………………………………………………………………22

4.4.1  A—B轴线间框架梁…………………………………………………………22

4.4.2  B—C轴线间框架梁…………………………………………………………24.

4.4.3  A轴柱的集中荷载计算…………………………………………………… 25

4.4.3  B轴柱的集中荷载计算…………………… ………………………………26

4.4.3  C轴柱的集中荷载计算…………………… ………………………………26

4.5  内力计算   ……………………………………………………………………………28

         4.5.1  恒载作用下的内力计算…………………………………………… …………28

         4.5.2  活载作用下的内力计算…………………………………………… …………34

    4.6 风荷载作用计算   ………………………………………………………………………37

         4.6.1 风荷载作用下的位移验算 ………………………… …………………………38

           4.6.1.1  侧移刚度D   ……………………………………… ……………………38

           4.6.1.2  风荷载作用下框架侧移刚度   …………………………………………38

4.7 水平地震作用计算  ……………………………………………………………………42

         4.7.1 荷载的确定 ……………………………………………………………………42

           4.7.1.1  恒载   ……………………………………………………………………42

           4.7.1.2  活载   ……………………………………………………………………43

 4.7.2 地震作用计算 …………………………………………………………………44

4.7.2.1  各层水平地震作用力的确定   …………………………………………44

  4.7.2.2  水平地震作用下的位移验算   …………………………………………46

4.8  框架的内力组合    ……………………………………………………………50

         4.8.1  框架梁的内力组合   …………………………………………………………50

         4.8.2  框架柱的内力组合   …………………………………………………………51

    4.9  框架梁的配筋计算   …………………………………………………………………52

         4.9.1  AB跨一层梁……………………………………………………………………52

   4.10  框架柱的配筋计算   …………………………………………………………………54

         4.10.1  正截面计算  …………………………………………………………………54

         4.10.2  斜截面的计算  ………………………………………………………………55

5楼梯的计算  …………………………………………………………………………………57

5.1 梯段板的设计  …………………………………………………………………………57

         5.1.1  梯段板数据   …………………………………………………………………57

         5.1.2  确定板厚   ……………………………………………………………………57

         5.1.3  荷载计算   ……………………………………………………………………57

         5.1.4  内力计算   ……………………………………………………………………57

         5.1.5  配筋计算   ……………………………………………………………………58

   5.2  平台板设计    …………………………………………………………………………58

         5.2.1  确定板厚 ………………………………………………………………………58

         5.2.2  荷载计算 ………………………………………………………………………58

         5.2.3  内力计算 ………………………………………………………………………58

         5.2.4  配筋计算 ………………………………………………………………………59

    5.3  平台梁设计 ……………………………………………………………………………59

         5.3.1  确定梁尺寸 ……………………………………………………………………59

         5.3.2  荷载计算 ………………………………………………………………………59

         5.3.3  内力计算 ………………………………………………………………………59

         5.3.4  配筋计算 ………………………………………………………………………60

6基础设计 ………………………………………………………………………………………61

   6.1  地基承载力特征值  …………………………………………………………………61

   6.2   初步选择基底尺寸 …………………………………………………………………61

   6.3   验算持力层底基承载力 ………………………………………………………………61

   6.4   计算基底净反力 ………………………………………………………………………62

   6.5   抗冲切验算 ……………………………………………………………………………62

6.5.1  柱边基础截面抗冲切验算……………………………………………………62

6.5.2  变阶处抗冲切验算……………………………………………………………63

   6.6   配筋计算…………………………………………………………………………………63

          6.6.1  基础长边方向…………………………………………………………………63

          6.6.2  基础短边方向…………………………………………………………………64

7 天桥设计 ………………………………………………………………………………………66

第二部分  结构计算

1 总则 ……………………………………………………………………………………………67

1.1   编制依据……………………………………………………………………… 67

         1.2   工程概况 ………………………………………………………………………67 2 施工部署 ………………………………………………………………………………………68

2.1   施工组织体系………………………………………………………………… 68

         2.2   施工组织机构中的特殊部门………………………………………………… 68

2.3   质量目标……………………………………………………………………… 68

 2.4施工顺序及施工流水区段划分………………………………………………… 69

3 施工技术方案及主要技术……………… …………………………………………………70

3.1   施工原则……………………………………………………………………… 70

         3.2   施工测量控制………………………………………………………………… 70

3.3   主要施工方法及技术措施…………………………………………………… 71

3.3.1基础土方工程…………………………………………………………… 71

3.3.2模板工程………………………………………………………………… 72

3.3.3钢筋工程………………………………………………………………… 73

3.3.4混凝土工程……………………………………………………………… 75

3.3.5脚手架工程……………………………………………………………… 76

3.3.6砌筑工程………………………………………………………………… 76

3.3.7楼地面工程……………………………………………………………… 76

3.3.8装饰工程………………………………………………………………… 77

3.3.9门窗工程………………………………………………………………… 78

3.3.10屋面工程……………………………………………………………… 81

3.3.11水电工程……………………………………………………………… 81

3.3.10给排水工程………………………………………………………………81

4 进度计划………………………………………………………………………………………83

4.1   保证工期的措施……………………………………………………………… 83

         4.2   施工进度动态管理…………………………………………………………… 84

5 资源用量计划…………………………………………………………………………………84

5.1   施工材料表…………………………………………………………………… 83

         5.2   主要材料运输计划…………………………………………………………… 85

5.3   劳动力需要量计划…………………………………………………………… 86

5.4   施工机械用料表……………………………………………………………… 86

6 施工平面布置图………………………………………………………………………………87

6.1   垂直机械的布置……………………………………………………………… 87

         6.2   搅拌站的布置………………………………………………………………… 87

6.3   其它各种作业棚、工具棚的布置…………………………………………… 87

6.4   材料、构件堆场及仓库的布置……………………………………………… 88

6.5   行政福利用房布置…………………………………………………………… 88

6.6   临时供水管线的布置………………………………………………………… 89

7 雨季施工措施…………………………………………………………………………………89

7.1   雨季施工管理目标…………………………………………………………… 89

         7.2   预防措施……………………………………………………………………… 89

7.3   雨季施工主要技术措施……………………………………………………… 89

8 安全、文明、质量施工…………………………………………………………………… 90

8.1   安全施工保证体系…………………………………………………………… 90

         8.2   文明施工保证体系…………………………………………………………… 91

8.3   质量保证体系………………………………………………………………… 92

8.4   消防措施……………………………………………………………………… 93

9  技术经济指标………………………………………………………………………………93

9.1   工期指标……………………………………………………………………… 93

         9.2   工程质量指标………………………………………………………………… 93

9.3   安全生产指标………………………………………………………………… 93

9.4   工程成本指标………………………………………………………………… 93

9.5   施工机械化程度……………………………………………………………… 94

参考文献      …………………………………………………………………………………95

致 谢         …………………………………………………………………………………96
