U007-宿迁市某实验学校四层综合服务楼设计3000平米 下载积分：150　资料编号： U007

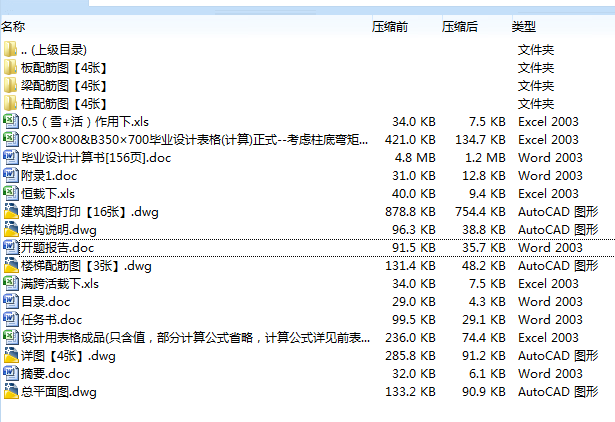

作品包括:

word版设计说明书一份，156页，约35000字

任务书一份

开题报告一份

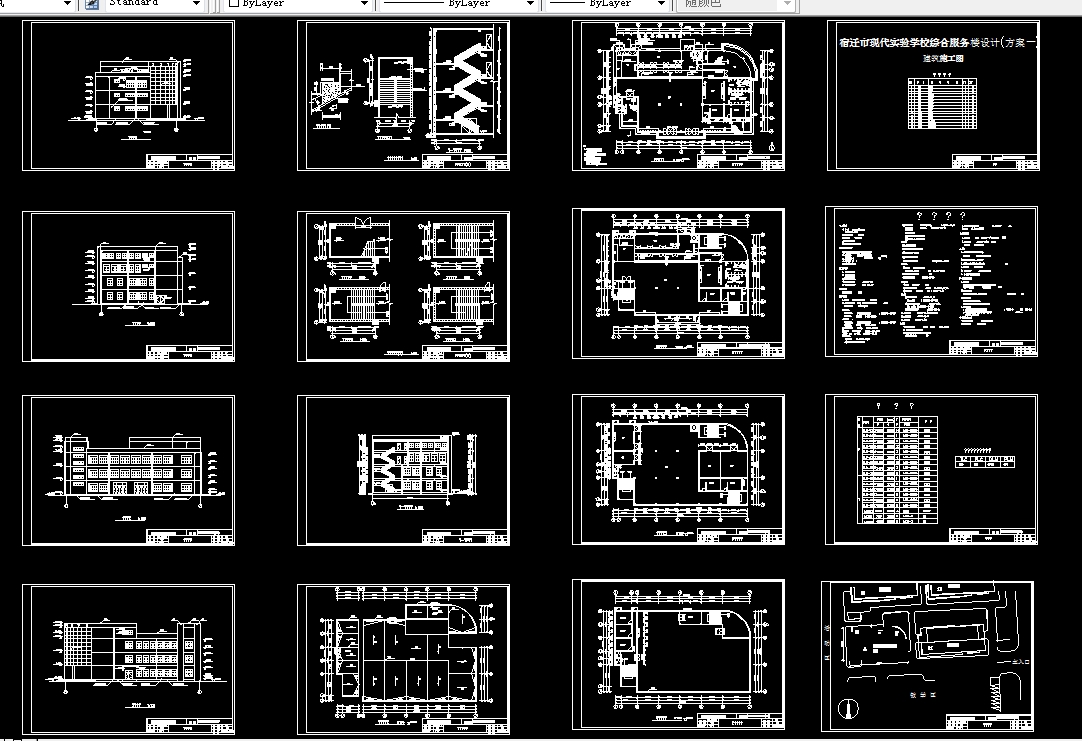

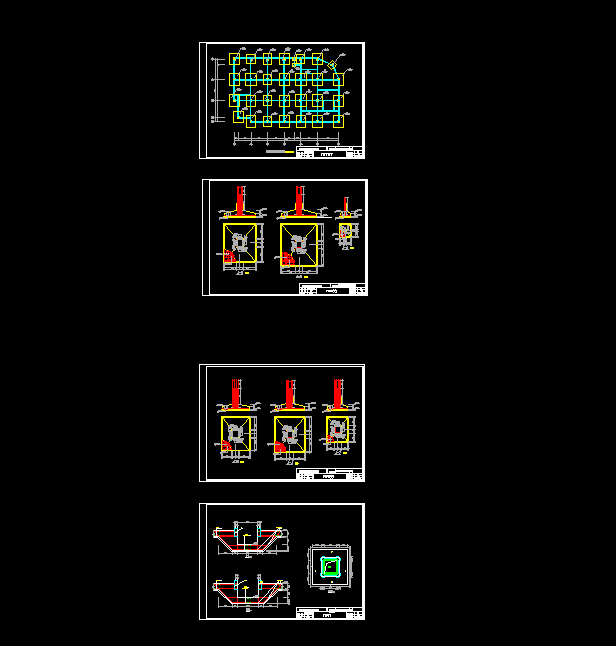

CAD版本图纸，共37张

摘要

本次毕业设计的课题为宿迁市现代实验学校综合服务楼，设计内容包括建筑设计和结构设计两部分。

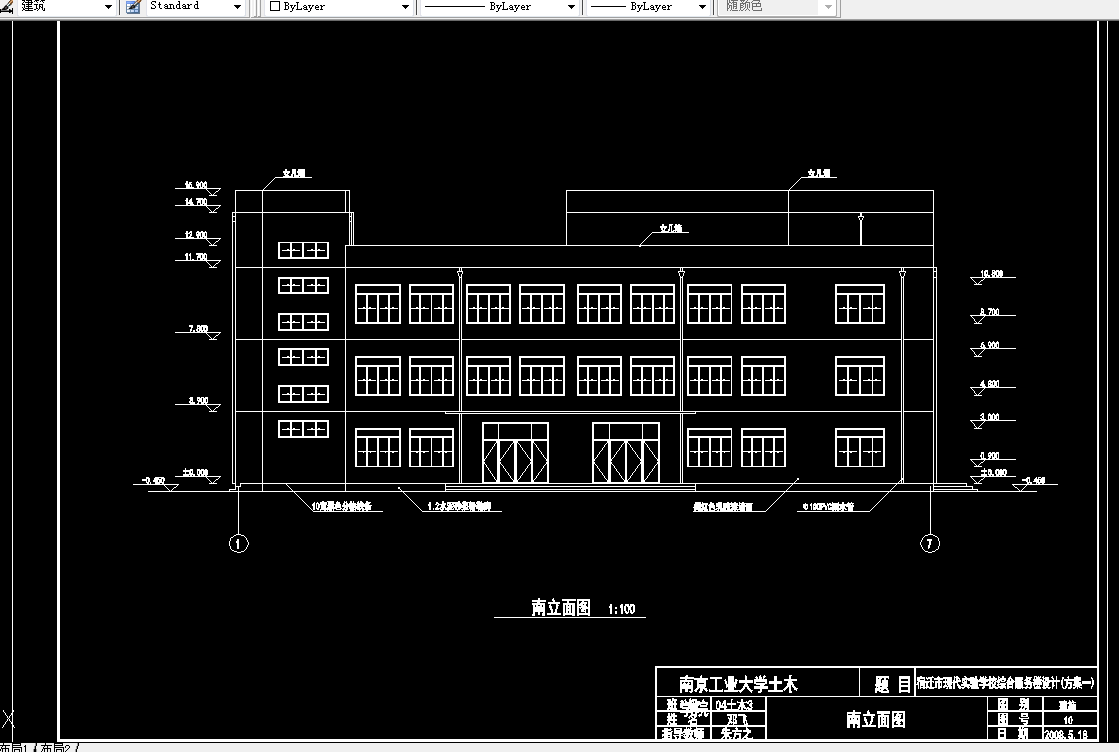

建筑设计是在满足现有的自然环境与总体规划的前提下，根据设计任务书的要求，综合考虑了使用功能、结构施工、材料设备、经济艺术等问题，着重解决了建筑内部使用功能和使用空间的合理安排﹑内部和外表的艺术效果以及各种细部的构造方式等，进而创造出既科学又具有观赏性的生活、工作环境。建筑物是社会物质和文化财富，在满足使用要求的同时，还需要考虑人们对建筑物在美观方面的要求，本设计在一主要入口采用弧形立面，局部立面凹凸——丰富和美化了建筑造型；其主体三层，局部四层，建筑立面对比显明﹑错落有置。同时，这些恰当的建筑造型处理使本建筑很好的融入了学校活跃而又活泼的气氛中。综合考虑以上因素，最终确定设计方案，画出建筑施工图。

结构设计是在建筑物初步设计的基础上，首先确定结构方案，选择合理的结构体系，本设计采用框架结构，框架结构是由梁、柱、节点及基础组成的结构形式。横梁和立柱通过节点连成一体，形成承重结构，将荷载传至基础。其特点是承重系统与非承重系统有明确的分工，支承建筑空间的骨架与梁﹑柱是承重系统，而分割室内外空间的围护结构和轻质隔墙是非承重的，这种结构形式强度高，整体性好，刚度大，抗震性好，开窗自由。结构选型后进行结构布置，并初步估算确定结构构件尺寸，最后进行结构计算。结构计算包括手算和电算两部分。手算内容主要有：荷载计算，恒载作用下、活载作用下框架内力计算，地震作用下横向框架的内力计算，框架荷载内力组合计算，框架梁柱截面设计，楼梯结构设计、现浇楼面板设计以及基础设计；电算主要是：PKPM电算校核分析。最终根据计算结果画出结构平法施工图。

总之，此学校综合服务楼的设计，是按照安全﹑适用﹑耐久﹑美观﹑经济的设计原则进行设计的。

关键词：学校综合服务楼﹑建筑设计、结构设计、框架结构﹑结构计算

目  录

摘要 Ⅰ

ABSTRACT Ⅱ

第一章 引言 1

1.1 建筑设计说明 1

1.2 结构设计说明 2

1.3 计算机及软件应用 6

第二章 工程概况及设计资料 8

2.1 工程概况 8

2.2 设计资料 8

第三章 结构选型与布置 13

3.1 结构选型 13

3.2 结构布置 14

第四章 荷载计算 18

4.1 计算简图 18

4.2 截面尺寸 18

4.3 材料强度等级 18

4.4 荷载计算 18

第五章 框架内力计算 36

5.1关于弯矩分配系数的计算 36

5.2 恒载作用下的框架内力计算 39

5.3 满跨活载作用下的框架内力计算 50

5.4 0.5（雪+活）重力荷载作用下横向框架的内力计算 61

5.5 地震作用下横向框架的内力计算 73

第六章 框架内力组合 78

6.1 弯矩调幅 78

6.2 框架梁内力组合 78

6.3 框架柱内力组合 79

第七章 框架梁柱截面设计 89

7.1 设计原理 89

7.2 设计过程及结果 92

第八章 楼梯结构设计 105

8.1 梯段板设计 106

8.2 休息平台板设计 108

8.3 平台梁设计 109

第九章 现浇楼面板设计 111

9.1 设计思路 111

9.2 楼面板设计 111

9.3 区格板内力计算 112

第十章 基础设计 126

10.1 荷载计算 126

10.2确定基础底面尺寸 127

10.3地基变形验算 133

10.4 基础结构设计 134

第十一章 手算与电算对比及分析 139

11.1手算结果与电算结果对比 139

附录 153

结语 157

参考文献 158

致谢 160

第二章 工程概况及设计资料

2.1 工程概况

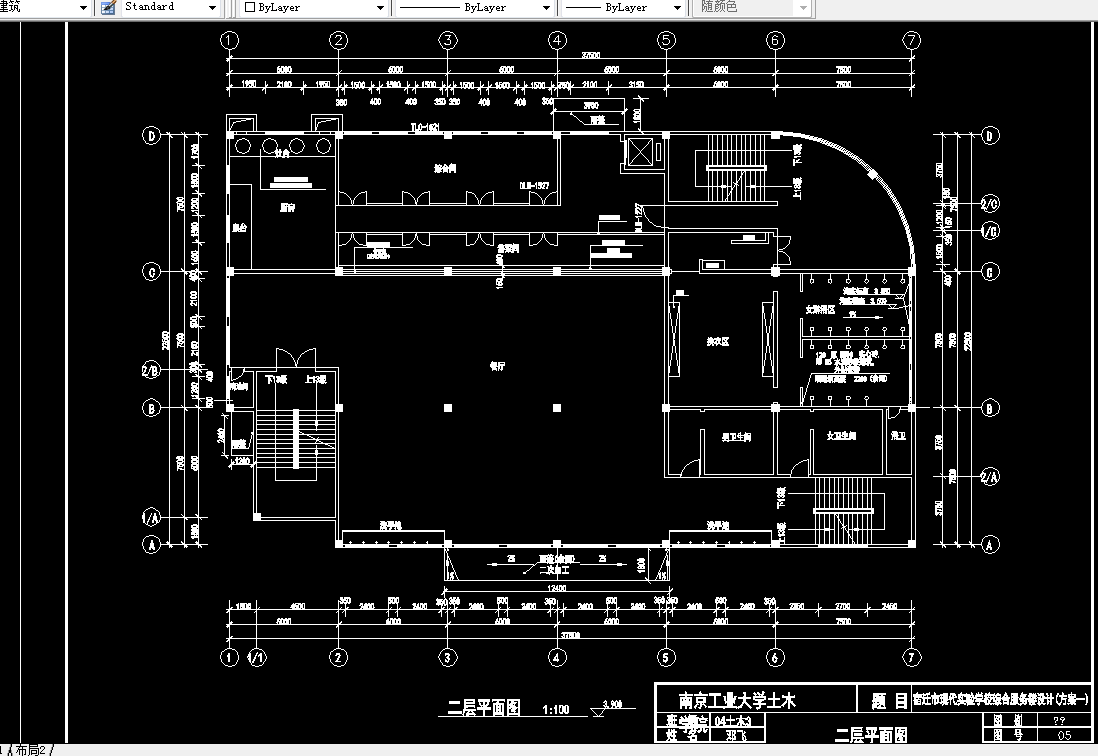

本工程系宿迁市现代实验学校综合服务楼，功能包括公共餐厅、男女淋浴中心、超市、书店、办公室等，建设场地位于宿迁市微山湖路北，黑海路以东。建筑面积约3000m2，建筑总高度15.9m，拟建三层（层高3.9m），局部四层（层高3m）。设运货电梯（载重量630kN）一部。一至二层设有食堂，其中一二层兼做浴室，三层有超市、书店、邮局和洗衣房，四层有办公室，其中三层局部屋面为上人屋面。该工程主体结构拟采用现浇式钢筋混凝土框架结构。

2.2 设计资料

2.2.1 设计标高

室内设计标高±0.000，室内外高差0.45m。

2.2.2 气象资料

1. 冬季最冷月平均温度2℃，夏季最热月平均温度28℃，最高温度40.7℃，最低温度-14℃，冬季相对湿度73％，夏季相对湿度81％。

2. 冬季主导风向东北，平均风速2.6m/s，夏季主导风向东南，平均风速2.6m/s，最大风速23.7m/s。

3. 年平均降水量1034.1mm，月最大降水量179.3mm。

4. 最大积雪厚度0.2m，基本雪压S0＝0.4KN/m2，基本风压W0＝0.4KN/m2。

2.2.3 水文地质资料

1. 常年地下水位低于－1.2mm，水质对混凝土无侵蚀作用。

2. 土壤最大冻结深度0.09m。

3. 拟建场地位于宿迁市郊区。场地地势相对平坦，场地相对高差在0.40米以内，地面标高为5.5米。场地地下水位在天然地面以下1.0米左右，地下水水质对混凝土无侵蚀性。经勘察揭示拟建场地土层分布可划分为6个工程地质层，8个工程地质亚层。自上而下简述如下：

① 层杂填土：灰褐色，以粉质粘土、粉土为主，层厚0.50～1.50m；

② 层粉土：灰黄色，饱水，稍密，下部中密状态，层厚2.0～4.10m，层底埋深3.40～4.80m；

③ 层粉砂：青灰色～浅灰色，饱水，中密，层底埋深为9.40～11.0m，层厚1.20～2.10m；

④ 层粉质粘土：灰色～灰绿色，湿，可塑，局部软塑，层底埋深为12.0～18.40m，层厚3.10～4.30m；

⑤ 层粉砂夹粉土：灰黄色～青灰色，稍密～中密，饱水，层底埋深为16.0～22.80m，层厚0.80～1.60m；

⑥ 层粉质粘土：灰褐色～灰色，很湿，可塑，局部硬塑，层底埋深大于30.0，层厚大于5.50m（未钻穿）。

各层地基土主要物理力学性质指标及其承载力设计参数参见下表：

2.2.4 地震信息

1. 抗震设防烈度：8度设防设计，设计地震分组第一组。

2. 地震加速度：0.30g

2.2.5 荷载资料

1. 屋面活荷载

（1） 局部不上人屋面，标准值：

（2） 上人屋面，标准值：

2. 楼面活荷载

（1） 餐厅，标准值：

（2） 厨房，标准值：

（3） 浴室，标准值：

（4） 超市（商店），标准值：

（5） 厕所，标准值：

（6） 楼梯，标准值：

（7） 洗衣房，标准值：

（8） 办公室，标准值：

（9） 电梯机房，标准值：

3. 相关材料荷载信息

（1） 钢筋混凝土：

（2） 水泥砂浆：

（3） 混合砂浆：

（4） 水磨石面层：

（5） 铝合金门窗：

（6） 玻璃幕墙：

（7） 木制门：
