U008-某六层框架商业办公楼设计1.3万平米 下载积分：150　资料编号： U008

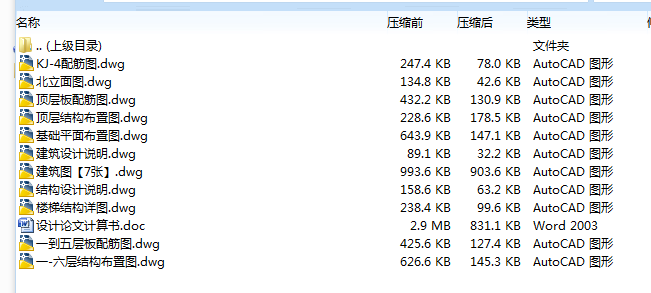

作品包括:

word版设计说明书一份，82页，约18000字

任务书一份

开题报告一份

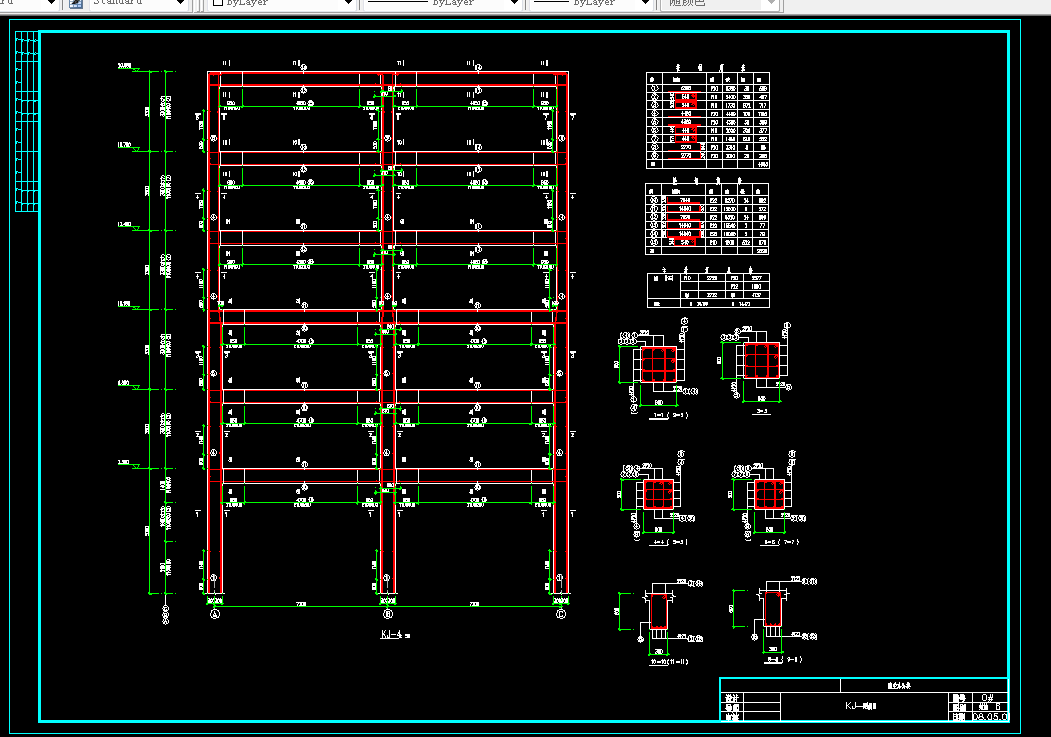

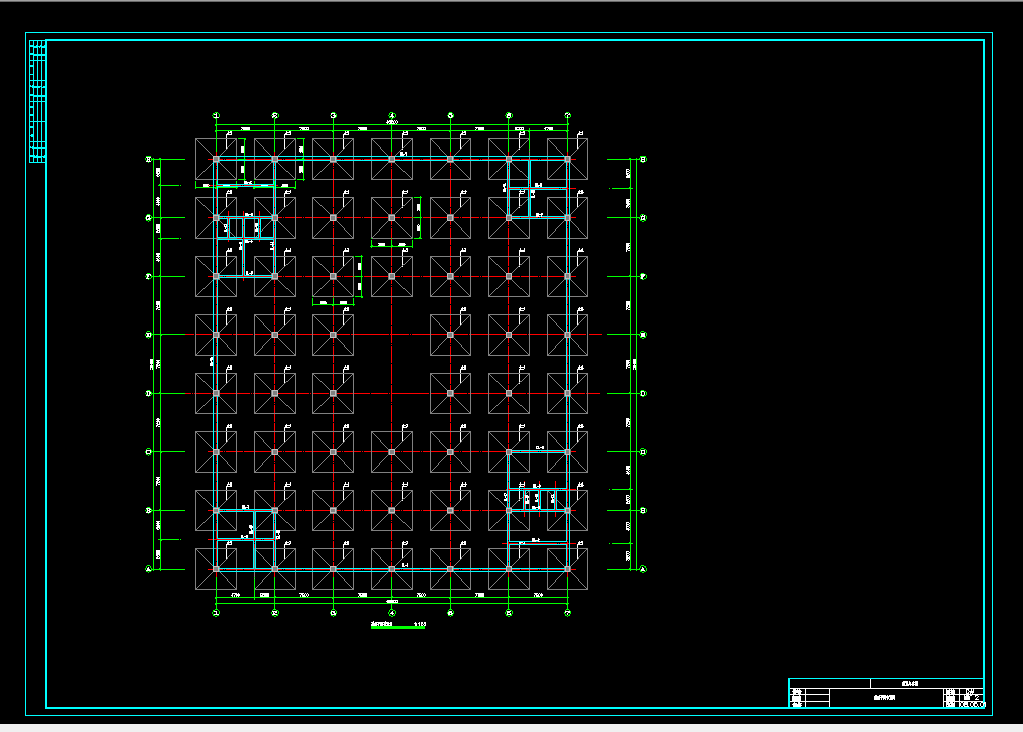

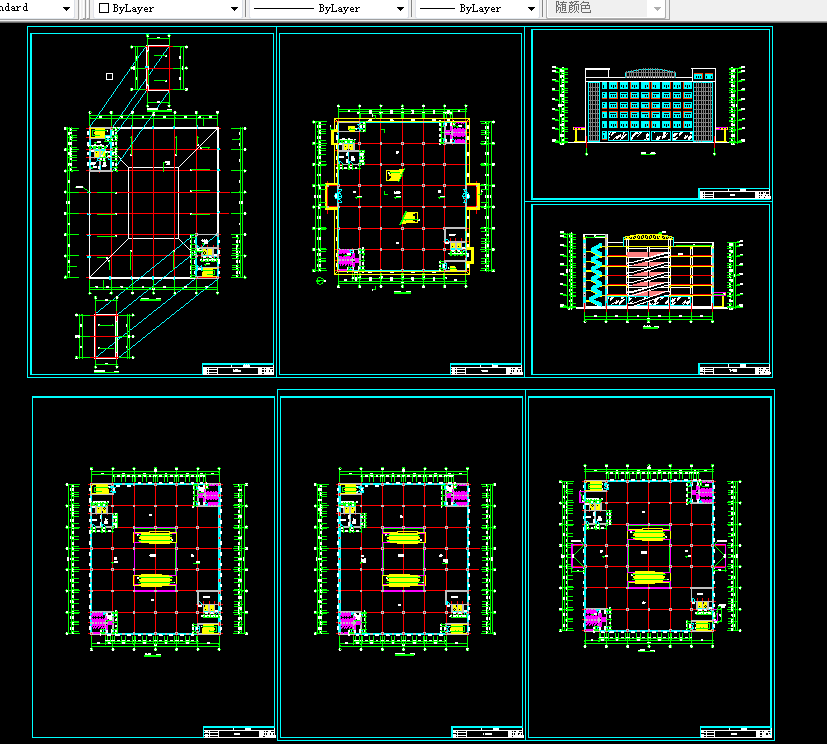

CAD版本图纸，共17张

摘要

本设计为商业办公楼，其专业性和实用性很强。该设计结合现代商场开放式理念。本结构使用部分采用大空间布置,具有平面灵活，使用性强，安全合理等特点。在结构设计时，采用“统一柱距，统一荷载，统一层高”的三统一设计理念，以满足商业办公楼布置上的灵活多变性。

关键词　商场   框架结构   独立柱基础

目录

摘要 I

Abstract II

第1章 绪论 1

第2章 设计任务书 2

2.1 项目名称 2

2.2 工程概况 2

2.3 设计基本要求 2

2.4 设计条件 3

2.4.1 自然条件 3

2.4.2 设备条件 3

2.4.3 建筑层数与层高 3

2.5 设计内容 4

2.5.1 建筑部分 4

2.5.2 结构部分 4

第3章 建筑设计 5

3.1 平面设计 5

3.1.1 总平面设计 5

3.1.2 建筑平面设计 5

3.1.3 辅助部分的平面设计 5

3.2 立面设计 5

3.3 剖面设计 6

3.4 相关技术设计 6

3.4.1 防火疏散设计 6

3.4.2 构造设计 6

3.4.3 屋顶构造 6

3.4.4 楼梯设计 7

3.5 工程做法 7

3.5.1 散水 7

3.5.2 室外平台、踏步 7

3.5.3 地面 7

3.5.4 楼面 8

3.5.5 屋面 8

第4章 结构设计 9

4.1 工程概况 9

4.2 截面尺寸估算 9

4.2.1 梁板截面尺寸估算 9

4.2.2 柱的截面尺寸估算 9

4.3 基本假定及计算简图 11

4.3.1 结构柱网布置及计算简图 11

4.3.2 结构的基本假定 11

4.4 荷载汇集 12

4.4.1 竖向荷载 12

4.4.2 水平风荷载 14

4.5 水平风荷载作用下框架内力及侧移计算 15

4.5.1 计算在风荷载作用下各楼层节点上集中力及各层剪力 15

4.5.2 计算各梁柱的线刚度 和 16

4.5.3 计算各柱抗侧移刚度 17

4.5.4 各柱剪力计算 17

4.5.5 确定柱的反弯点高度比y 18

4.5.6 计算柱端弯矩 18

4.5.7 计算梁端弯矩 18

4.5.8 计算梁支座剪力及柱轴力 20

4.5.9 梁柱弯曲产生的侧移 20

4.6 竖向荷载作用下框架梁上荷载计算 21

4.6.1 计算轴线间框架梁的均布荷载 21

4.6.2 计算柱的竖向集中荷载 22

4.6.3 竖向荷载作用下框架计算简图 24

4.7 竖向荷载作用下结构内力计算 25

4.7.1 分层法计算结构内力 25

4.7.2 框架内力计算 27

4.8 水平地震作用下框架结构内力计算 35

4.8.1 水平地震作用基本周期计算 35

4.8.2 计算重力荷载代表值 36

4.8.3 计算水平地震作用下各楼层节点上集中力及各层剪力 36

4.8.4 水平地震作用下框架内力计算 37

4.9 框架内力调整 39

4.9.1 梁端柱边内力计算 39

4.9.2 柱端梁边内力计算 40

4.9.3 框架梁弯矩调幅 41

4.10 内力组合 42

4.10.1 框架梁的弯矩剪力组合 43

4.10.2 框架柱的弯矩组合 44

4.10.3 框架柱的轴力组合 44

4.10.4 框架延性设计调整 46

4.11 框架梁截面设计 47

4.11.1 梁的正载面受弯承载力计算 47

4.11.2 梁的斜截面受剪承载力计算 51

4.12 框架柱截面设计 52

4.12.1 框架柱配筋计算内力选取 52

4.12.2 柱的正截面承载力配筋计算 53

4.12.3 柱的斜截面承载力计算 60

4.13 楼板配筋计算 61

4.13.1 楼板配筋设计方法 61

4.13.2 支座最大弯矩的计算 61

4.14 楼梯设计计算 64

4.14.1 踏步板的计算 64

4.14.2 平台板计算 66

4.14.3 平台梁计算 67

4.15 基础设计 68

4.16 .1 柱下基础设计 68

1  基础选型 68

2确定基础截面尺寸及配筋 69

结论 73

致谢 74

参考文献 75

第1章 绪论

本设计为一多层框架结构设计，其中包括建筑部分设计和结构部分设计。

建筑设计部分的主要内容有建筑的造型及平面布置、建筑的平、立、剖面的设计，还包括节点的具体做法等设计内容，建筑设计时要遵守相应的规范，确保建筑符合安全、适用、经济、美观的要求。

结构设计部分分为手算和机算两个部分。手算选取一榀框架为例作为一个计算单元，其中的计算内容有荷载汇集，水平荷载作用内力计算，竖向荷载作用内力计算，内力组合，截面承载力计算等。机算时选用PKPM程序，采用机算基础内力作为计算内力进行基础设计。

第2章   设计任务书

2.1 项目名称

商业办公楼

2.2 工程概况

某商场，建筑面积为13000 m2左右，建筑总高度为：24.6m，层数为6层，一层层高为3.9m，其他层高均为3.6m。

2.3 设计基本要求

1. 认真分析任务书中确定的环境特征，从环境入手进行单体布置，合理安排主要入口和辅助入口，注意处理好主体裙房停车场绿化之间的关系。同时了角城市规划部门对建筑设计的要求，如建筑红线、停车场面积、自来水接口、电气高低压变配、下水道等方面的要求。

2. 在单体设计时明确主要使用部分、辅助使用部分、交通联系部分的关系。做到功能分区明确，流线组织合理，空间尺寸恰当。房间开间、进深符合建筑模数，楼梯间、电梯间的数量及布置形式满足《建筑设计防火规范》的要求。

3.明确结构与建筑的关系；

4. 根据建筑物各使用部分的组合情况，分析适合该建筑结构形式的受力特征和应用范围，确定合理的结构形式，注意各种变形缝处的建筑、结构处理方法。

5. 建筑体型及立面造型应有秩序感和统一感，注意比例尺度、节奏和韵律，建筑形象和结构形式辩证统一。在此基础上，重点处理入口及檐口等细节部分，做到严谨，体现建筑美学。

建筑方案设计完成后，应进行构造方案设计，合理确定屋面、楼地面、墙面、门窗等部位的构造方案。正确进行楼梯设计及踏步、扶手构造选型，对特殊部位的构造正理（檐口、隔断、玻璃幕墙等）应有清晰概念。
