U009-成都市某六层框架学生公寓宿舍楼设计4800平米 下载积分：150　资料编号： U009

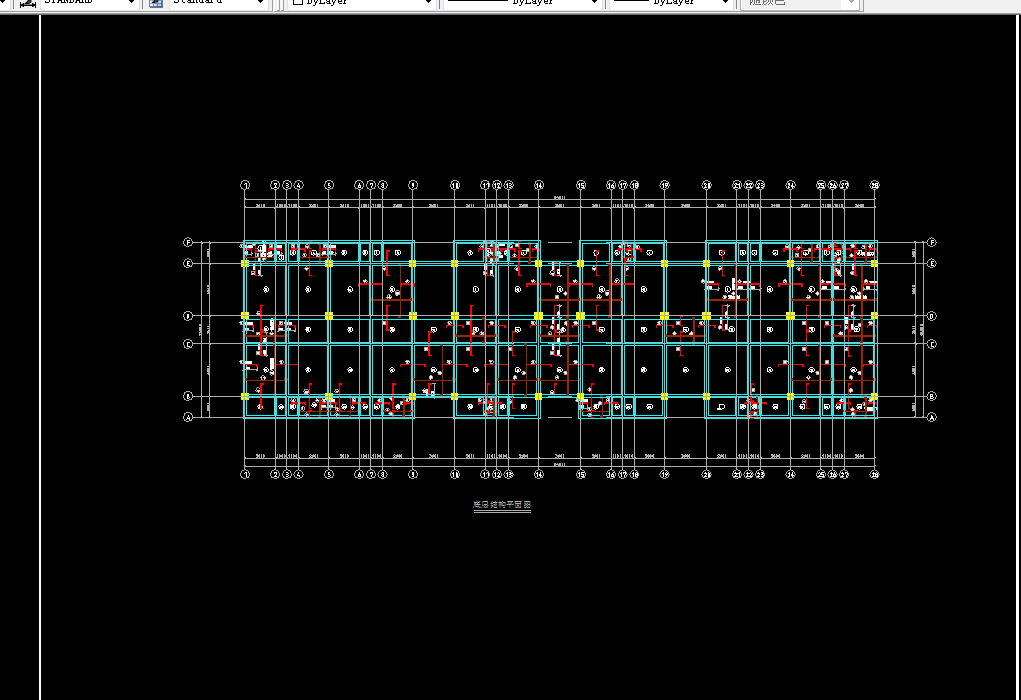

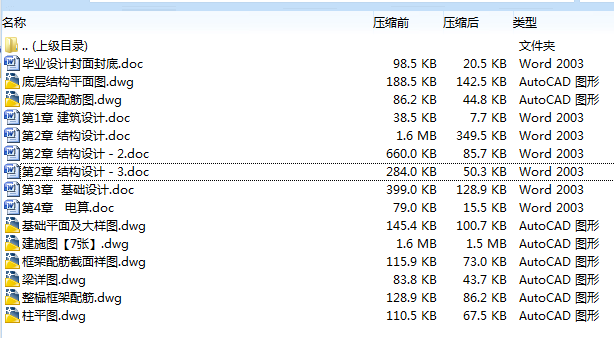

作品包括:

word版设计说明书一份

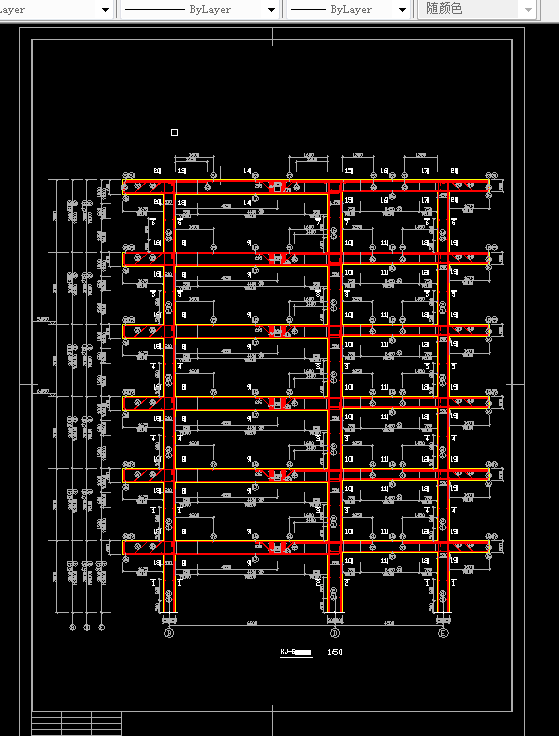

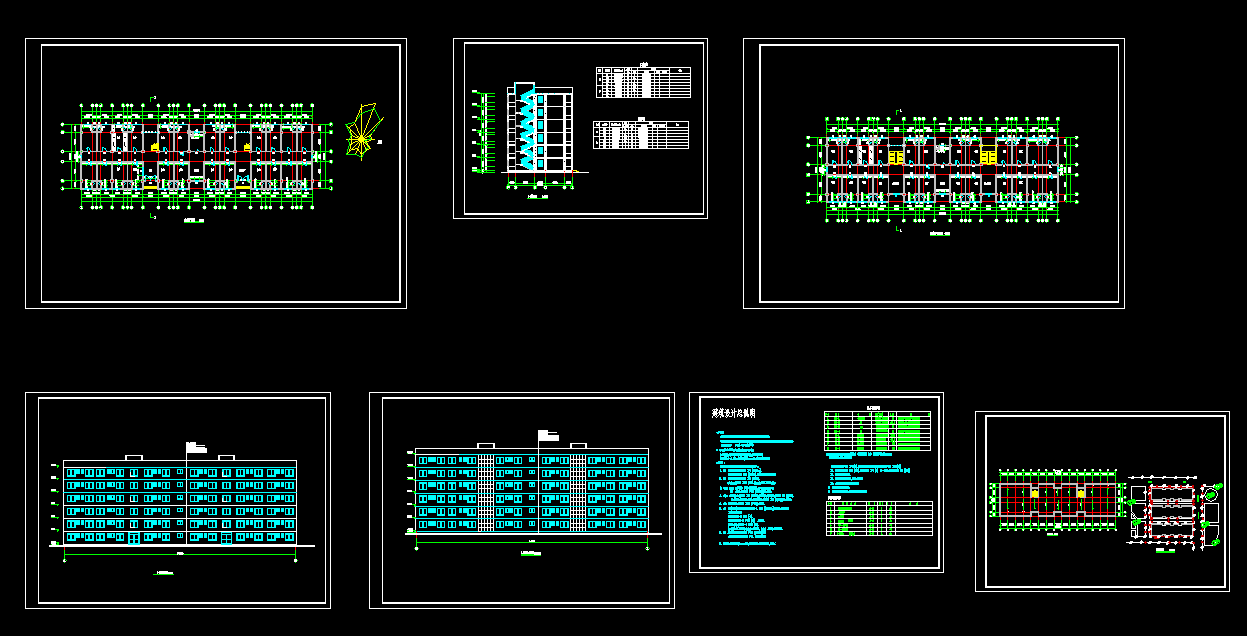

CAD版本图纸，共14张

摘   要

该建筑物是位于成都的一栋多层框架学生公寓。根据提供的地形图和及功能要求的规定，进行建筑设计。它的占地面积约810m2，建筑面积约4860 m2。建筑物最高高度为19.45m。

此建筑物采用钢筋混凝土框架结构，结构设计是七度设防，设计地震是第一组，场地为Ⅱ类，粗糙度为C类，耐火等级为二级。其设计内容包括结构布置、构件估算、内力分析、构件截面设计和基础设计几部分。采用整体现浇式，建筑整体刚度较好并进行了进行了地震作用、风荷载和竖向荷载的内力分析，采用了多种荷载组合方式。

钢筋混凝土是一种延性材料，为了充分利用这种材料的特性，根据建筑三级抗震的要求，进行梁端弯矩调幅，柱端弯矩调整，剪力调整等计算，同时注意节点的设计，使得建筑的设计达到强柱弱梁，强剪弱弯的要求，增加建筑的延性，以提高建筑的使用性能。

在此次设计中，多层框架结构分析是采用底部剪力法进行地震荷载下的内力分析；采用弯矩二次分配法进行竖向荷载的内力分析，整个结构的设计均依据规范来计算。

在基础的设计中，根据地质勘察报告，并参照勘察结论和建议，本工程地基基础设计等级为丙级，基础持力层选定为粉质黏土层，采用柱下独立基础。

关键词： 框架; 荷载; 抗震; 钢筋混凝土

目录

第1章 建筑设计   ………………………………………（1）

1.1 建筑设计总说明………………………………………（1）

1.2 平面设计………………………………………………（3）

1.3 剖面设计………………………………………………（3）

1.4 立面设计………………………………………………（4）

第2章 上部结构设计 ………………………………………（5）

2.1 结构方案的选择及结构布置…………………………（4）

2.2 重力荷载标准值计算…………………………………（5）

2.3 地震及风荷作用下的内力及侧移计算 …………………（16）

2.4 竖向荷载作用下的内力计算…………………………（24）

2.5 内力组合及调整………………………………………（37）

2.6 截面设计………………………………………………（47）

第3章 基础设计………………………………………………（53）

第4章 电 算………………………………………………（58）

致谢……………………………………………………………（X）

参考文献………………………………………………………（XI）

1.1 建筑设计说明

设计思想:

学生公寓的设计不仅要考虑学生的经济承受能力,也应力求学生在居住的四年中有家的亲切感与舒适感,以此缓解学生在进入大学后陌生及不适应带来的心理压力,所以选用了内廊式,以便增进学生间的交流,也能在最大程度的满足学生公寓经济,实用的功能要求.

1.1.1工程概况:

本结构为六层框架学生公寓，占地810m2，建筑面积4860m2。采用现浇钢筋混凝土结构，设计使用年限为50年。结构安全等级为二级。建筑抗震设防分类为丙类，抗震设计防烈度为7度，设计地震分组为第一组，框架的抗震等级为三级。室内设计标高为±0.00，室内外高差450mm。

1.1.2 墙身做法：

外墙为200厚陶粒空心砌块，外侧15厚水泥砂浆找平,5厚水泥砂浆罩面，内侧30厚稀土保温层,20厚水泥砂浆找平层；内墙为200厚陶粒空心砌块，双面15厚水泥石膏砂浆打底,5厚水泥石灰砂浆罩面；女儿墙为200厚陶粒空心砌块,外15厚水泥砂浆打底,5厚水泥砂浆罩面,内侧20厚水泥砂浆找平层。

1.1.3地面做法：

(1)寝室走道：

地砖地面　　　　　　　　　　　　　　总厚149

20厚１：２.５干硬性水泥砂浆粘合层上洒1-2厚干水泥并洒清水适量

水泥砂浆结合层一道

120厚C10混凝土垫层

素土夯实基土

(2)阳台:

地砖面层水泥浆擦缝                      总厚139
