U011-某四层小区会所设计-5700平米 下载积分：150　资料编号： U011

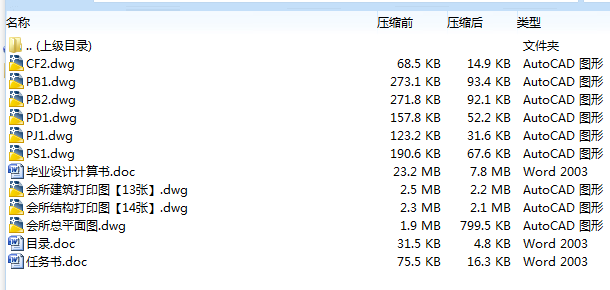

作品包括:

word版设计说明书一份，124页，约36000字

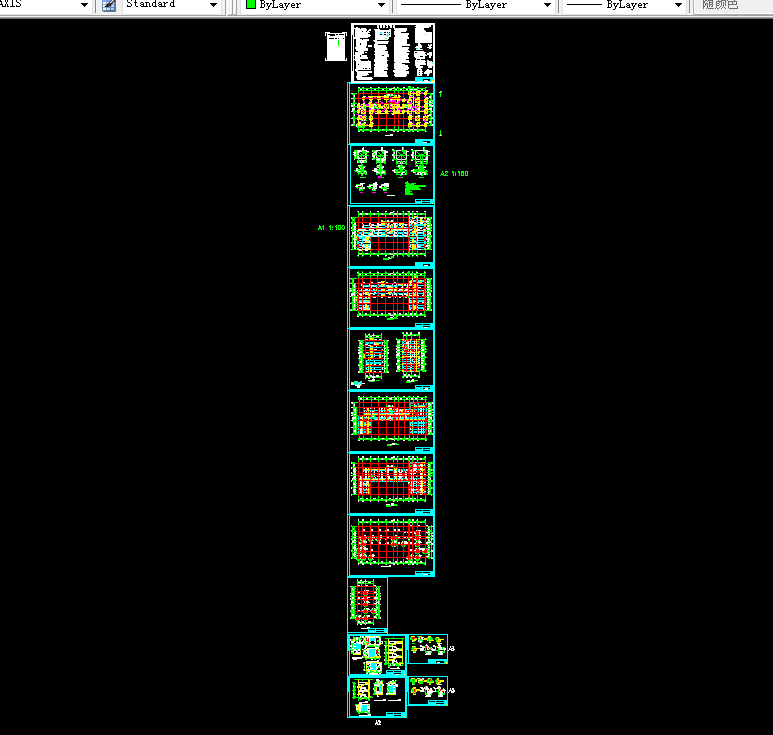

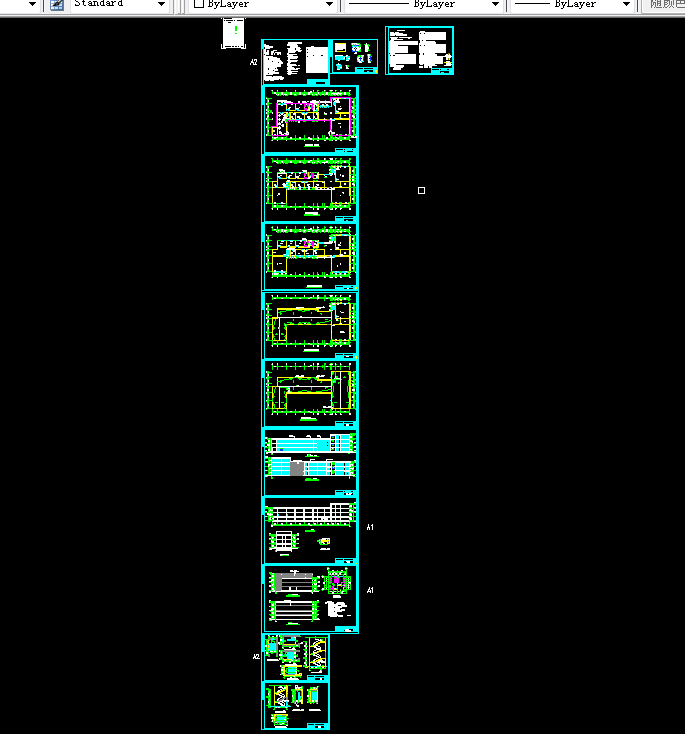

CAD版本图纸，共28张

毕 业 设 计任 务 书

1．本毕业设计课题应达到的目的：

1．    通过本课题设计，学生能熟练地掌握综合文化建筑设计的方法和步骤，掌握多功能建筑功能分区及设计原理，能综合运用所学的专业知识和技能，做到理论和实践相结合，提高解决问题和分析问题的能力，并具有创造性。利用特定的场地和空间，设计出环境优美、功能分区合理、建筑形态美观、室内外空间互动、安全经济的文化娱乐建筑。

2．本毕业设计课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：

一一、      设计课题的内容：

1.  1.项目概述：

      该建筑位于沭阳县豪园小区内，该小区占地面积hm2，总人口为    人。为了满足该小区居民文化、娱乐、休闲的需要，丰富居民的业余文化生活，根据国家《城市居住区规划设计规范》对公建配套要求以及该县规划要求，该小区内拟建会所一座，建筑面积5700m2。内容包括群众活动用房、学习辅导用房、管理用房等。

2.   2..用地概况：

      该建筑结合小区中心绿地布置环境优美，位置适中，便于人流、车流集散，会所中心噪声较大的活动厅室应与住宅、托幼、学校有适当的距离，防止干扰。

3.  3.设计内容：

      （1）桌球 200平方米

（2）乒乓球 200平方米

（3）儿童活动室 250平方米

（4）老年服务中心（棋牌、书画） 300平方米

（5）健身房 120平方米

（6）舞厅 120平方米

（7）茶吧 120平方米

（8）咖啡厅 120平方米

（9）KTV  200平方米

（10）教室  250平方米

（11）书店 200平方米

（12）饭店 280平方米

（13）物业管理（办公）500平方米

（14）电子阅览 200平方米

（15）器乐  120平方米

（16）阅览 200平方米

（17）声乐 80平方米

二、 课题设计要求：

1． 1.规划设计要求：

建（1）建筑覆盖率：不得大于40%，

建（2）建筑高度：以三层为主，局部为四层。总高度不大于16m。

退（3）退让小区道路不得小于7m，距北侧住宅建筑的日照间距必须大于1：1.41。

建（4）建筑绿化率：大于40%。

停（5）停车位控制指标：机动车泊位：不少于2辆/1000m2建筑面积，自行车泊位：不少于

5050辆/1000m2建筑面积。

（（6）合理布置绿地。人流集散广场、建筑及场地出入口、地面临时停车场以及回车场地。

2． 2.应注意建筑形态、色彩与周围环境的协调性，综合考虑所在城市的性质，社会经济、气候、民族习俗和传统风貌等地方特点以及文化娱乐建筑的特点，并充分利用场地现状条件。

3． 3.无障碍设计。

4． 4.满足建筑工程设计文件编制深度规定中的初步设计深度。

5． 5.符合现行国家和地方有关规范标准。

3．对本毕业设计课题成果的要求〔包括毕业设计论文、图表、实物样品等〕：

    一、图纸要求：A3图（297mm×420mm）

1.   1.设计说明书：

内   内容包括：方案的总体构思、设计特点、功能布局、交通路线组织、建筑立面和色彩、景观  设计、各功能空间面积表。

2． 2.总平面布置图：（1）画出文化艺术中心的屋顶平面图（当屋顶为挑檐或楼层有挑出时，需以虚线表示一层外轮廓平面）。（2）画出红线内场地各设施的平面布局。（3）画出场地与城市道路、人行道连接方式》（4）标出各层屋顶及室外地坪的相对标高。

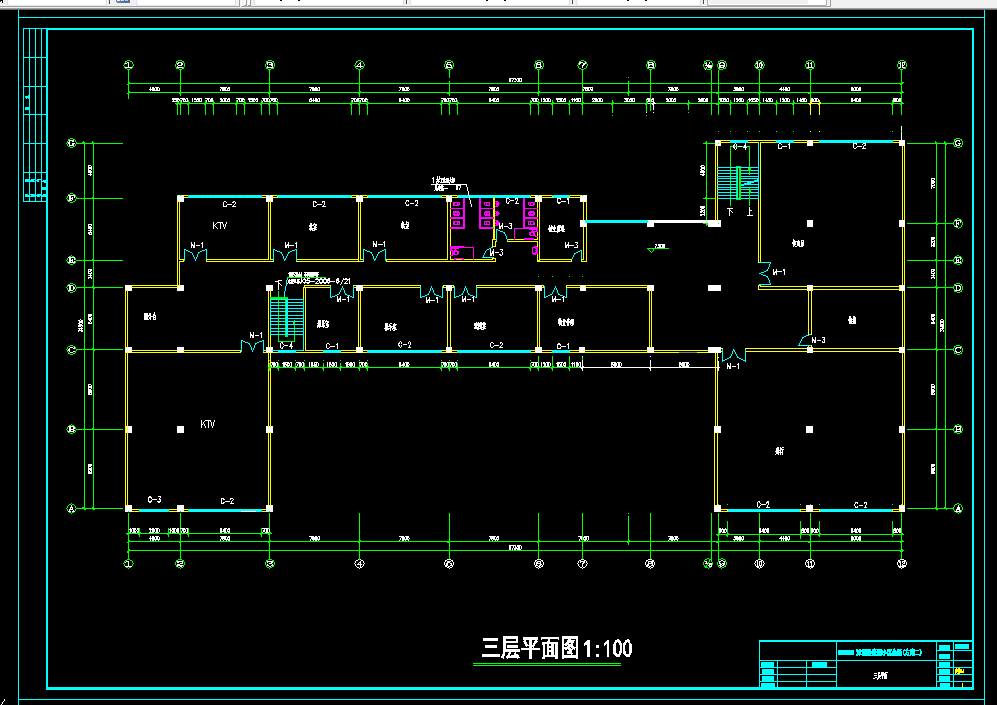

3． 3.各层平面图。

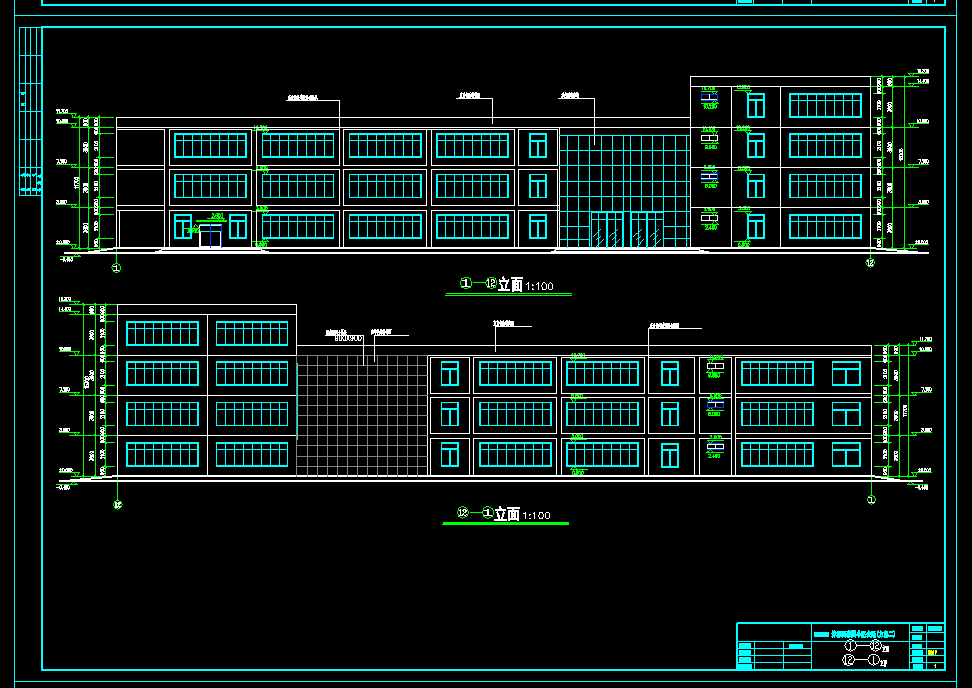

4． 4.主要立面图。

5． 5.剖面图。

6.节点大样图。

6． 7.主要立面效果图和大样图。

目  录

1 引言……………………………………………………………………………1

2 建筑设计说明…………………………………………………………………3

工程概况……………………………………………………………………3

工程设计依据………………………………………………………………4

建筑设计的目的和要求……………………………………………………4

总平面设计依据及说明……………………………………………………5

建筑平面设计………………………………………………………………5

建筑剖面设计………………………………………………………………9

建筑体型和立面的设计……………………………………………………10

构造设计……………………………………………………………………11

3 结构设计说明…………………………………………………………………13

结构体系的选择……………………………………………………………13

变形缝的设置………………………………………………………………14

构件的初估…………………………………………………………………14

基本假定与计算简图………………………………………………………14

荷载计算……………………………………………………………………15

内力计算及组合……………………………………………………………15

基础设计……………………………………………………………………16

施工材料……………………………………………………………………16

施工要求及其他设计说明…………………………………………………16

4 设计计算书……………………………………………………………………16

4.1  设计原始资料………………………………………………………………16

4.2  结构布置及计算间图………………………………………………………17

4.3 荷载计算……………………………………………………………………19

4.4 地震作用计算………………………………………………………………28

4.5 竖向荷载作用框架内力计算………………………………………………35

4.6 风荷载计算…………………………………………………………………45

4.7 内力组合……………………………………………………………………48

4.8 截面设计……………………………………………………………………53

4.9 楼板设计……………………………………………………………………57

4.10 雨蓬设计……………………………………………………………………61

5  楼梯计算………………………………………………………………………63

6  基础设计………………………………………………………………………67

7  电算部分………………………………………………………………………72

8  小结……………………………………………………………………………122

9  致谢……………………………………………………………………………123

10  参考文献………………………………………………………………………124

2  建筑设计说明

2.1 工程概况

   该建筑位于沭阳县豪园小区内，为了满足该小区居民文化、娱乐、休闲的需要，丰富居民的业余文化生活，根据国家《城市居住区规划设计规范》对公建配套要求以及该县规划要求，该小区内拟建会所一座，建筑面积5700m2。内容包括群众活动用房、学习辅导用房、管理用房等。
