U013-某社区活动中心钢筋混凝土框架结构设计[2层1600平米] 下载积分：150　资料编号： U013

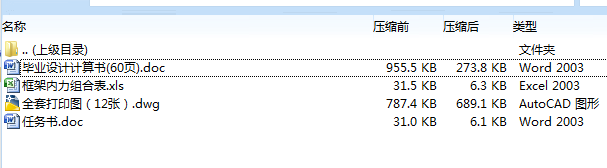

作品包括:

word版设计说明书一份，60页，约15000字

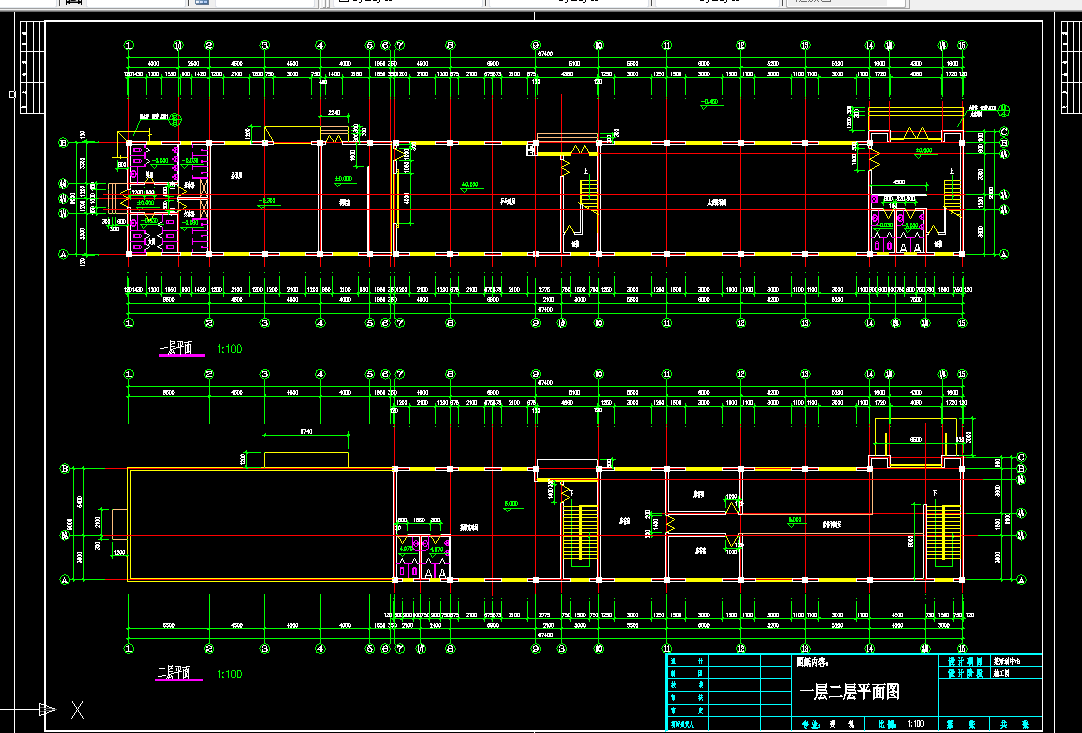

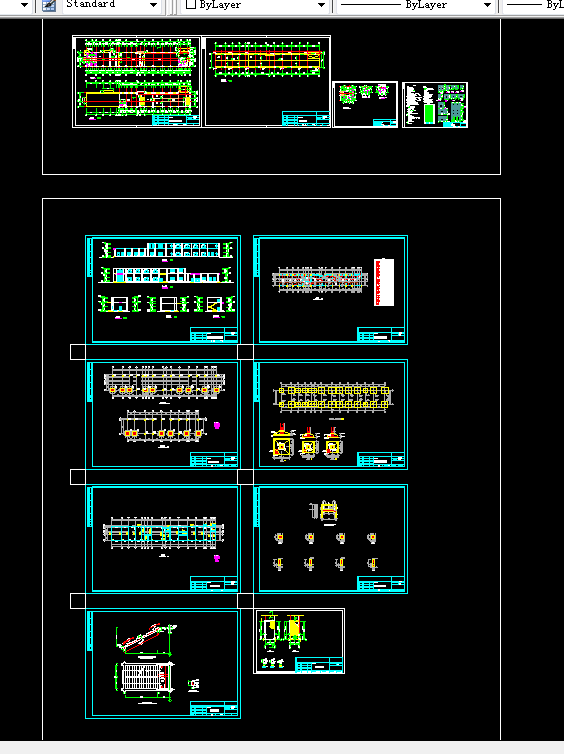

CAD版本图纸，共12张

目    录

（一）毕业设计任务书……………………………………………1

一．设计题目………………………………………………………1

二．设计原始数据…………………………………………………1

三．设计任务………………………………………………………2

四．毕业设计时间及进度总体安排…………………………………3

五．参考资料…………………………………………………………4

（二）摘要…………………………………………………………6

（三）结构设计说明………………………………………………8

一．方案选择…………………………………………………………8

二．材料选择、截面尺寸确定………………………………………8

三．主体结构计算……………………………………………………9

四．楼板及楼梯计算……………………………………………32

五．基础计算………………………………………………………48

（四）参考文献…………………………………………………54

（五）附录………………………………………………………55

（六） 致谢………………………………………………………57

毕业设计任务书

一、 设计题目：某活动中心钢筋混凝土框架结构

二、 设计原始数据：

1．规模：本工程为某活动中心。总楼层为2层，局部1层。各层的层高及门窗标高详见建筑施工图。

2．防火要求：建筑物属二级防火标准。

3．结构形式：钢筋砼框架结构。填充墙厚度见详表。活荷载取值见详表。

4．气象、水文、地质资料：

（1）主导风向：夏季东南风、冬秋季西北风。基本风压值W0见详表。

（2）建筑物地处某市中心，不考虑雪荷载和灰荷载作用。

（3）自然地面-10m以下可见地下水。

（4）地质资料：地质持力层为粘土，孔隙比为e=0.8，液性指数I1=0。90，场地覆盖层为1.0 M，场地土壤属Ⅱ类场地土。地基承载力见详表。

（5）抗震设防：该建筑物为一般建筑物，建设位置位于7度设防区，按构造进行抗震设防。

（6）建筑设计图纸附后，要求在已完成的建筑平面设计基础上进行建筑立面设计和结构设计。

三、设计任务

结合建筑施工平面图比较分析，绘制建筑东、西、南、北立面图，立面效果可以加入不同想法，局部构造可自行设计，绘制楼梯剖面图，均可用计算机完成。

结构：

1．对承重结构体系和结构形式进行定性分析比较，并说明所采用的结构体系，结构形式的理由。

2．完成某活动中心所有结构层结构布置。结构布置施工图中，应标出梁、板、柱的编号、定形定位尺寸，并绘出各楼层的结构标高，可用计算机完成。

3．手算完成指导教师所制定的某活动中心某一层楼板的荷载计算、内力分析及配筋计算并画出施工图。

4．手算完成某活动中心某一榀框架（框架由指导教师指定）的荷载计算、内力分析、配筋计算。

5．完成基础的平面布置，以及所计算那一榀框架的柱下基础的设计。

6．完成现浇楼梯结构设计（包括结构布置、荷载计算、内力计算、配筋计算及绘施工图）。

7．撰写结构设计计算书：计算书应包括对结构体系和结构形式的分析比较，结构设计各阶段中所需要说明的问题，以及结构计算的过程和结果。计算书力求说明充分、概念清楚、计算步骤明确、计算准确、条理清晰、书写端正，计算过程应附有必要的草图以表示清楚相应的计算，计算简图的构件编号应与结构布置中构件的编号相同，且书写端正。计算书可打印，打印统一用A4纸打印。

结束语说明向对该工程设计给予帮助及指导的专家致谢。

四、毕业设计时间及进度总体安排

毕业设计环节共6周。其中：建筑立面设计1周，结构设计为7周。所有的设计计算书及施工图纸必须于4月20日前上交，过期不交者成绩按不及格处理。计算书及施工图纸雷同者按不及格处理。

1．建筑立面设计为1周：

（1）结合建筑平面图绘制建筑四面立面图（计算机绘制）            设计时间1.0周

2．结构设计总时间为5周，大体分配如下，请同学们严格控制进度：

（1) 收集资料及各结构层的结构平面布置并绘制施工图              设计时间1.0周

（2) 某一层现浇板和楼梯的计算（手算）并绘制施工图（计算机绘制）设计时间1.0周

（3) 荷载计算并完成一榀框架的内力分析和配筋计算（手算）        设计时间2.0周

（4） 基础设计（手算）及施工图的绘制  （计算机绘制）           设计时间1.0周

摘    要

本设计根据建筑要求选取框架承重方案。在确定框架布局之后，进行梁柱等截面设计以及材料选择，分别选取一榀框架进行梁柱设计以及进行该榀框架的基础设计，在进行框架设计时，先计算各种荷载，竖向荷载采用分层法进行内力组合分析，水平荷载采用D值法进行内力组合分析，在确定了恒载和活载的内力以后，找出最不利的一组或几组内力组合,选取最安全的结果计算配筋并绘图。楼板在确定荷载后选取二层楼板进行计算配筋，室内楼梯的设计,完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。基础选用柱下独立基础，根据框架内力计算结果进行基础设计并绘制施工图。

关键词： 框架； 结构布置； 结构设计
