U029-襄樊市某小区六层框架住宅楼设计3000平米 下载积分：150　资料编号： U029

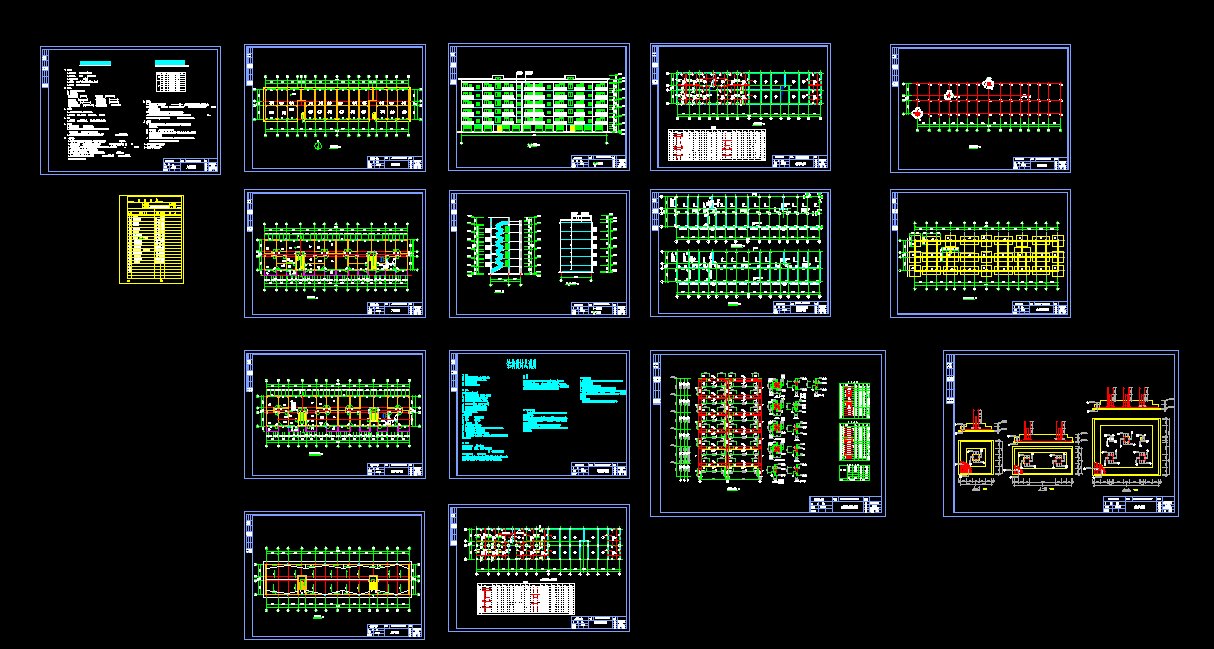

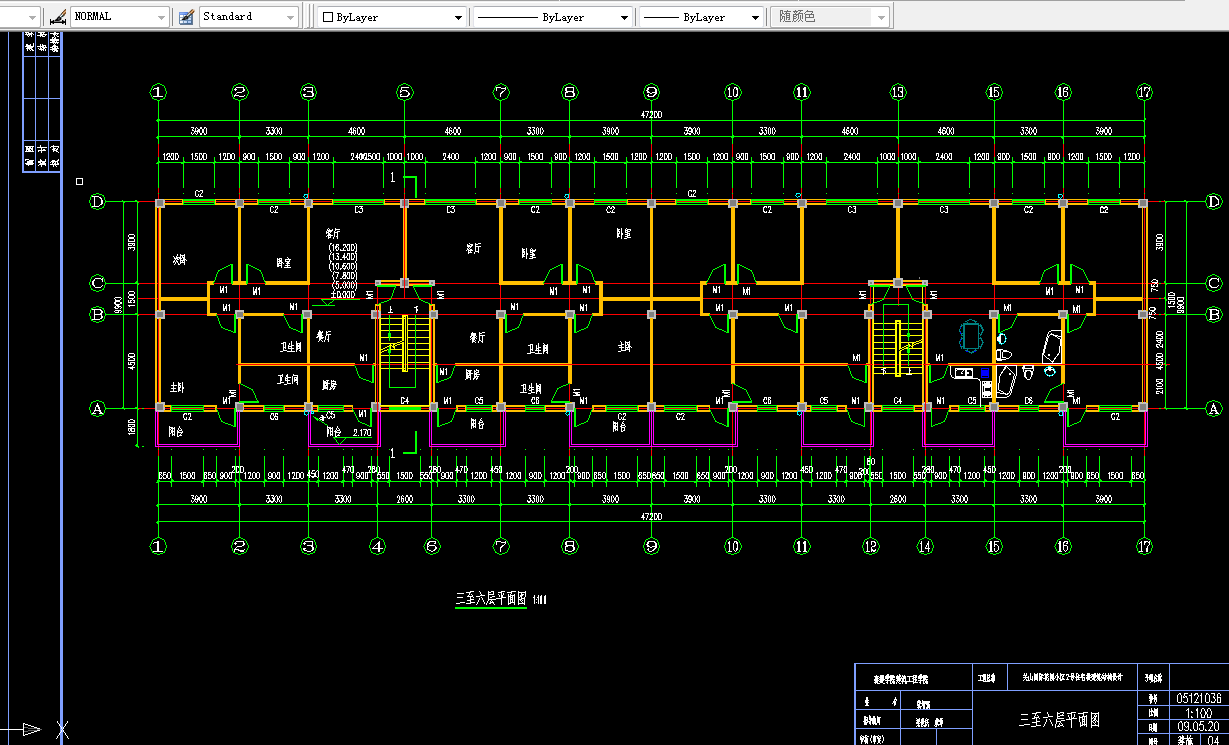

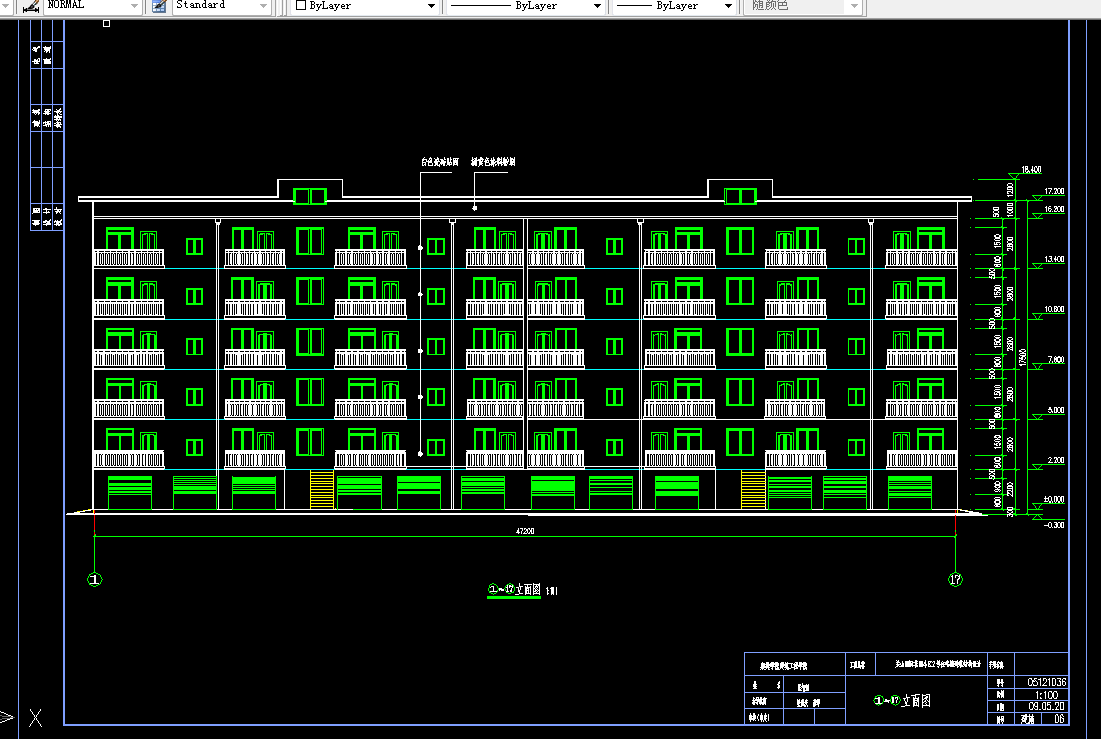

作品包括:

word版设计说明书一份，102页，约17000字

任务书一份

CAD版本图纸，共15张

摘    要

本设计主要讲述了关山国际花园小区2号住宅楼建筑结构设计的设计过程，它为钢筋混凝土框架结构。共六层，底层为车库，层高2.2米，其他层层高均为2.8米。建筑物总高度为18.4米。

本住宅楼属于建筑中的民用筑类，在设计计算中参考了较多的相关书目，并且严格按照建筑设计规范来完成建的。其主要分为两大部分：

第一部分为建筑设计。建筑设计是在总体规划的前提下，根据任务书的要求，综合考虑基地环境，使用功能，结构施工，材料设备，建筑设计及建筑艺术问题，解决建筑物的使用功能和空间的安排。依据建筑物的概念，建筑方针的原则，完成了拟建教学楼以下几方面的设计：建筑布局，基本单元设计，公共部分设计，空间组合设计，屋面设计，建筑立面设计及建筑防火设计等等。

第二部分为结构设计。结构设计由荷载计算，框架结构的受力分析，计算和设计，楼板设计，楼梯设计和基础设计等组成。该建筑的抗震设防烈度为7度，抗震等级为三级，考虑水平地震作用和风荷载对横向框架的影响，采用反弯点法计算内力。竖向荷载作用下，横向框架内力计算采用分层法计算，而内力组合比较了竖向荷载组合和竖向荷载与地震力组合时对框架梁，柱产生的不利影响，取两者中较大值对框架梁，柱进行截面设计。

关键词：钢筋混凝土；框架；结构设计

                          目录

第1章     设计条件? 1

1.1建筑设计资料 1

1.1.1工程地质报告摘要 1

1.1.2 气象条件摘要 1

1.1.3 活荷载 1

1.1.4 该地区基本烈度为7度（近震） 1

第2章     结构选型及布置 2

2.1结构布置及计算简图的确定 2

2.2承重方案选择 2

2.3梁、柱截面尺寸初估 2

2.4结构计算简图 4

第3章 荷载计算 5

3.1恒荷载计算 5

3.1.1屋面及楼面恒荷载计算 5

3.1.2．屋面及楼面活荷载计算 6

3.1.3．梁，柱，墙，门窗重力荷载的计算 6

3.1.4．荷载等效转化 9

3.1.5 屋面框架节点集中荷载标准值 10

3.2屋面及楼面活荷载计算 11

第4章  横向框架侧移刚度计算 12

4.1计算梁、柱的线刚度 12

4.1.1梁的线刚度计算 12

4.1.2 柱的线刚度计算 13

4.2柱的侧移刚度D值的计算 13

4.2.1框架侧移刚度D值的计算 13

4.2.2不同层刚度D值的计算 14

第5章 横向水平荷载作用下框架结构的内力和侧移计算 14

5.1 横向风荷载作用下框架结构内力和侧移计算 14

5.1.1 风荷载作用计算 14

5.1.2风荷载作用下框架结构内力计算 15

5.2 横向地震力荷载作用下框架结构内力和侧移计算 18

5.2.1 基本情况 18

5.2.2 地震力荷载标准值 19

5.2.3 横向自振周期计算 20

5.2.4 横向水平地震作用计算 21

5.2.5 地震力荷载作用下的水平位移验算 23

5.2.6水平地震作用下框架内力计算 23

第6章  竖向荷载作用下横向框架结构的内力计算 28

6.1 恒荷载作用下的内力计算 28

6.1.1 线刚度计算 28

6.1.2 恒荷载转化 28

6.1.3 分层法计算恒荷载作用下梁端弯矩 29

6.1.4 恒载作用下的剪力计算 38

6.2 活荷载作用下的内力计算 40

6.2.1 活荷载转化 40

6.2.2 分层法计算活荷载作用下梁端弯矩 40

6.2.3 活载作用下的剪力计算 45

第7章  梁、柱的内力组合 46

7.1梁的内力组合 46

7.1横梁内力组合 47

7.2框架柱内力组合 50

第8章  梁、柱的截面设计 57

8.1框架梁的配筋计算   （仅以一层梁为例说明计算过程）： 57

8.1.1正截面受弯承载力计算 57

8.1.2斜截面受弯承载力计算 61

8.2 柱截面设计 62

8.2.1已知条件 62

8.2.2构造要求 63

8.2.3剪跨比和轴压比验算 63

8.2.4柱正截面承载力计算 65

8.2.5柱斜截面承载力计算 74

8.3节点设计 77

8.4楼板设计 77

8.4.1 A区格板的计算 77

第9章    基础设计 81

9.1基础截面计算 81

9.2地基承载力及基础冲切验算 81

9.2.1地基承载力验算 81

9.2.2地基抗冲切验算 82

9.3基础底板配筋计算 83

第10章    结束语 85

参考文献 86

致    谢 88
