U031-哈尔滨市某十一层办公楼设计 下载积分：150　资料编号： U031

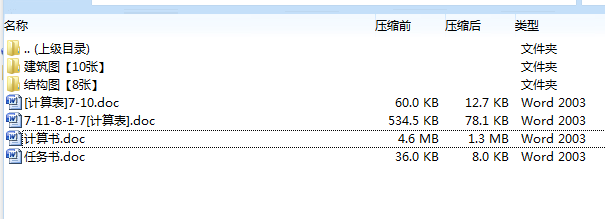

作品包括:

word版设计说明书一份，121页，约23000字

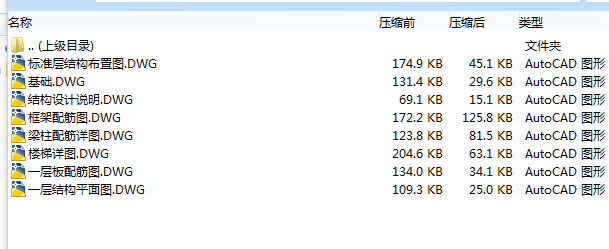

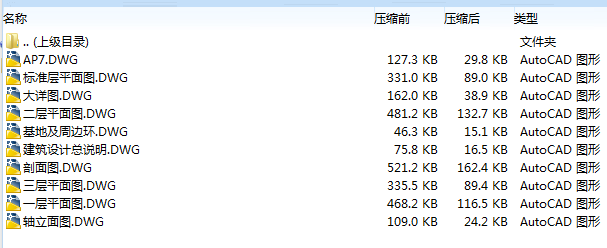

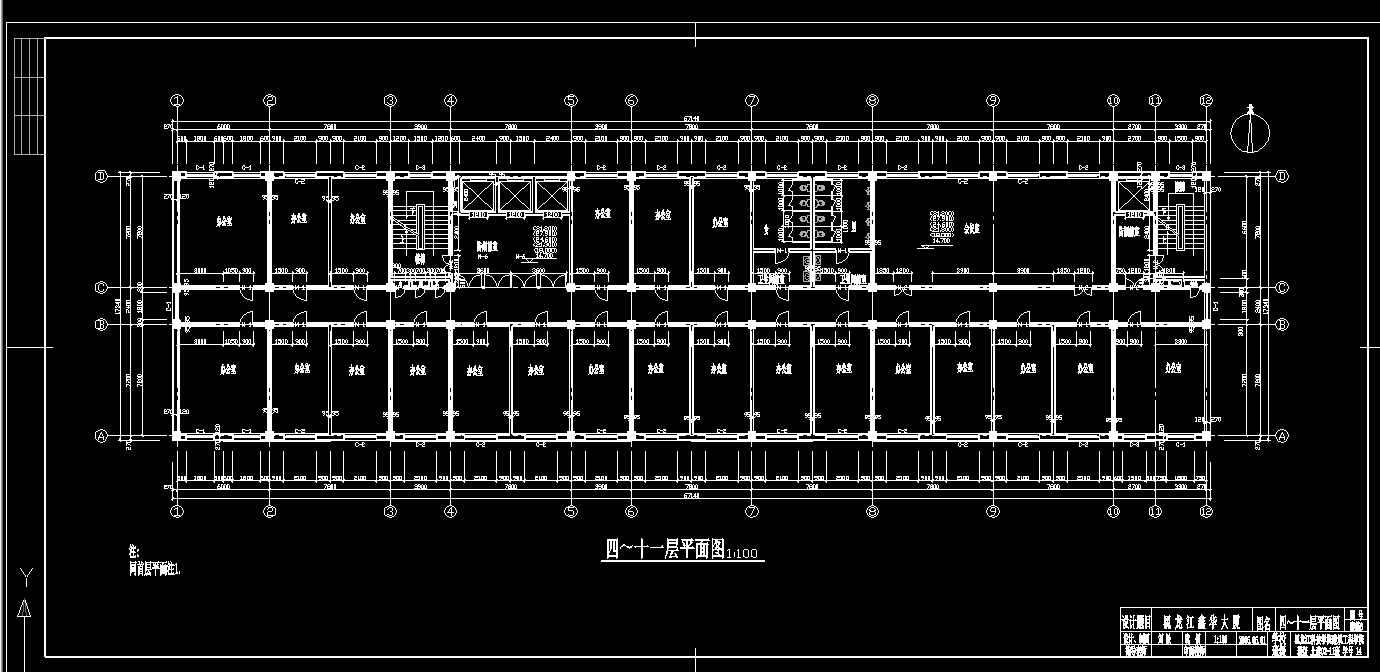

CAD版本图纸，共18张

目  录

摘 要 I

Конспект II

第1章 建筑说明 1

1.1建筑的总平面设计 1

1.2 建筑平面设计 1

1.2.1 房间平面设计 2

1.2.2  楼梯设计 2

1.3 建筑立面设计 3

1.3.1　办公楼的立面设计 3

1.3.2 立面处理 4

1.3.3 办公建筑外部色彩处理 4

1.4 建筑剖面设计 5

1.5 工程细部构造 5

第2章 结构设计说明 6

2.1 框架的承重方案 6

2.2 梁柱截面尺寸的确定 6

2.3 框架结构的计算简图 6

2.4 结构计算 7

第3章 工程概况及结构布置 8

3.1 工程概况 8

3.2 结构布置及计算简图 8

第4章 重力荷载计算 11

4.1 屋面及楼面的永久荷载标准值 11

4.2 楼面及屋面可变荷载标准值 12

4.3 梁、柱、墙、门重力荷载计算 12

4.4 重力荷载代表值 14

第5章 侧移刚度计算 16

5.1 纵向框架侧移刚度计算 16

5.2 柱的侧移刚度计算 17

第6章 横向水平荷载作用框架结构的内力和侧移计算 20

6.1横向水平地震作用下框架结构内力和侧移计算3 20

6.1.1横向自振周期计算 20

6.1.2 水平地震作用及楼层地震剪力计算 21

6.1.3 水平地震作用下的位移验算 24

6.1.4 水平地震作用下框架内力计算 26

6.2 横向风荷载作用下框架结构内力和侧移计算 32

6.2.1 风荷载标准值 32

6.2.2 风荷载作用下的水平位移验算 35

6.2.3 风荷载作用下框架结构内力计算 36

第7章 竖向荷载作用下框架结构的内力计算 39

7.1计算单元 39

7.2 荷载计算 40

7.3 内力计算 44

第8章 横向框架的内力组合 54

8.1 结构抗震等级 54

8.2 框架梁内力组合 54

8.3 框架柱内力组合 54

第9章 截面设计 56

9.1 框架梁设计 56

9.1.1 梁的正截面受弯承载力计算 56

9.1.2 梁斜截面受剪承载力计算 62

9.2 框架柱 64

9.2.1 剪跨比和轴压比验算 64

9.2.2 柱正截面承载力计算 65

9.2.3 柱斜截面受剪承载力计算 72

9.3 框架梁柱节点核芯区截面抗震验算 75

第10章 罕遇地震作用下弹塑性变形验算 77

10.1 罕遇地震作用下的楼层剪力 77

10.1.1 楼层受剪承载力计算 78

第11章 楼梯设计 84

11.1 梯段板设计 84

11.2 平台板设计 85

11.3 平台梁设计 86

第12章 雨蓬的设计及承载力验算 88

12.1 雨蓬板的设计及承载力的验算 88

12.2 雨蓬梁设计及承载力计算 89

12.2.1 荷载及内力计算 89

12.3 雨蓬抗倾覆验算 91

第13章 屋（楼）面板设计 92

第14章 基础设计 97

结束语 102

致谢 103

参考文献 104

附录1 105

附录2 110

摘 要

    本设计为黑龙江鑫华大厦，该建筑物为综合性高层办公楼，全楼共十一层，建筑面积为12465㎡。设计分为两部分：第一部分是建筑部分，包括对建筑的周围的环境设计，建筑的平面设计，建筑立面的设计,建筑剖面设计，建筑构造做法及材料的选用。本设计采用了隔断式空间办公，这样更能保证使用者工作环境安静的要求，空间搭配合理,各室联系方便,使工作高效快捷,充分发挥办公楼的作用。第二部分为结构设计，包括框架梁、板、柱的设计以及基础设计、楼梯设计等。本设计的结构采用框架承重体系，柱距为7.8m×7.2m，墙采用陶粒混凝土空心砌块砌筑，有利于减轻建筑物自重；其中对框架梁、板、柱的设计都采用了比较常用的弹性理论方案。设计为抗震设计，因此设计过程中还进行了地震作用下弹性位移验算和罕遇地震作用下的弹塑性变形验算。设计后达到了强度、刚度和稳定性方面的要求。

关键词：办公楼、建筑、框架、混凝土
