U036-山东省某九层框架医院病房楼设计6600平米 下载积分：150　资料编号： U036

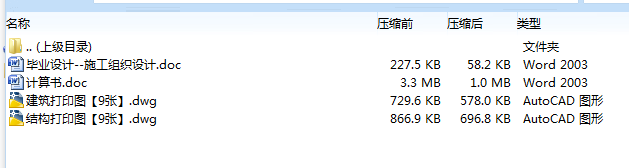

作品包括:

word版设计说明书2份，结构设计说明书，90页，约18000字

施工转组织设计说明书，共24页，约24000字

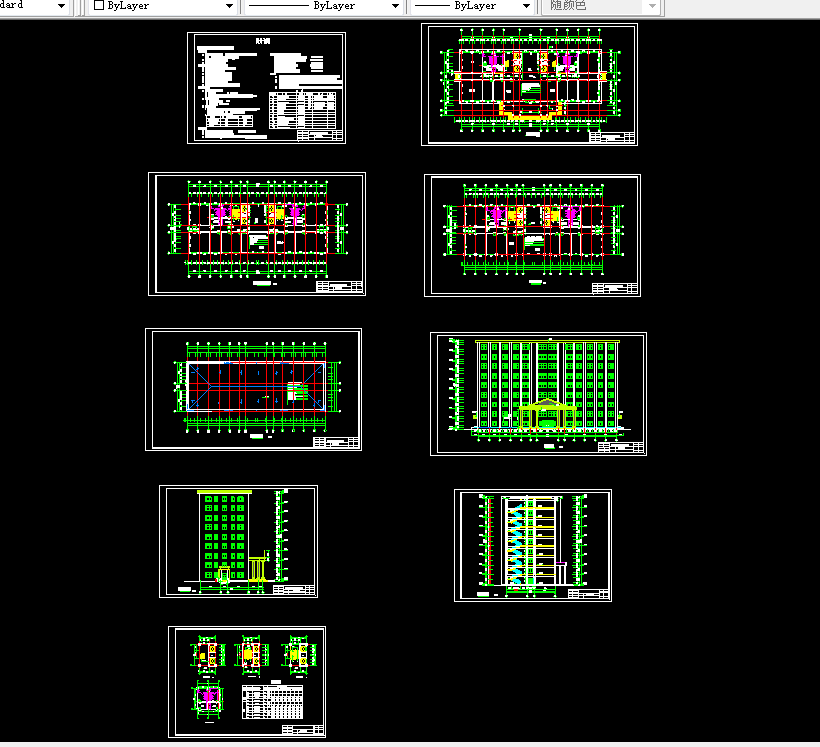

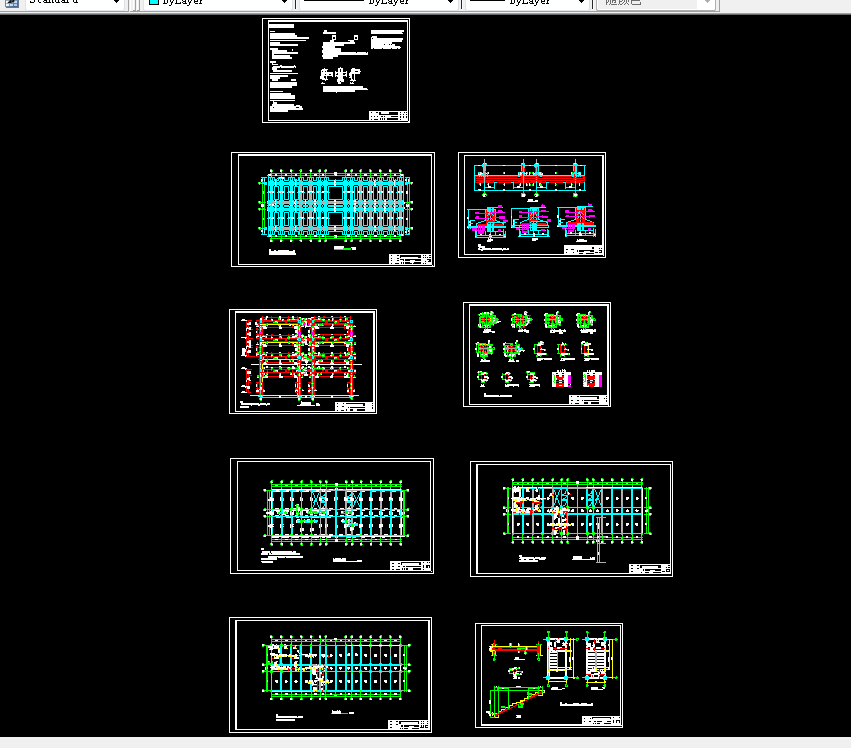

CAD版本图纸，共18张

摘  要

本次毕业设计是一幢医院病房楼，主要进行的是结构设计部分。结构设计简而言之就是用结构语言来表达工程师所要表达的东西。结构语言就是结构师从建筑及其它专业图纸中所提炼简化出来的结构元素，包括基础、墙、柱、梁、板、楼梯、大样细部图等等。然后用这些结构元素来构成建筑物或构筑物的结构体系，包括竖向和水平的承重及抗力体系，再把各种情况产生的荷载以最简洁的方式传递至基础。

结构设计的阶段大体可以分为三个阶段：

一 结构方案阶段：根据建筑的重要性，建筑所在地的抗震设防烈度，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式，本工程采用的是框架结构；

二 结构计算阶段：包括荷载计算、内力计算和构件计算；

三 施工图设计阶段：根据上述计算结果，来最终确定构件布置和构件配筋以及根据规范的要求来确定结构构件的构造措施。

关键词： 结构设计；荷载计算；节点验算；

1.前言

1.1 工程背景

本项目为9层钢筋混凝土框架结构体系，占地面积约为890.96 m2，总建筑面积约为6611.84 m2；层高3.6m,平面尺寸为18.3m×52.0m。采用桩基础，室内地坪为±0.000m，室外内高差0.6m。

框架梁、柱、楼面、屋面板板均为现浇。

1.1.1 设计资料

1.1.1.1 气象资料

夏季最高气温 ，冬季室外气温最低 。

冻土深度25cm，基本风荷载W。=0.35kN/ m2；基本雪荷载为0.2 kN/ m2。

年降水量680mm。

1.1.1.2 地质条件

建筑场地地形平坦，地基土成因类型为冰水洪积层。自上而下叙述如下：

新近沉积层（第一层），粉质粘土，厚度0.5—1.0米，岩性特点，团粒状大孔结构，欠压密。

粉质粘土层（第二层），地质主要岩性为黄褐色分之粘土，硬塑状态，具有大孔结构，厚度约3.0米, qsk=35—40kPa。

粉质粘土层（第三层），地质岩性为褐黄色粉质粘土，具微层理，含铁锰结核，可塑状态，厚度3.5米， qsk=30—35kPa。

粉质粘土层（第四层），岩性为褐黄色粉质粘土，具微层理，含铁锰结核，硬塑状态，厚度未揭露，qsk=40—60kPa,qpk=1500—2000kPa。

不考虑地下水。

1.1.1.3 地基土指标

自然容重1.90g/cm2，液限25.5％，塑性指数9.1，空隙比0.683，计算强度150kp/m2。

1.1.1.4 地震设防烈度

7度

1.1.1.5 抗震等级

三级

1.1.1.6 设计地震分组

场地为1类一组Tg（s）=0.25s  （表3.8《高层建筑结构》）

1.1.2 材料

柱采用C30，纵筋采用HRB335，箍筋采用HPB235，梁采用C30，纵筋采用HRB335，箍筋采用HPB235。基础采用C30，纵筋采用HRB400，箍筋采用HPB235。

1.2 工程特点

本工程为九层，主体高度为32.4米，属高层建筑。

高层建筑采用的结构可分为钢筋混凝土结构、钢结构、钢-钢筋混凝土组合结构等类型。根据不同结构类型的特点，正确选用材料，就成为经济合理地建造高层建筑的一个重要方面。经过结构论证以及设计任务书等实际情况，以及本建筑自身的特点，决定采用钢筋混凝土结构。

在高层建筑中，抵抗水平力成为确定和设计结构体系的关键问题。高层建筑中常用的结构体系有框架、剪力墙、框架-剪力墙、筒体以及它们的组合。高层建筑随着层数和高度的增加水平作用对高层建筑机构安全的控制作用更加显著，包括地震作用和风荷载，高层建筑的承载能力、抗侧刚度、抗震性能、材料用量和造价高低，与其所采用的机构体系又密切的相关。不同的结构体系，适用于不同的层数、高度和功能。框架结构体系是由梁、柱构件通过节点连接构成，既承受竖向荷载，也承受水平荷载的结构体系。这种体系适用于多层建筑及高度不大的高层建筑。本建筑采用的是框架机构体系，框架结构的优点是建筑平面布置灵活，框架结构可通过合理的设计，使之具有良好的抗震性能；框架结构构件类型少，易于标准化、定型化；可以采用预制构件，也易于采用定型模板而做成现浇结构，本建筑采用的现浇结构。

由于本次设计是医院病房楼设计，要求有灵活的空间布置，和较高的抗震等级，故采用钢筋混凝土框架结构体系。

1.3 本章小结

本章主要论述了本次设计的工程概况、相关的设计资料、高层建筑的一些特点以及综合本次设计所确定的结构体系类型。
