U052-基于直流电机调速的电动三轮车设计 下载积分：50　资料编号： U052

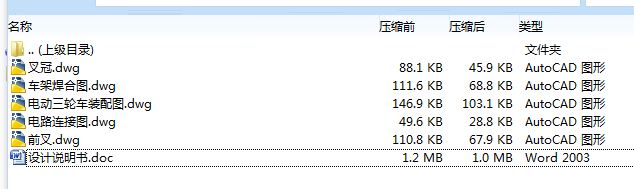

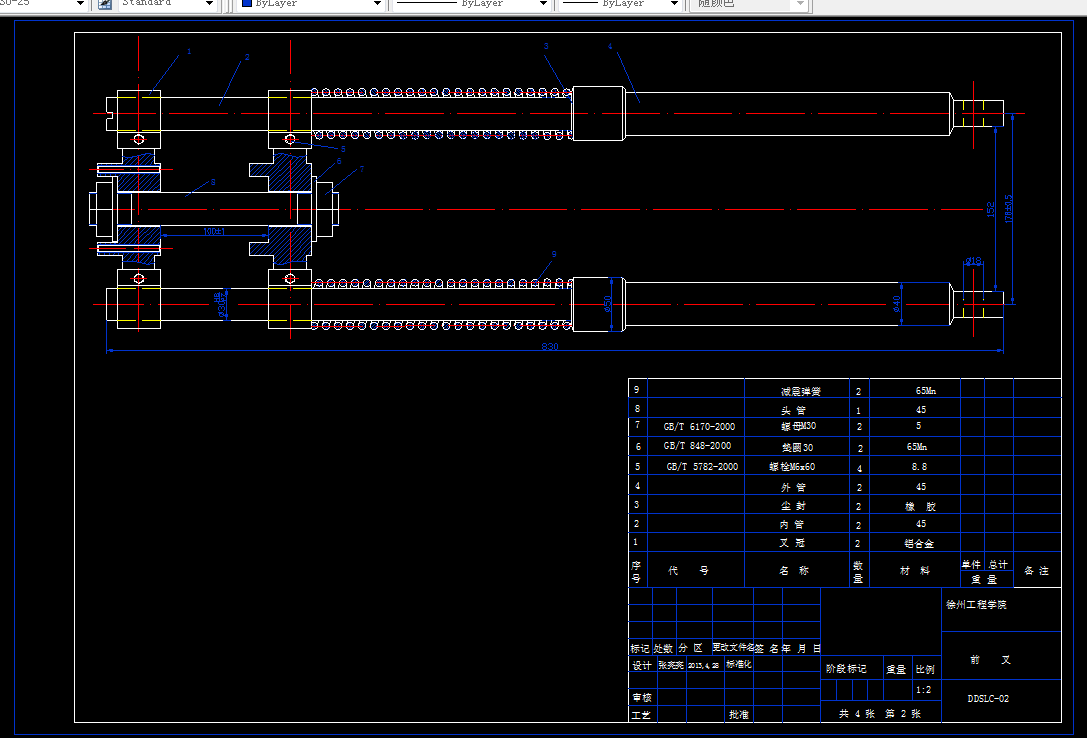

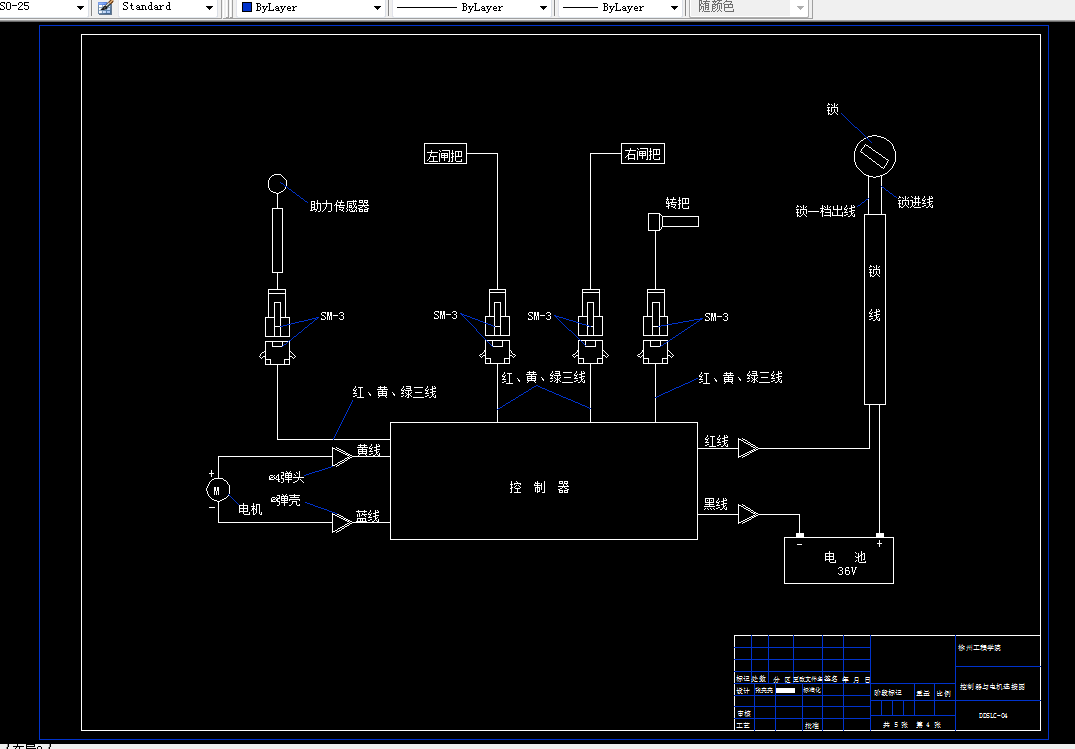

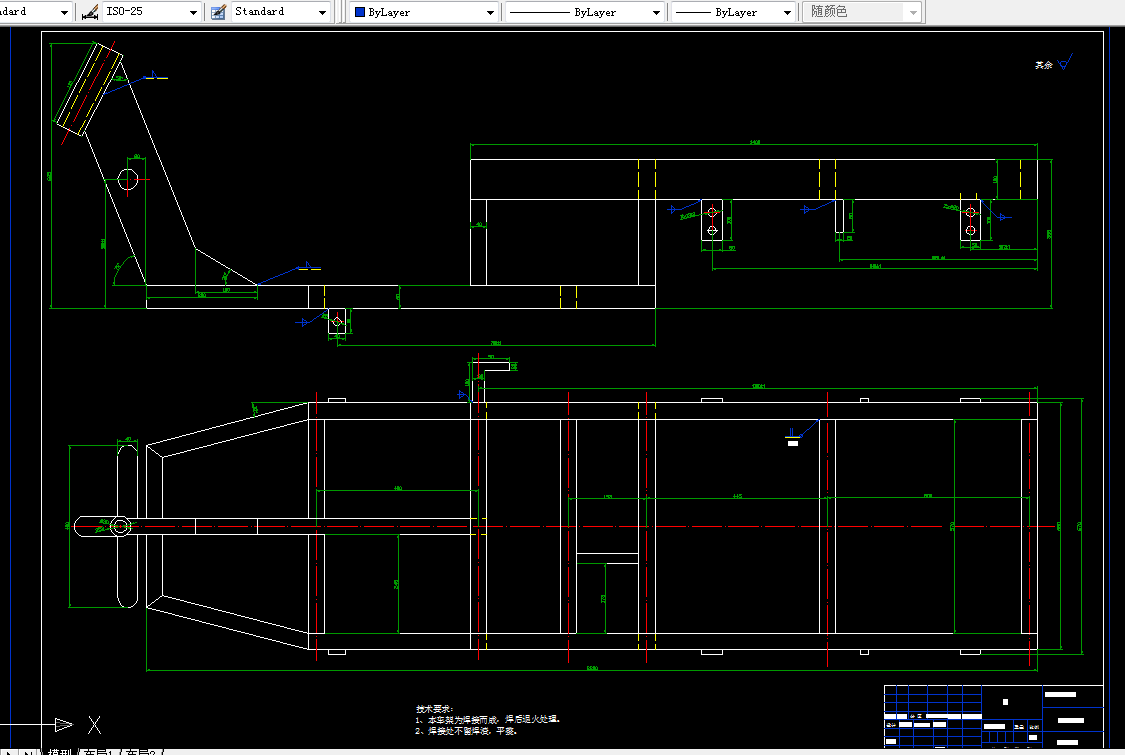

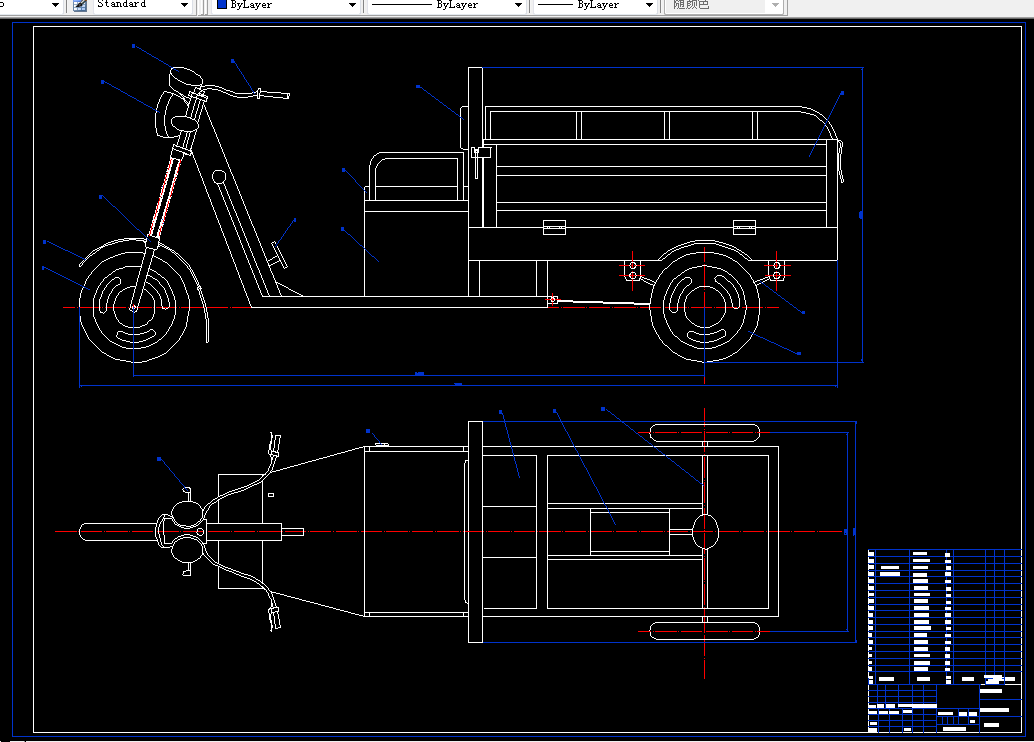

作品包括:

word版设计说明书1份,共44页，约17000字

CAD版本图纸，共5张

摘要

 本文简要介绍了电动三轮车的分类、用途以及各个类型的电动三轮车的优缺点。并根据我对电动三轮车的市场调查的情况进行分析研究，并对电动三轮车的某些结构做了简要的介绍、改进和整合。

首先，就电动车的发展过程发展前景以及电动车在发展过程中存在的问题做了简要的介绍和分析，并对世界上其它国家电动车的发展状况做了简要的叙述。

其次，本文对目前市场上的所具有的电动三轮车的类型做了一个详细的介绍，并对各个类型的电动三轮车的配置、用途、适用人群、优缺点做了简要的介绍。

最后，经过认真总结和对市场的分析并利用四年来所学的知识，在指导老师和任课老师的指导和其他同学的帮助下，对电动三轮车的整车参数、外形尺寸、前叉结构、驱动系统和制动系统做了简单的设计和改进。

关键词： 电动三轮车，前叉结构，驱动系统，制动系统

目       录

图书分类号： I

摘要 I

Abstract II

1  绪论……........................................................................................................................….......1

 1.1  课题背景及目的…..........................................................................................................1

1.2  国内外研究状况……......................................................................................................1

1.3  课题研究方法…............................................................................................................. 2

1.4  论文构成及研究内容….........................................................................................….... 2

2  电动三轮车结构设计方案对比分析….................................…………………………......... 3

2.1  目前国内外常见的电动三轮车后桥的结构样式…..................................................... 3

2.1.1  单侧电机、外置车架型.........................................................……………........ 3

2.1.2  中置电机带大轴型.....................................……………………….................... 4

2.2  电动三轮车根据用途不同的分类..................................................................................4

2.2.1  休闲型电动三轮车..............................................................................................4

2.2.2  客运型电动三轮车..............................................................................................5

2.2.3  客货两用型电动三轮车......................................................................................6

2.2.4  货运型电动三轮车..............................................................................................6

   2.3  电动三轮车设计方案的确定..........................................................................................7

3  电动三轮车整车设计简介.......................................................................................................9

   3.1  电动三轮车的参数选择..................................................................………………....... 9

   3.2  电动三轮车外形简介..............................................................……………….…….......9

4  电动三轮车前叉设计.......................................................................................………...........11

4.1  前叉转向轴设计.................................................................................................….......12

4.2  前叉连扳设计................................................................................................................12

4.3  前叉筒管设计................................................................................................................12

5  电动三轮车驱动系统的设计.................................................................................................14

5.1  电动三轮车后桥设计......................................................................................……......14

   5.2 电动三轮车后桥半轴的设计...............................................................................….......22

5.2.1  后桥半轴的材料和最小直径的选择.........................................................…....23

5.2.2  后桥半轴各段长度的确定.................................................................................24

  6  电动三轮车制动系统的设计.............................................................................................25

6.1  电动三轮车前轮制动系统的设计................................................................................25

6.2  电动三轮车后轮制动系统的设计................................................................................27

6.3  电动三轮车驻车系统的设计........................................................................................29

  7  电路设计.....................................................................................................................  ....30

   7.1 电源电路......................................................................................................................  30

   7.2 显示电路..........................................................................................................................31

   7.3 控制电路 ................................................................................................................ .......34

   7.4 驱动电路及原理......................................................................................................... ....35

8  程序设计.................................................................................................................................36

   8.1 主程序设计框图..............................................................................................................36

8.2 INTO 中断服务程序....................................................................................………........37

8.3 部分子序 ……................................................................................................................37

  总结 39

致谢 1

参考文献………………………………………………………………………………………….2
