U062-HN6120高速客车底盘系统驱动桥系统布置与设计 下载积分：150　资料编号： U062

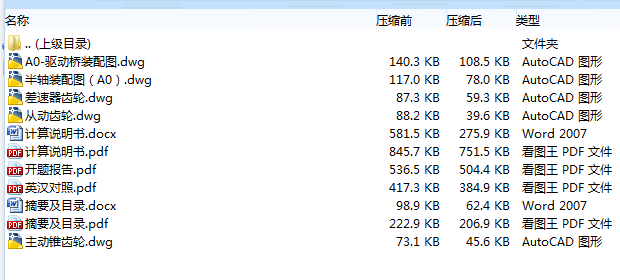

作品包括:

设计说明书1份,共37页,

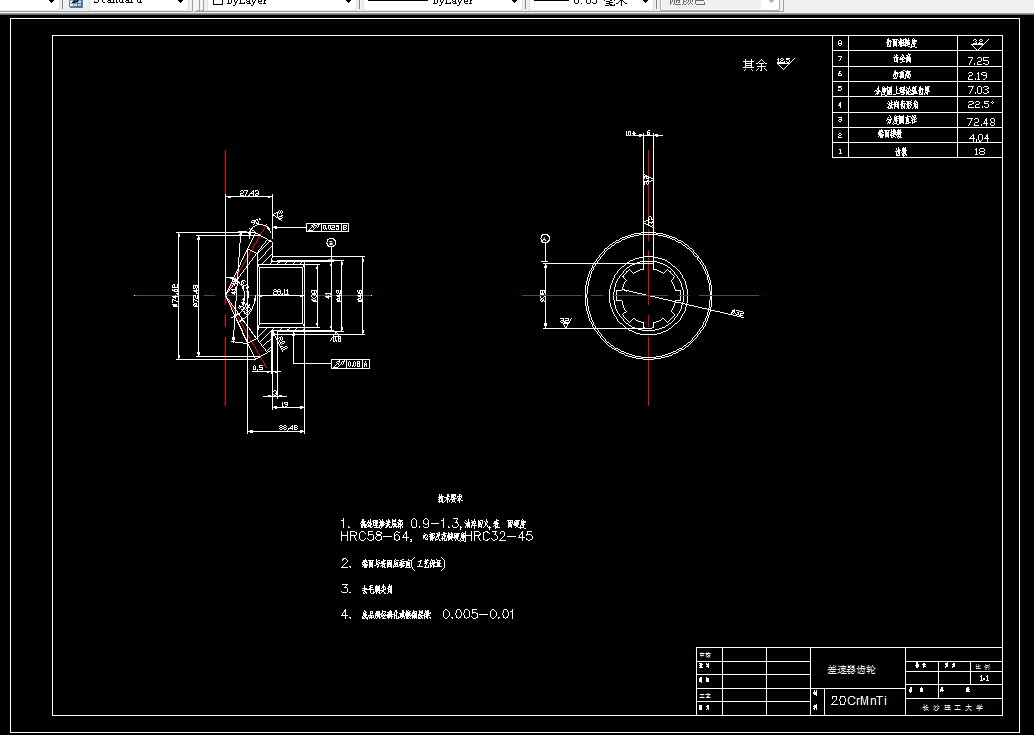

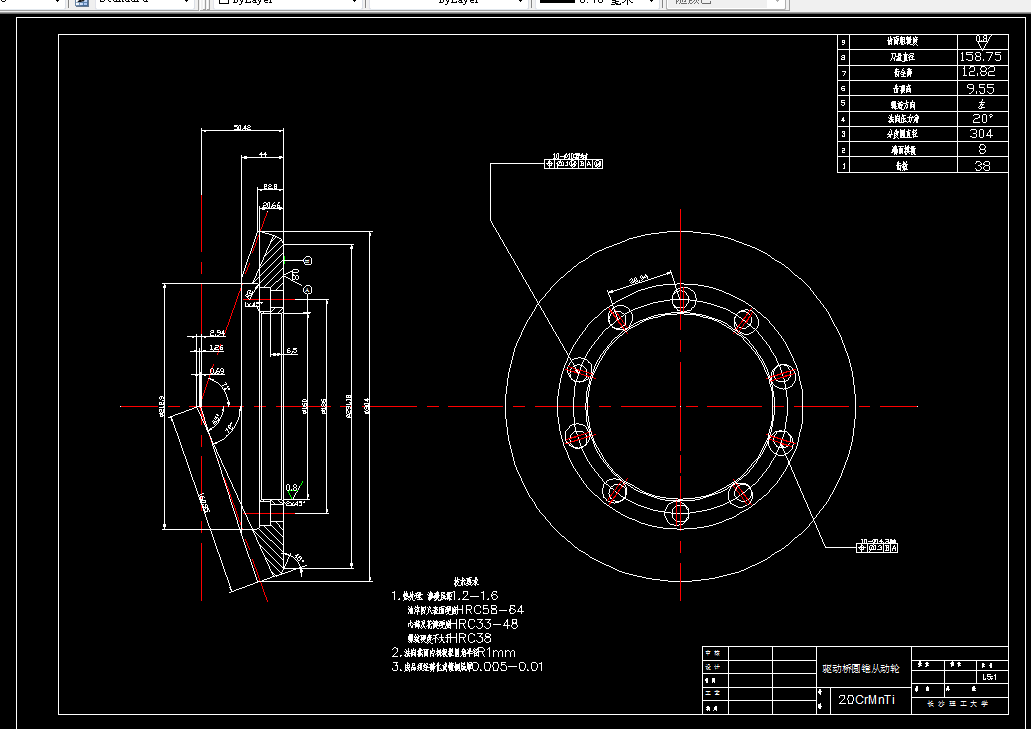

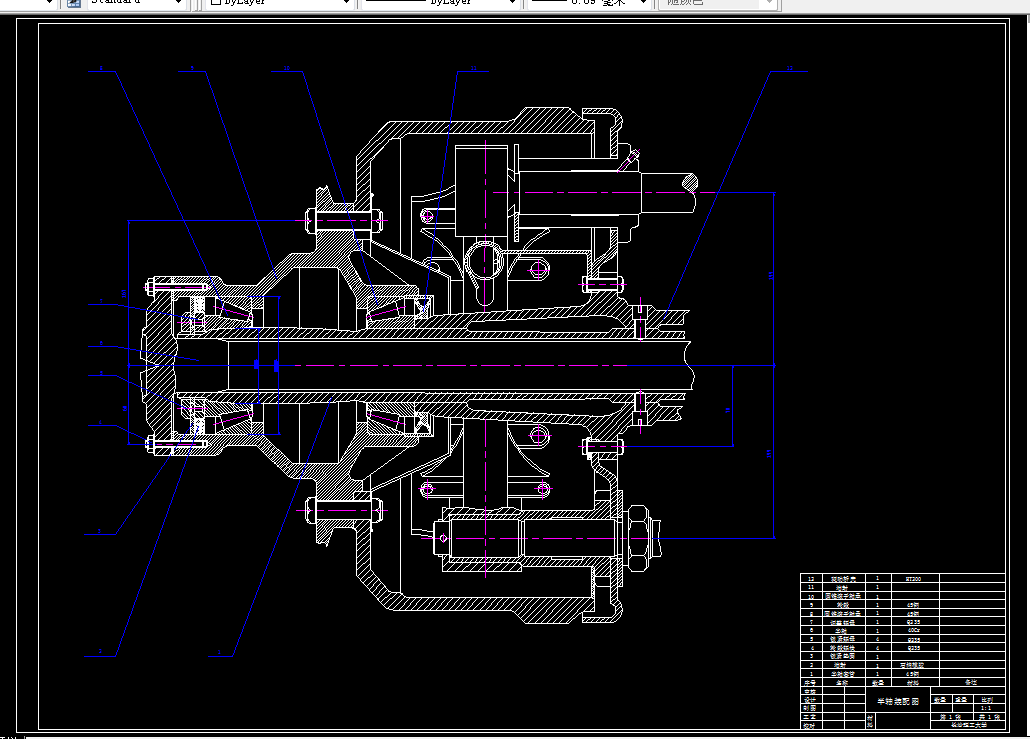

CAD版本图纸，共5张

HN6120高速客车底盘系统开发设计

—驱动桥系统布置与设计

摘要

随着我国公路条件的改善和汽车平均行驶速度的提高，大型高速客车应用得越来越广泛，对高速客车的整体性能要求也随之提高，对其驱动桥的性能也提出了更高的要求。

为了课题研究的需要，进行了汽车驱动桥的拆装实验。熟悉驱动桥的零件如主减速器、差速器、行星齿轮和驱动桥壳等的结构、尺寸，掌握它们的工作原理；查阅资料书来决定高速汽车底盘驱动桥的主要尺寸的选定和工作方式的选取。通过绘制草图和计算来验证所取数据是否适合，从而使设计满足要求。

本设计的主要内容就是对主减速器、差速器、半轴、驱动桥壳等主要零部件的设计计算，以及对驱动桥的强度和结构的设计，本设计的驱动桥具有结构简单、制造工艺性好、成本低的特点，与同类车型相比较，还具有较佳的动力性和燃油经济性。

关键词：大型高速客车；驱动桥系统；零件设计

目录

1 绪论 ............................................................ 1

1.1 发展趋势 ...................................................... 1

1.2 文献综述 ...................................................... 2

2总体设计计算 ..................................................... 5

2.1轴数、驱动形式、布置形式 ....................................... 5

2.2汽车主要参数设计 ............................................... 5

2.2.1主要尺寸.................................................... 5

2.2.2进行汽车轴荷分配............................................ 5

2.3发动机功率、转速、扭矩及发动机型号的确定 ....................... 6

2.4汽车轮胎的选择 ................................................. 6

2.5确定传动系最小传动比，即主减速器传动比 ......................... 7

2.6确定传动系最大传动比，从而计算出变速器最大传动比 ............... 7

3 总体方案论证 .................................................... 9

4 主减速器设计 ................................................... 11

4.1 主减速器结构方案分析 ......................................... 11

4.1.1 螺旋锥齿轮传动 ............................................ 12

4.1.2 结构形式 .................................................. 12

4.2 主减速器主、从动锥齿轮的支承方案 ............................. 13

4.2.1 主动锥齿轮的支承 .......................................... 13

4.2.2 从动锥齿轮的支承 .......................................... 13

4.3 主减速器锥齿轮设计 ........................................... 14

4.3.1 主减速比i0的确定 .......................................... 14

4.3.2 主减速器锥齿轮的主要参数选择 .............................. 15

4.4 主减速器锥齿轮的材料 ......................................... 17

4.5 主减速器锥齿轮的强度计算 ..................................... 17

4.5.1 单位齿长圆周力 ............................................ 17

4.5.2 齿轮弯曲强度 .............................................. 18

4.5.3 轮齿接触强度 .............................................. 18

4.6 主减速器锥齿轮轴承的设计计算 ................................. 19

4.6.1 锥齿轮齿面上的作用力 ...................................... 19

4.6.2 锥齿轮轴承的载荷 .......................................... 20

4.6.3 锥齿轮轴承型号的确定 ...................................... 22

5 差速器设计 ..................................................... 24

5.1 差速器结构形式选择 ........................................... 24

5.2 普通锥齿轮式差速器齿轮设计 ................................... 24

5.3 差速器齿轮的材料 ............................................. 26

5.4 普通锥齿轮式差速器齿轮强度计算 ............................... 26

6 驱动车轮的传动装置设计 ......................................... 28

6.1 半轴的型式 ................................................... 28

6.2 半轴的设计与计算 ............................................. 28

6.3 半轴的结构设计及材料与热处理 ................................. 31

7 驱动桥壳设计 ................................................... 32

7.1 桥壳的结构型式 ............................................... 32

7.2 桥壳的受力分析及强度计算 ..................................... 32

8 驱动桥的结构元件 ............................................... 34

8.1 支承轴承的预紧 ............................................... 34

8.2 锥齿轮啮合调整 ............................................... 34

8.3 润滑 ......................................................... 34

参 考 文 献 ...................................................... 36

致 谢 ......................................................... 37

附件1：开题报告

附件2：译文及原文影印件
