U143-热管拉拔成形装置设计 下载积分：50　资料编号： U143

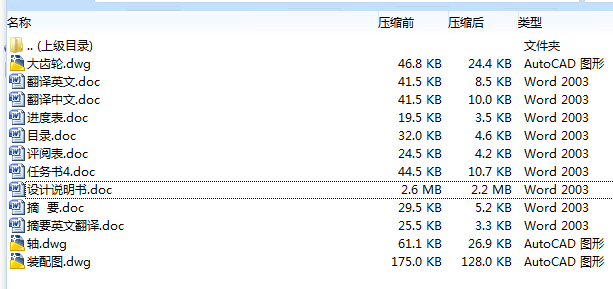

作品包括:

WORD版设计说明书1份，共37页，约12000字

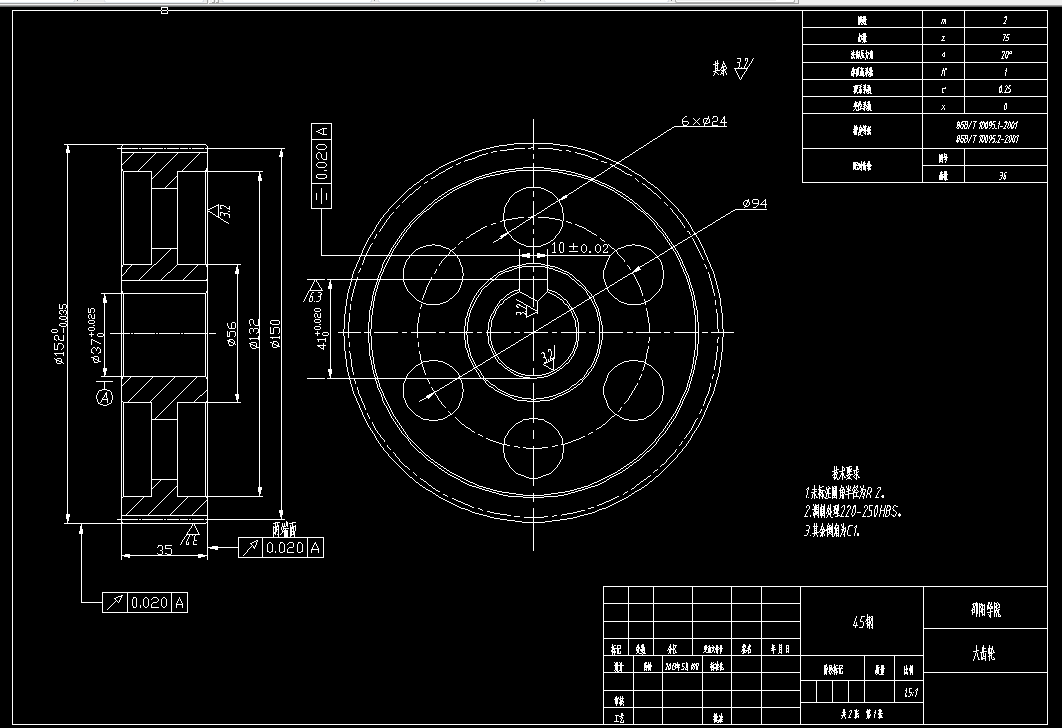

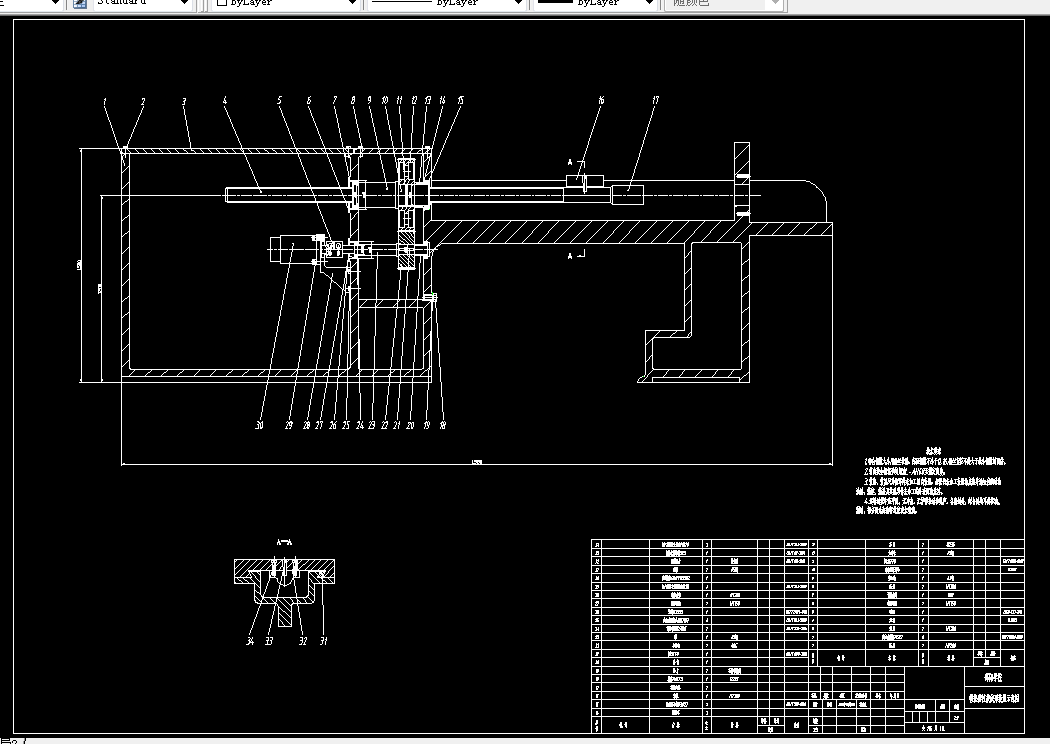

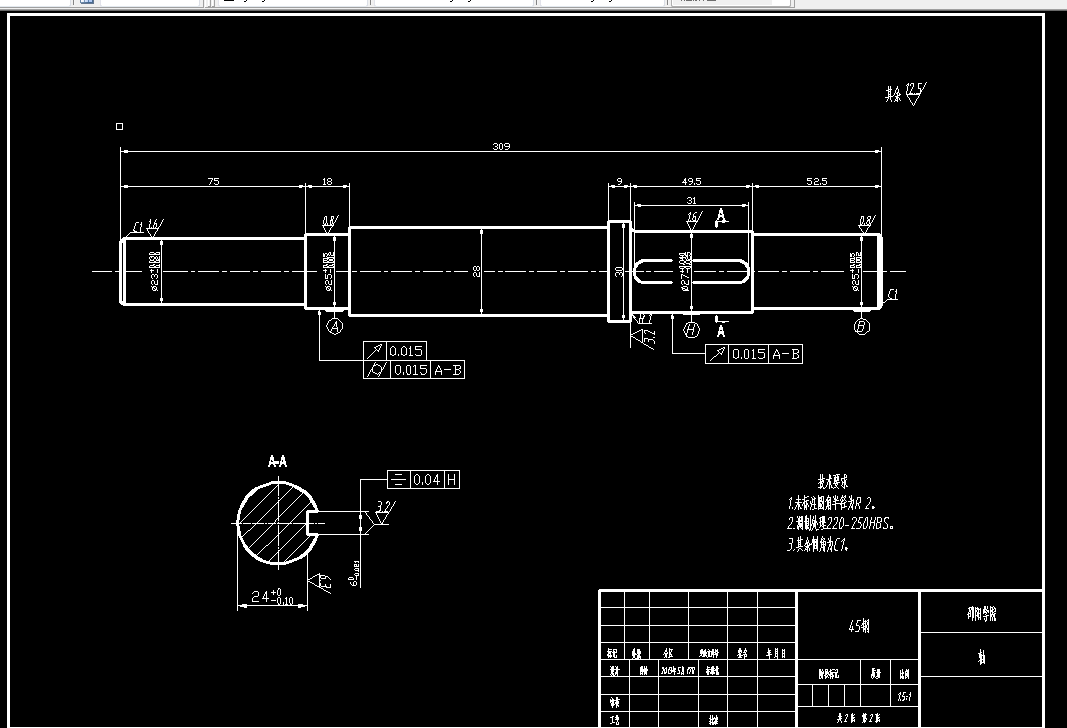

CAD版本图纸，共3张

摘  要

 随着微电子领域芯片热流密度急剧增加及有效散热空间日益狭小等新特点和新现象的出现，具有高导热率、良好的等温性、热响应快、结构简单的微型热管已成为导热的理想元件。热管的传热性能主要取决于管内壁吸液芯结构。具有沟槽式吸液芯结构的微热管符合电子器件短小轻薄的发展方向，但传统的旋压成形法加工的微沟槽内壁光滑、毛细压力较小，单一的犁削成形法虽然可以在微沟槽上生成翅结构但在生产实际中却很难实现，特别是这两种方法由于受到刀具制造的限制因而不能制造尺寸很小的微热管。因此，微热管拉拔装置的设计是制造微型热管亟待解决的问题。

 本文基于微热管拉拔成形设计一种微热管拉拔成型装置。论文主要研究内容如下：

1．微型沟槽式热管拉拔成形机理

2.微热管加工拉床主体的设计包括机械方面和电路方面的设计。

3.微热管加工拉床夹具的设计。

关键词： 微型沟槽式热管；犁削（旋压）-拉拔成形；拉床设计；模具设计。

目录

内容提要 ………………………………………………………………Ⅰ

SUMMARY …………………………………………………………………Ⅱ

1.绪论 ……………………………………………………………………1

1.1引言 ………………………………………………………………… 1

1.2热管的工作原理 ……………………………………………………2

1.3管材拉拔成型概述 …………………………………………………3

1.4微型热管拉拔成形国内现状 ………………………………………4

1.5课题来源与本文的主要研究内容 …………………………………4

2. 微型沟槽式圆热管拉拔成形机理 …………………………………5

2.1拉拔加工原理 ………………………………………………………5

2.2拉拔加工的特点 ……………………………………………………5

2.3微型圆热管拉拔加工成形力研究 …………………………………6

3.微热管拉拔成形装置主传动的设计 …………………………………8

3.1引言…………………………………………………………………8

3.2机械传动部件的计算与选型…………………………………………8

4.微热管拉拔成形装置床身的设计 …………………………………25

5.微热管拉拔成型装置拉拔模具设计 ………………………………26

结论 ……………………………………………………………………35

参考文献 ………………………………………………………………36

致谢 ……………………………………………………………………37
