U152-重型桶装成品搬运堆垛系统机构设计 下载积分：50　资料编号： U152

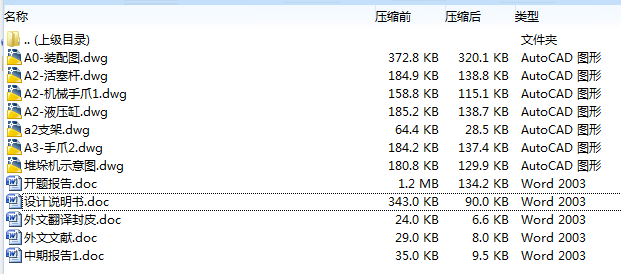

作品包括:

WORD版设计说明书1份，共29页，约15000字

开题报告一份

外文翻译一份

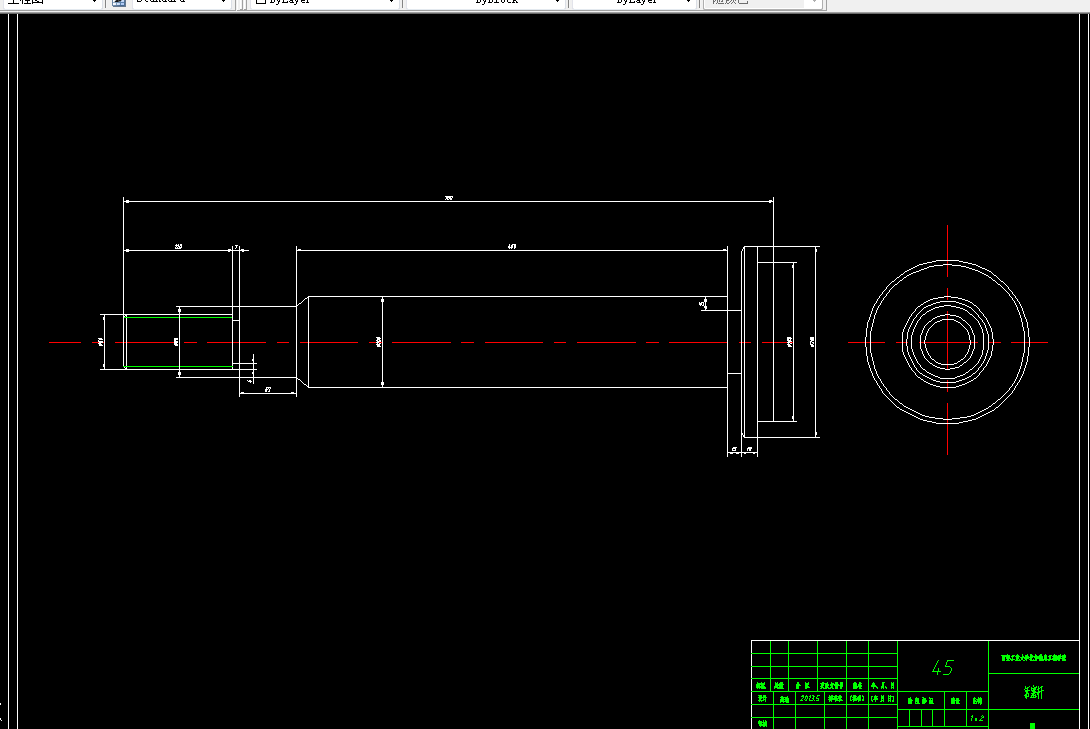

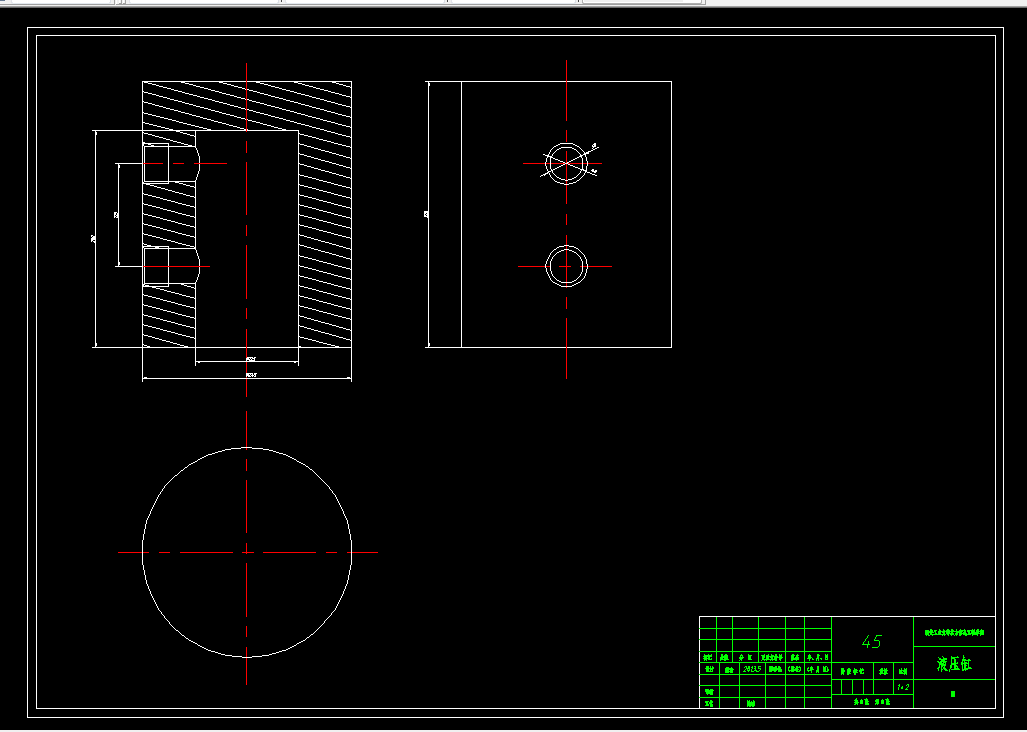

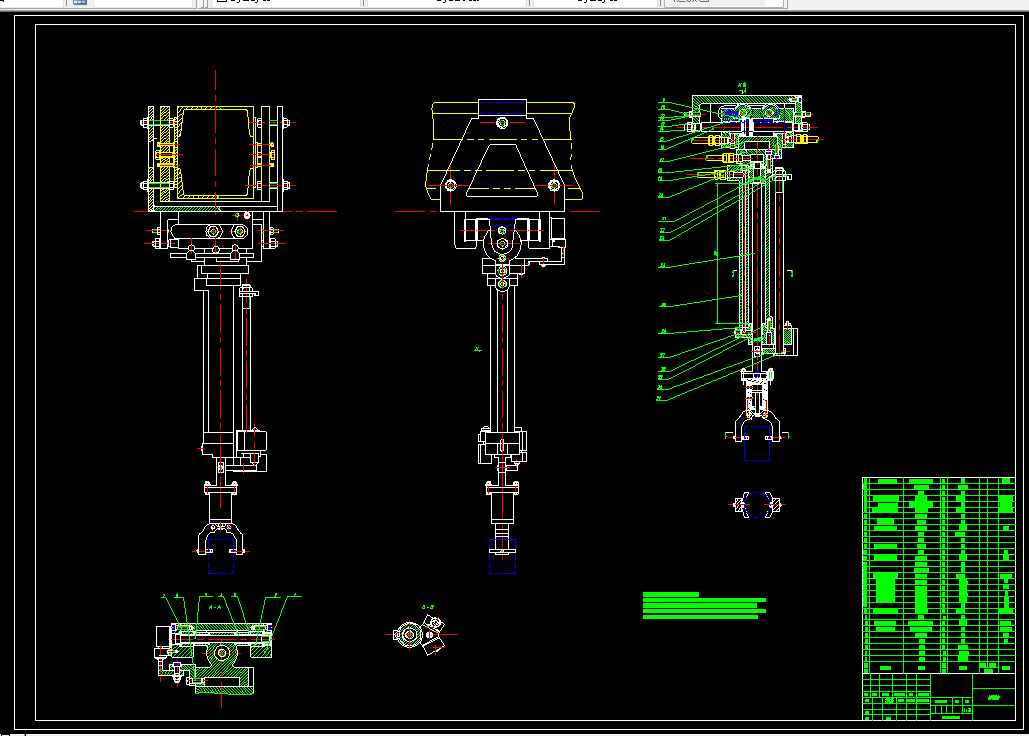

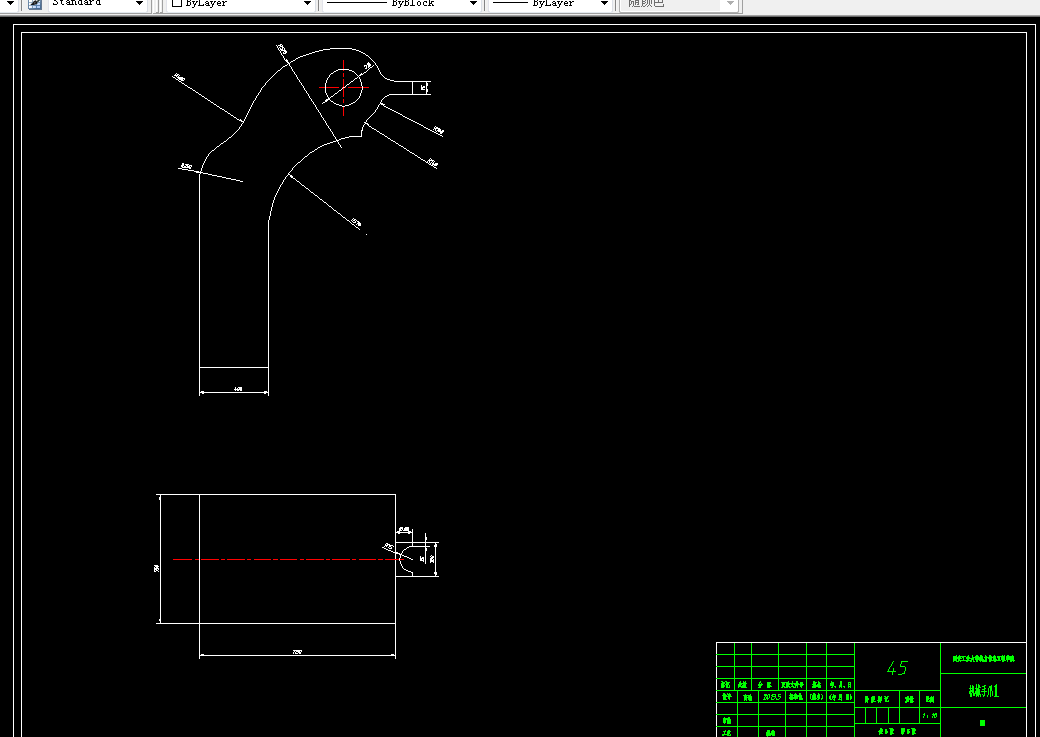

CAD版本图纸，共7张

重型桶装成品搬运堆垛系统机构设计

摘  要

在当今大规模制造业中，企业为提高生产效率，保障产品质量，工业机器人作为自动化生产线上的重要成员，逐渐被企业所认同并采用。工业机器人的技术水平和应用程度在一定程度上反映了一个国家工业自动化的水平。目前，工业机器人主要承担着焊接、喷涂、搬运以及堆垛等重复性并且劳动强度极大的工作。

本课题主要对搬运机器人的机械部分展开讨论，对原有的机械结构提出了新的改进方法，并把现在的新技术应用到本课题中，从而使得搬运机器人更加适用于现在的工业工作环境。通过详细了解搬运机器人在工业上的应用现状，提出了具体的搬运机器人设计要求，并根据搬运机器人各部分的设计原则，进行了系统总体方案设计以及包括：机器人的手部、腕部、臂部、腰部在内的机械结构设计。此搬运机器人的驱动源来自液压系统，执行元件包括：柱塞式液压缸、摆动液压缸、伸缩式液压缸等。通过液压缸的运动来实现搬运机器人的各关节运动，进而实现搬运机器人的实际作业。

关键词：搬运机器人；液压系统；机械结构设计

目  录

1绪论 1

  1.1 工业机器人简介 1

  1.2世界机器人的发展 3

  1.3我国工业机器人的发展 4

  1.4本文研究内容 5

     1.4.1机械手的技术参数 5

     1.4.2工作范围 6

     1.4.3运动速度 6

     1.4.4手臂的配置形式 7

2 结构设计 8

   2.1总体的设计思路 8

   2.2拟采用的设计方案 8

      2.2.1自由度和坐标系的选择 8

      2.2.2驱动方式的选择 8

      2.2.3手臂的设计 9

      2.2.4臂部的设计 9

      2.2.5机座的设计 9

      2.2.6机械手技术参数 9

3手部结构 11

  3.1概述 11

  3.2设计时应考虑的几个问题 11

  3.3夹紧力的计算 11

  3.4夹紧缸的拉力计算 12

  3.5确定缸的直径 12

4臂部的结构 14

  4.1概述 14

  4.2臂部具体设计方案及计算 14

  4.3前后伸缩手臂的设计计算 15

  4.3.1前后伸缩手臂驱动力的计算 15

   4.3.2前后伸缩液压缸的内径计算 16

   4.3.3活塞杆直径d的计算 17

4.4上下伸缩手臂的设计计算 17

   4.4.1上下伸缩手臂驱动力的计算 17

   4.4.2上下伸缩液压缸的内径计算 17

   4.4.3活塞杆直径d的计算 17

5 液压系统简介 19

6总结 20

  6.1主要任务 20

  6.2技术要求 20

  6.3设计步骤 20

 6.3.1 搜集资料 20

 6.3.2计算 21

 6.3.3装配图及零件图的绘制 21

 6.4 设计感想 21

参考文献 23

致 谢 24
