V261-某市六层小区框架住宅楼设计3600平米【三单元两户型】 下载积分：200　资料编号： V261

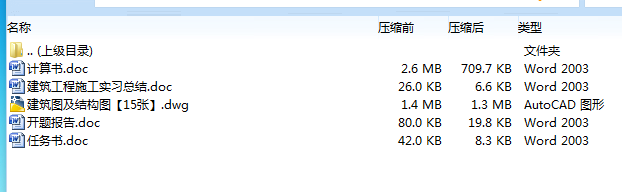

作品包括:

word版设计说明书一份，69页，约13000字

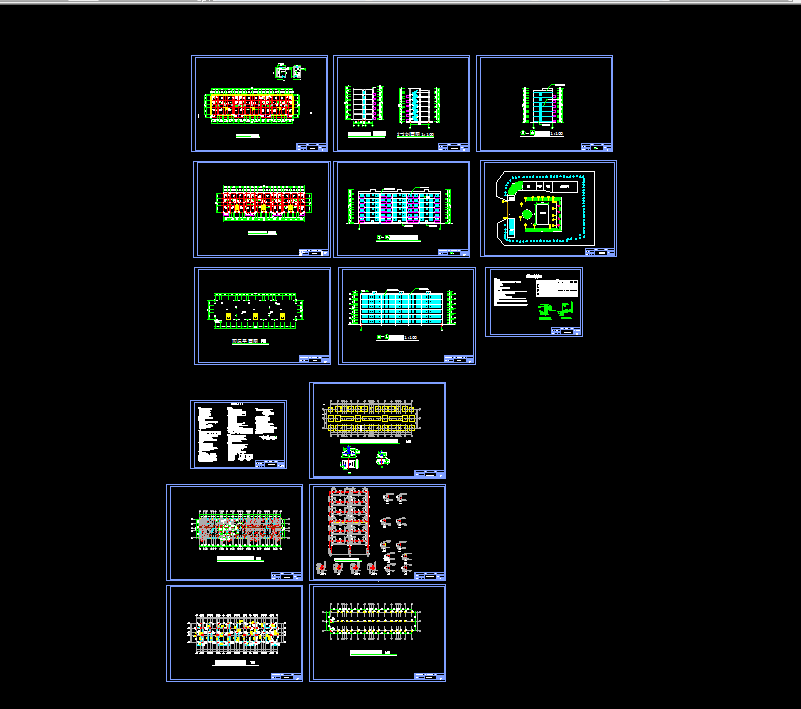

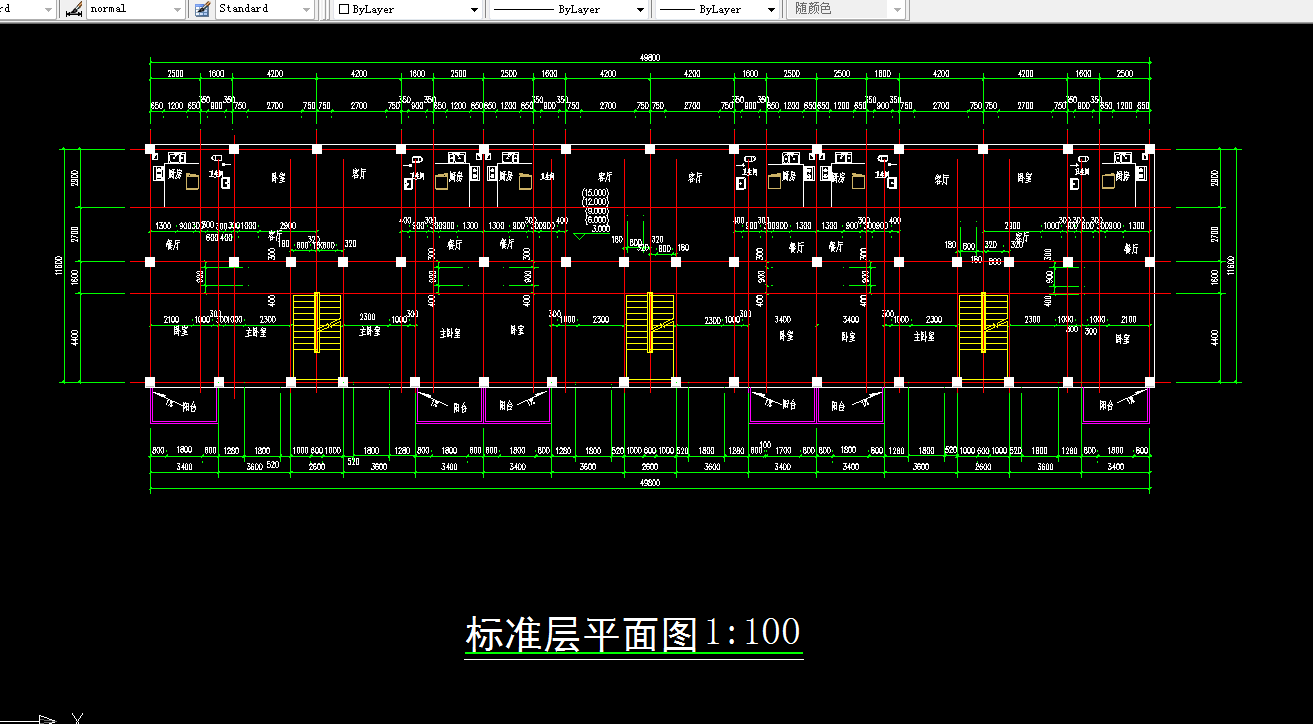

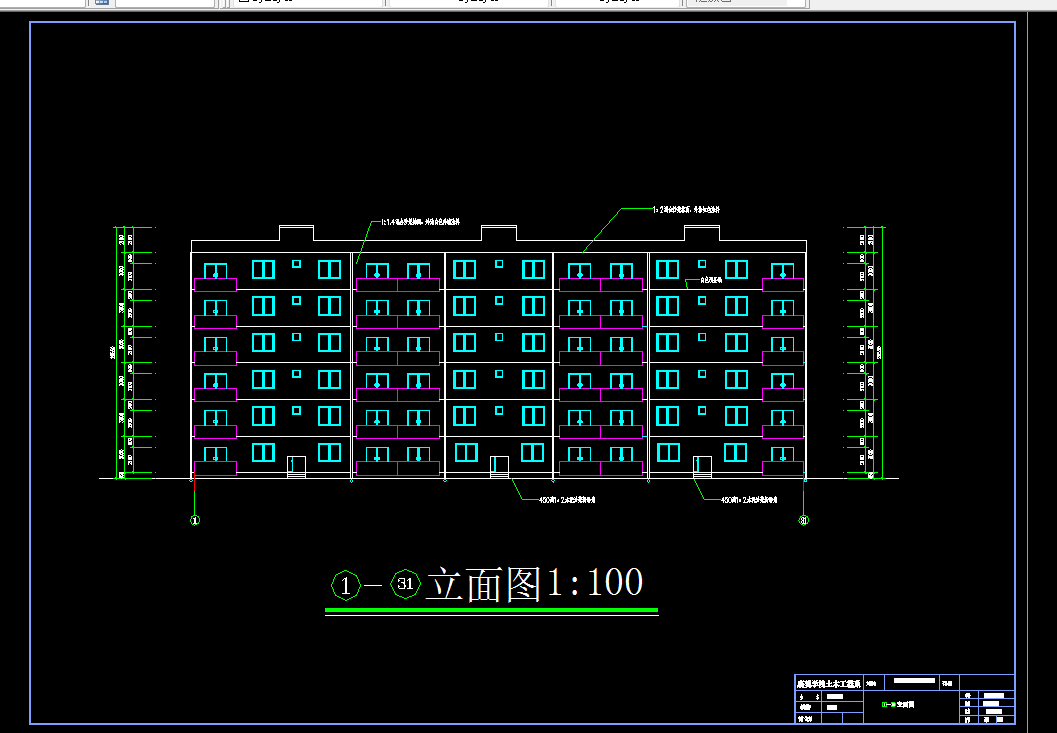

CAD版本图纸，共15张

摘    要

工程是金光小区2号住宅楼。为多层钢筋混凝土框架结构。共六层，底层层高3米，其他层层高均为3米。建筑物总高度为20.2米。本设计书包括如下部分：

1.建筑工程工程概况；

某市，场地平整，地段交通方便，地势平坦，东西两地均为开发性用地抗震设防要求七度；

2.楼盖设计

包括楼板的设计和次梁的设计；

3.框架结构布置方鞍及荷载统计；

包括结构布置方案及结构选型荷载标准值和计算荷载作用下框架的内力分析

4. 框架结构的内力组合

包括梁内力组合及柱内力组合；

5. 截面设计

包括梁截面设计及柱截面设计。

6.基础设计

通过对基础上的轴力及地基承载力确定基础截面尺寸及配筋

7.本设计最终完成十五张施工图。

关键词：钢筋混凝土，框架，结构设计

一.设计概况 1

1.1 建设项目名称 1

1.2建设地点 1

1.3 设计资料 1

1.3.1地质水文资料 1

1.3.2气象资料 1

1.3.3抗震设防要求 1

1.3.4底层室内主要地坪标 1

二．屋盖、楼盖设计 2

2．1楼盖 2

2.1.1设计资料 2

2.1.2楼盖的结构平面布置(见图2-1) 2

2.1.3 板的设计（弹性理论） 2

2．2次梁的设计 8

2.2.1次梁l1 9

2.2.2次梁l2 11

2.2.3次梁l3 12

2.2.4次梁l4 14

2.2.5次梁l5 16

2.2.6次梁l6 17

2.2.7次梁l7 18

三.框架结构布置方案 20

3.1结构布置方案及结构选型见图3-1 20

3.1.1结构承重方案选择 20

3.1.2主要构件选型及尺寸初步估算 20

3.2荷载标准值计算 22

3.2.1 永久荷载 22

3.2.2 竖向可变荷载 25

3.2.3风荷载标准值计算 26

3.2.4 水平地震作用计算 27

3.3 荷载作用下框架的内力分析 29

3.3.1恒荷载作用下框架的内力分析 29

3.3.2活荷载作用下框架的内力计算 32

3.3.3风荷载作用下内力分析。 36

3.3.4地震作用下内力分析 39

四．内力组合 43

4．1梁内力组合 43

4．2柱内力组合 48

五.截面设计 53

5．1梁截面设计 53

5.1.1正截面受弯承载力计算 53

5.1.2斜截面受弯承载力计算 55

5．2柱截面设计 56

六 . 基础设计 62

6．1基础设计 62

6．2抗冲切检验 63

6．3配筋计算 63

参考文献 65

致谢 66
