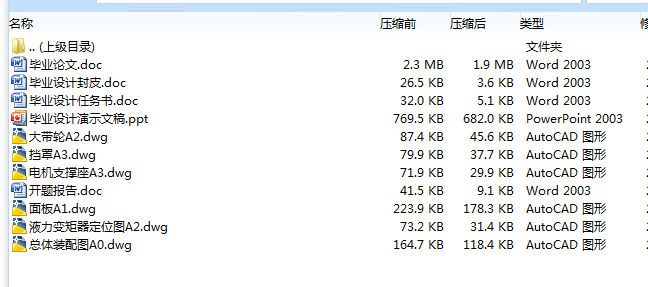

作品包括:

Word版说明书1份，共52页，约25000字

任务书一份

开题报告一份

PPT答辩一套

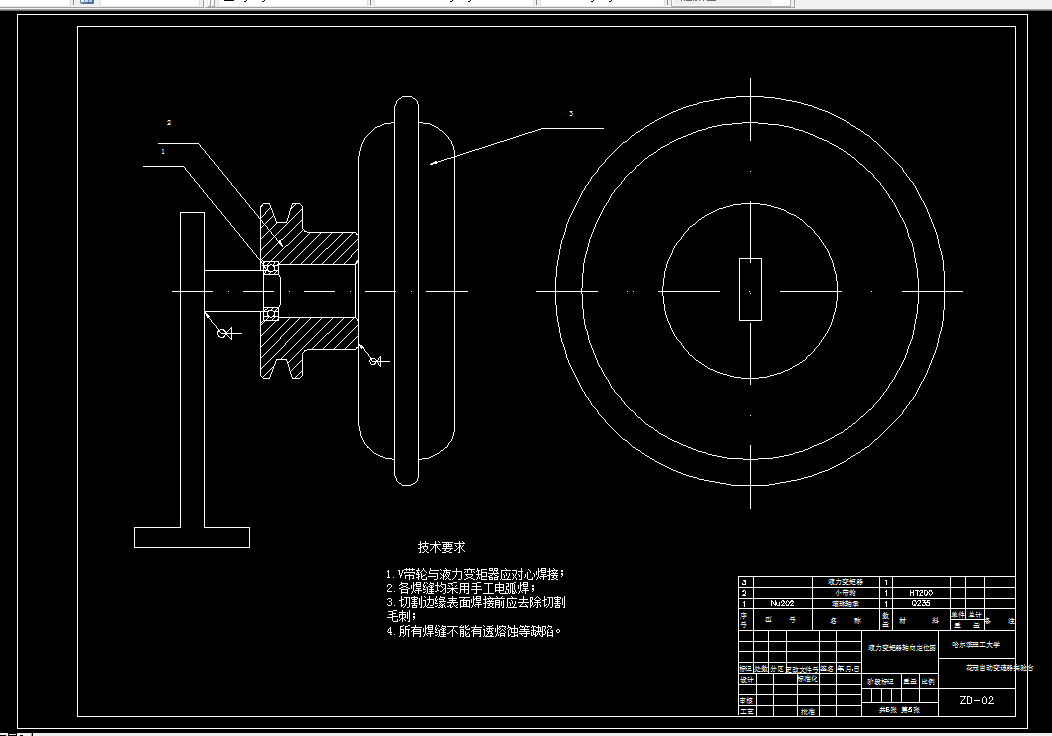

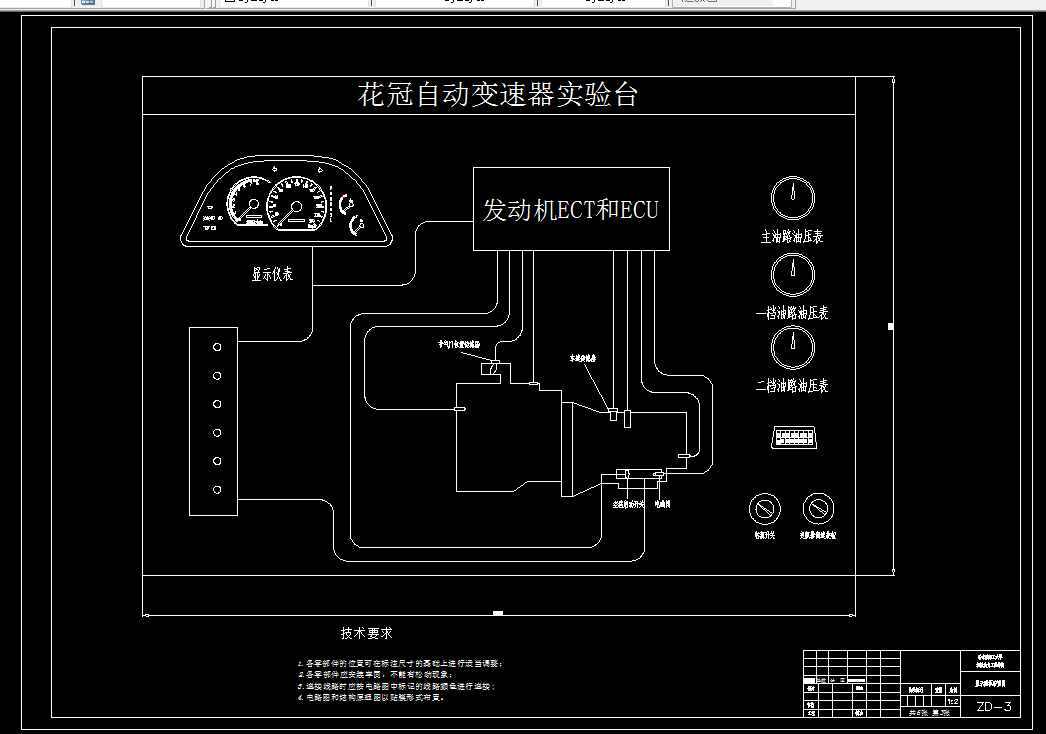

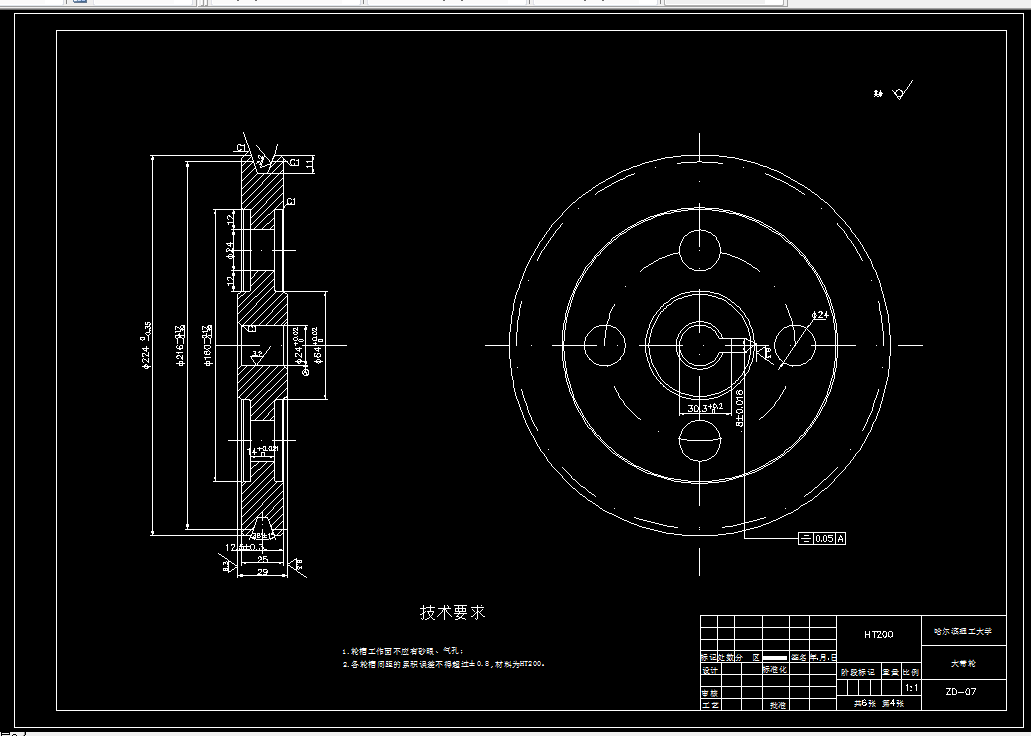

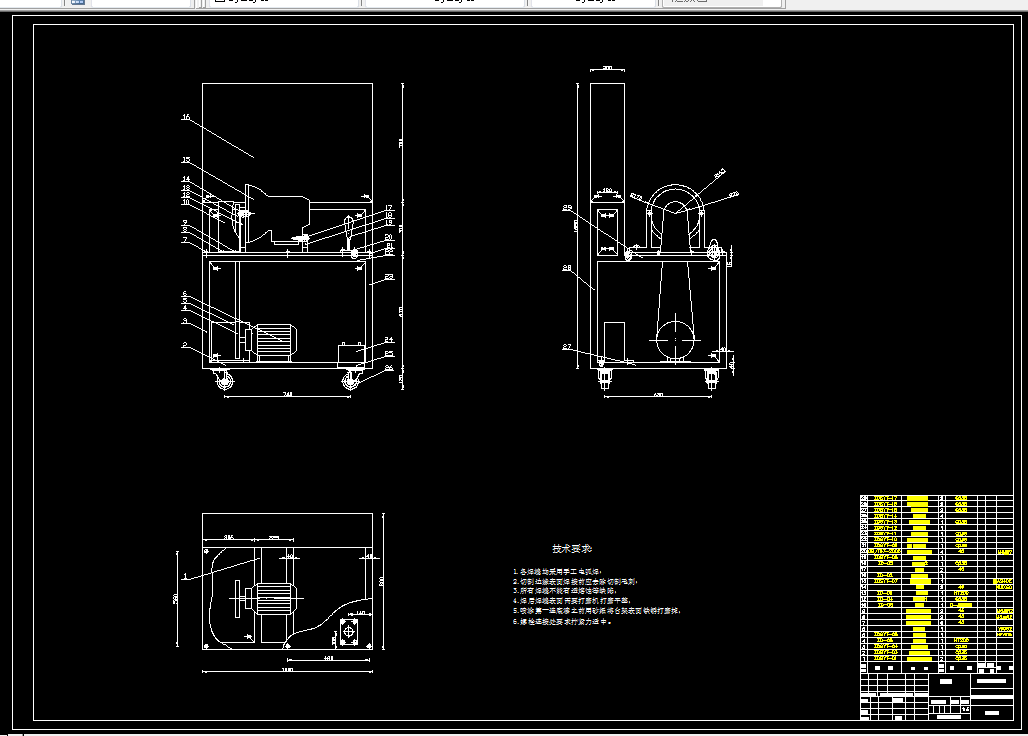

CAD版本图纸，共6张

花冠自动变速器实验台设计

摘要

随着汽车产业的飞速发展，我国汽车保有量日益增长，目前已经成为汽车消费大国，这就对汽车的检测、保养、维修以及培养汽车专业人才提出了新的挑战，基于此，设计演示变速器工作性能的实验台迫在眉睫。与此同时，电子自动控制技术的发展使得自动变速器在汽车上的应用日益广泛。目前，国外对汽车自动变速器工作性能的检测方法广泛采用的方法是实际装车路试，但从试验情况看，该方法费用高、周期长、要求高，而这些缺点恰恰无法满足教学的要求。为克服这些不足，实现在汽车专业教学中对自动变速器性能检测实现台架化是一个比较合理的选择。

此次设计的题目为“花冠自动变速器实验台设计”，主要针对丰田花冠汽车A240E型号自动变速器的工作性能进行演示。首先介绍了花冠A240E自动变速器的内部结构、工作原理及运行情况，在了解了以上知识的基础上，提出了一种以教学为目的的自动变速器实验台设计方案。针对它的教学目的，该实验台的特点是结构相对较为简单，工作平稳，直观易懂，费用合理，实验台设有检测端子和自诊断接口，便于在教学过程中，让学生清楚了解并通过设置故障增强其动手能力，从而使理论和实际相结合，达到良好的教学效果。

关键词: A240E自动变速器；实验台；教学演示；故障模拟及检测

目录

摘要 I

Abstract II

第1章 绪  论 1

1.1 研究的目的及意义 1

1.2 国内外研究现状 2

1.2.1 国外研究现状 2

1.2.2 国内研究现状 2

1.3 设计的主要内容 3

第2章 花冠A240E自动变速器的结构和工作原理 4

2.1 花冠A240E自动变速器的结构及工作原理 5

2.1.1 液力传动机构 5

2.1.2 行星齿轮机构 6

2.1.3 液压控制系统 10

2.1.4 电子控制系统 11

2.2 A240E自动变速器各档动力传递路线 13

2.3 本章小结 17

第3章 自动变速器性能检测诊断技术 18

3.1 自动变速器实验台的使用故障模拟 18

3.1.1 故障代码读取 18

3.2 自动变速器实验台试验内容 19

3.2.1 实验方法及步骤制定 19

3.2.2 故障排查流程 20

3.3 本章小结 20

第4章 自动变速器实验台总体结构的设计 21

4.1 实验台的组成及布置 21

4.2 自动变速器实验台台架设计 22

4.2.1 实验台架设计 22

4.2.2 定位件的校核 24

4.3 显示面板的设计 24

4.3.1 组合仪表的布置 25

4.3.2 电脑检测端子的设置 25

4.3.3 自动变速器电子控制单元 25

4.3.4 自动变速器的结构简图的布置 26

4.3.5 节气门传感器开度控制旋钮的布置 26

4.3.6 其他布置 27

4.4 本章小结 28

第5章 自动变速器实验台动力源的设计 29

5.1 实验台动力的设计 29

5.1.1 实验台电源的选择 29

5.1.2 驱动电机的选择 29

5.1.3 变频调速器的选择 30

5.2 实验台传动装置设计 32

5.2.1 对传动方案的要求 32

5.2.2 拟定传动方案 32

5.2.3 传动装置的设计计算 32

5.2.4 液力变矩器的轴向定位 33

5.3 本章小结 34

结论 35

致谢 36

参考文献 37

附录A 38

附录B 44
