W179-型砂处理机筛分机构设计 下载积分：50　资料编号： W179

作品包括:

Word版设计说明书1份，共38页，约15000字

外文翻译一份

开题报告一份

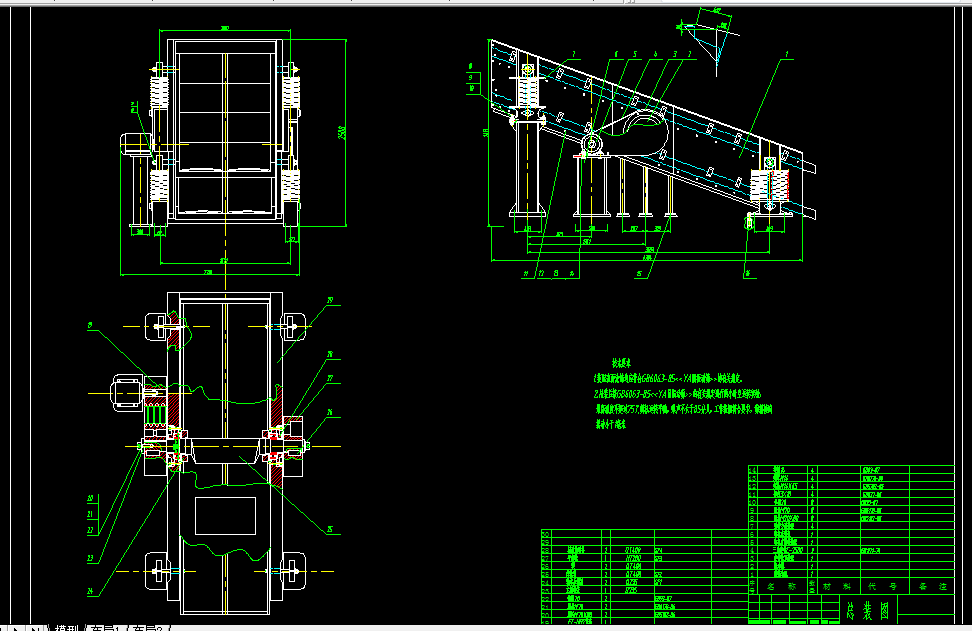

CAD版本图纸，共16张

型砂处理机筛分机构设计

摘要

本设计为型砂处理机筛分机构的设计，主要研究内容：激振器的机构设计；筛箱的结构设计；筛网的结构设计。

本设计是由激振器，参考圆振动筛的相关参数，初步确定凸轮轴的转速，从而确定线速度、筛箱的大小、筛网的孔径等相关数据。在保证生产率和筛分粒度的前提下完成总体结构的设计，然后根据总体结构，从而确定本设计的筛分机各个主要零部件的设计。

在主要零部件的设计中，主要包括运动参数的选择、振动工艺参数的计算、动力学分析和参数计算、电动机的选择、筛箱的设计、 激振器轴承的选用及校核等，其中最重要的就是动力学分析和参数计算。凸轮轴采用铸钢做成，并使用新型材质以提高其的耐磨性和利用率。

本设计整体圆振动筛基础上更进一步提高了其筛分性能，结构简单、重量轻、外形尺寸小、设备费用低、运转安全、操作方便、便于维修和管理。

关键词：振动筛 ； 激振器；筛面 ；筛分

目  录

1绪论 1

1.1背景介绍 1

1.2筛分机构研究内容 3

1.3具体方案与措施 4

1.4设计方案综述 5

2  运动学参数的选择 6

2.1筛面的倾角 6

2.2振动方向角 7

2.3振幅 7

2.4 振动次数n 7

2.5 物料的运送速度 8

3  振动筛工艺参数的计算 9

3.1 生产率的计算 9

3.2 筛面的长和宽的确定 9

3.3 筛面设计 10

3.4 筛面开孔率的计算 11

3.5 筛分效率 11

4  动力学分析及参数计算 12

4.1振动筛的动力学分析 12

4.2单轴振动筛的工作状态 14

4.3 隔振弹簧的确定 16

4.4 激振器偏心质量偏心距 17

5  电动机的选择 18

6  筛箱的设计 21

6.1侧板和横梁 21

6.2筛箱结构的焊接 21

6.3筛面的固定方法 21

7   V型带的设计 23

8  激振器轴承的选用及校核 26

8.1振动筛轴承的选择 26

8.2轴承的校核 26

8.2.1寿命校核 27

8.2.3结论 28

9  总结 29

参考文献 30

致谢 31
