W180-数控卧式镗铣床主轴箱变速操纵机构设计 下载积分：50　资料编号： W180

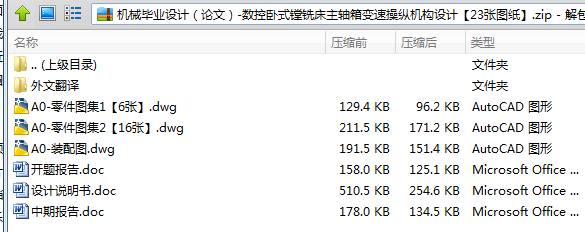

作品包括:

Word版设计说明书1份，共30页，约10000字

外文翻译一份

开题报告一份

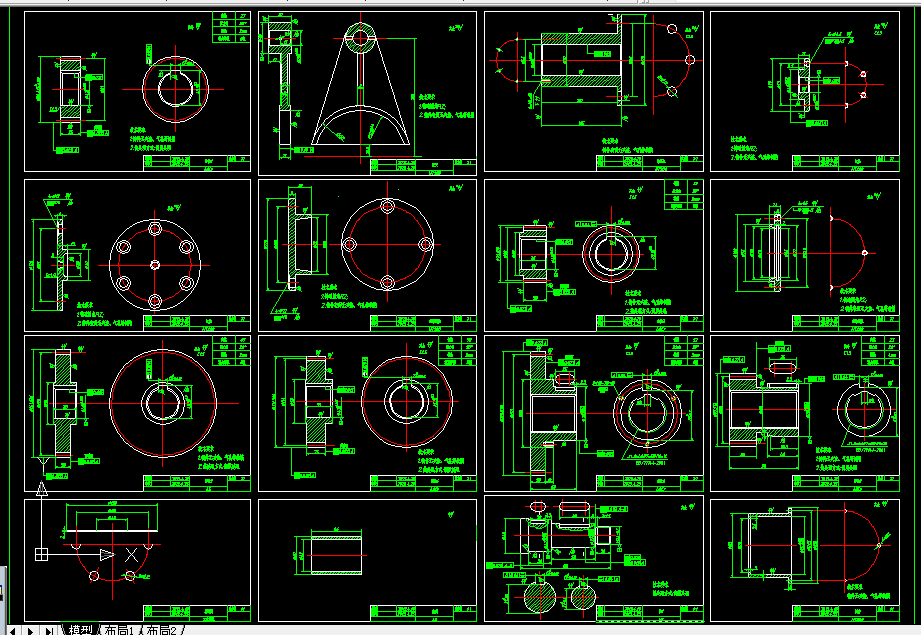

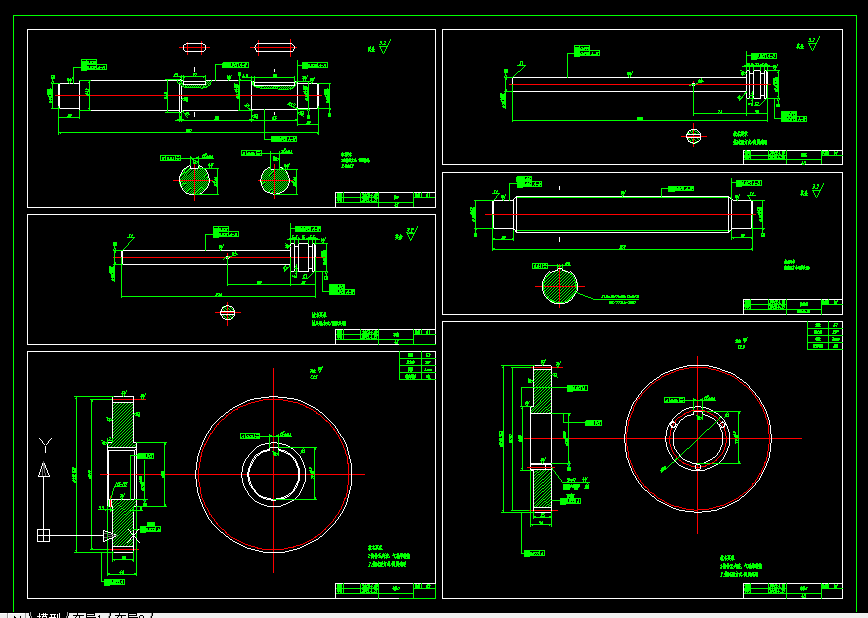

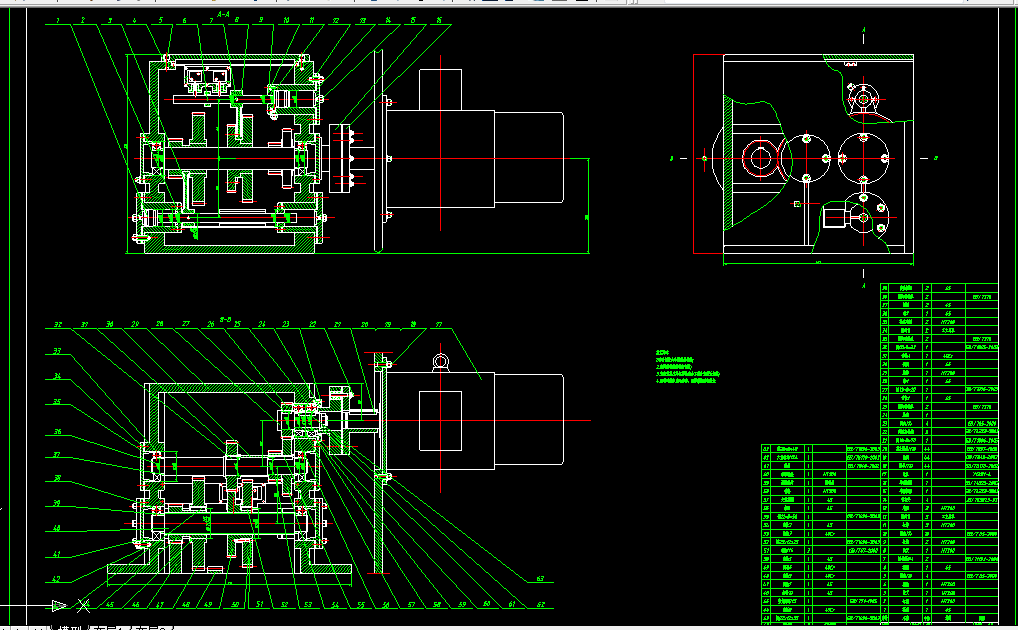

CAD版本图纸，共23张

数控卧式镗铣床主轴箱变速操纵机构设计

摘  要

机械行业是运用数控机床最多的，很多企业为了提高自己的生产效率，常常会对机床内部结构进行多方面的改造。社会主义市场经济的发展为我国工业生产创造了条件，在现代一体化生产模式中运用了很多先进的设备。对于数控机床而言，主轴箱是其最为核心的组织结构，整个主轴箱影响着数控机床的变速情况。大部分制造企业在实行技术改造时把重点放在了主轴箱变速器上，这是调整机床运行速度的重点。在设计过程中必须要对主轴箱的每个部件加以控制，这样才能确保数控机床主轴变速性能的良好。

本文对主轴箱变速操纵机构的工作原理进行结构设计和计算分析，利用两个液压油缸，经拨叉带动双联滑移齿轮移动到需要的多个位置。

关键字：数控机床； 主轴箱； 结构； 设计

目  录

1 绪论 1

1.1 数控镗铣床的结构组成 1

1.2 我国卧式镗铣床的发展 2

1.2.1 我国卧式镗铣床的发展历史 2

1.2.2 我国卧式镗铣床的发展趋势 2

2 数控卧式镗铣床变速操纵机构设计 4

2.1 主轴箱变速操纵机构工作原理 4

2.2 主轴箱变速操纵机构中传动轴的安装 5

2.3 齿轮在轴上的布置和排列 5

2.4 相啮合齿轮的宽度 6

3 主传动系统的设计计算 7

3.1 电动的选取 7

3.1.1 选择电动机的类型 7

3.1.2 转速及功率的确定 7

3.1.3 联轴器的选择 7

3.1.4 选定各齿轮齿数 7

3.1.5 转速的计算 7

3.1.6 各轴功率及转矩的计算 8

3.2 齿轮的设计 8

3.2.1 确定齿轮齿数的原则和要求 8

3.2.2 齿轮传动设计参数的选择 8

3.2.3 齿轮的结构设计计算 9

3.3 轴的设计 12

3.3.1 轴的结构设计 12

3.3.2 轴上作用力的计算 14

3.3.3 轴的结构设计 14

3.3.4 键的选取 16

3.3.5 轴的受力分析 16

3.3.6 校核轴的强度 17

3.3.7 校核键连接的强度 18

3.3.8 校核轴承寿命 18

4 箱体的设计 20

5 传动系统的润滑 21

总  结 22

参考文献 22

致  谢 23
